直插陶瓷电容器,332/10KV,全系列，瓷片电容
| 价 格： | 0.02 |
品牌:国产 型号:332M10KV 介质材料:陶瓷(瓷介) 应用范围:高压 外形:圆片形 功率特性:大功率 频率特性:高频 调节方式:固定 引线类型:同向引出线 允许偏差:±20（%） 等效串联电阻(ESR):-（mΩ） 标称容量:850pF~1000pF（uF） 损耗:tg≤ 5.00% 额定电压:10KV（V） 绝缘电阻:≥10000（mΩ） 温度系数:-25℃+85℃
产品展示
dzsc/17/8943/17894389.jpg
产品规格承认书
产品名称 | 瓷片电容器 | 规格 | 10kv332m | |
外形图示及尺寸 | 外径D | 9.1mm ±0.3mm | ||
| 厚度T | 5.5mm ±0.3mm | ||
引线长度L | 20mm ±1.0mm | |||
引线脚距F | 9mm ±0.3mm | |||
引线线径d | 0.5m/m ±0.02mm | |||
涂装脚长B | 3mm max | |||
材质特性 | 电 性 能 参 数 | |||
Y5U | ⑴额定电压：DC10KV ⑵标称容量范围： 850pF~1000pF 测试条件：（a）测量电压：20KV (b)频率： 1kHz （c）温度： 25℃±2℃ (d)湿度： 70% 检验方法：使用胶质手套，避免手温导热影响容量值的准确性。 ⑶容量允许偏差：M±20% ⑷损耗角正切：tg≤ 5.00% ⑸绝缘电阻（IR）≥10000MΩmin ⑹耐压测试：DC2倍无击穿或飞弧 | |||
温度特性变化率 |
| |||
包装方式 | 内包装：薄膜袋 外包装：纸箱 | |||
储存方式 | 温度：0~40℃ 湿度：﹤80%RH | |||
执行标准 | SJ/T10995-96〈电子元器件详细规范CT81型高压瓷介电容器〉 GB9599-88〈电子元器件详细规范CC81型高压瓷介电容器〉 | |||
联系电话
公司电话：0755-29700472
公司传真：0755-29365515
联系人：朱先生 唐小姐
联系电话：13632505549 15989580053
公司网址：http://www.szjen.com
阿里旺铺：http://jen288.cn.alibaba.com/
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 唐兰兰
- 电话：0755-29700472
- 传真：0755-29700472
- 手机：
- QQ ：
直插铝电解电容 2200uf/16V 全系列 电解
信息内容：品牌:国产 型号:2200uf/16V 介质材料:铝电解 应用范围:旁路 外形:圆柱形 功率特性:小功率 频率特性:低频 调节方式:固定 引线类型:轴向引出线 允许偏差:±20（%） 耐压值:16（V） 等效串联电阻(ESR):-（mΩ） 标称容量:22000（uF） 损耗:0.02 额定电压:16（V）dzsc/17/8947/17894747.jpg1、直流电解电容器只能使用在直流电路上，其极性必须标明在适当的位置或在导针/端子旁边。2、在电路回路中如不清楚或不明确线路的极性时，则建议使用无极性电解电容器。3、电解电容器的工作环境温度不能超过规定的使用温度范围。4、电解电容应储存于低温及干燥场所，如储存期较长，则使用前应用额定电压对其重新老练。5、通过电解电容器的纹波电流不应超过其允许范围，如超过了规定值，需选用耐大纹波电流的电解电容器。6、使用时，电解电容器的工作电压不应超过其额定电压。7、电烙铁等高温发热装置应与电解电容器塑料外壳保持适当的距离，以防止过热造成塑料套管破裂。8、在焊接电解电容器时，其焊接时间和焊接温度不应超过10秒及260℃。9、对导针、端子，如施加超过规定的力，将会破坏电解电容器的内部结构。10、快速的充放电电路中，使用专门设计的电容器。 本公司常用的...

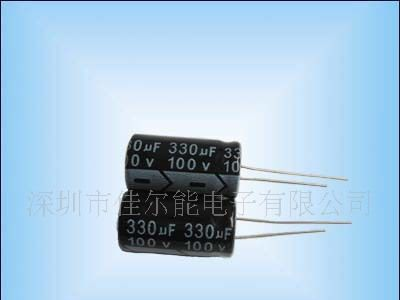

直插铝电解电容 330uf/100V 全系列 电解
