D-C1T系列霍尔直流电流传感器/电动汽车传感器/
| 价 格： | 0.02 |
品牌:正角 型号:D-C1T系列霍尔直流电流传感器 种类:霍尔 材料:聚合物 材料物理性质:半导体 材料晶体结构:非晶 制作工艺:集成 输出信号:模拟型 防护等级:1 线性度:1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:0.1 漂移:0.05 分辨率:1
D-C1T系列霍尔直流电流传感器
◆电参数
型号 | D-C1T-50A | D-C1T-100A | D-C1T-200A | D-C1T-300A | D-C1T-500A |
|
原边额定输入电流 | 50 | 100 | 200 | 300 | 500 | A |
原边电流测量范围 | 0—±100 | 0—±200 | 0—±400 | 0—±600 | 0—±800 | A |
副边额定输出电压 | 4±1% | V | ||||
电源电压 | +12,+15,+24 | V | ||||
电流消耗VC=±15V | ＜20 | mA | ||||
绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 |
| ||||
线性度 | ＜1 | %FS | ||||
零点失调电压 | （TA=25℃） ＜50 | mV | ||||
磁失调电压 | ＜20 | mV | ||||
失调电压温漂 | ＜±1 | mV/℃ | ||||
响应时间 | ≤7 | μs | ||||
频带宽度（-3db） | DC——20 | KHz | ||||
工作环境温度 | -40——+85 | ℃ | ||||
储存环境温度 | -40——+125 | ℃ | ||||
负载电阻 | ≥10K | Ω | ||||

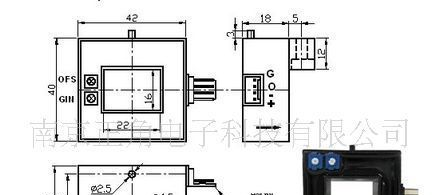

◆ 外形尺寸（mm）
dzsc/17/8939/17893911.jpg
◆注意事项
1.传感器按引脚说明接线，将被测电流按图示方向从传感器穿芯孔中穿入，即可从输出端测得与被测电流相对应的电压值。（注：错误的接线可能导致传感器的损坏）
2.传感器输出幅度可根据用户需要进行适当调节。
3.可按用户需求定制不同额定输入电流和额定输出电压的传感器。
