供应磁敏电阻
| 价 格： | 面议 |
型号:XMR650-s 输出信号:模拟型 性能:特殊
XMR磁阻元件由强磁性金属合金利用薄膜工艺和微细加工技术制成的一种磁电转换元件.
产品特点 典型应用
·体积小 ·转速检测 ·磁场检测
·灵敏度高 ·位置检测 ·电流传感器
·响应频率高 ·旋转齿轮的角度检测 ·直流无刷电机
·温度特性好 ·模拟值的检测 ·电子记费水表
·可靠性高 ·转动物体的位置检测 ·磁性编码器
极限参数
参 数 | 符号 | 量 值 | 单位 |
工作电压 | VCC | 10(TA=40) | V |
工作温度范围 | TA | -40~+80 | ℃ |
贮存温度范围 | TS | -50~+100 | ℃ |
电磁参数 (TA=25℃)
型 号 |
总电阻 RT(Ω) |
中点电位 Vc (V) |
输出电压(mV) Vo（B=5mT） |
管脚说明 |
封装外型 | |||
1 | 2 | 3 | ||||||
XMR002 | 2 | 2.5±0.05 | 30~60 | VCC | Gnd | VO | TO-92UA | |
XMR030 | 30 | 2.5±0.05 | 30~60 | VCC | Gnd | VO | TO-92UA | |
XMR650-s | 650 | 2.5±0.05 | 30~60 | VCC | VO | Gnd | TO-650 | |
XMR-T | 15 | 2.5±0.05 | 30~60 | VCC | Gnd | VO | SOT-23 | |
XMR650-1 | 650 | 2.5±0.05 | 30~60 | 1 | 2 | 3 | 4 | TO-94 |
VCC | VO | Vacant | Gnd | |||||
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张涛
- 电话：025-57734133
- 传真：025-57734133
- 手机：
- QQ ：
3144无铅高温单极霍尔开关电路

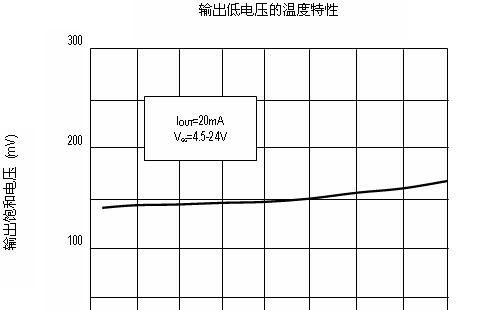

信息内容：品牌:qh 型号:3144EUA-S或者3144LUA-S3144E系列霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。产品特点 . 体积小 . 灵敏度高 . 响应速度快 . 温度性能好 . 精确度高 . 可靠性高 典型应用. 无触点开关 . 汽车点火器. 刹车电路 . 位置、转速检测与控制. 安全报警装置 . 纺织控制系统 功能方框图dzsc/18/2552/18255200.jpg 磁电转换特性dzsc/18/2552/18255200.jpg 极限参数参数符号量值单位电源电压VCC28V输出截止态电压Vo28V输出电流IO25mA工作环境温度TA后缀E-40～85℃后缀L-40～150贮存温度范围TS-65～150℃ 电特性 TA=25℃参数符号测试条件量值单位最小典型电源电压VCCVCC=4.5V～24V4.5-24V输出低电平电压VOLVCC=4.5V, Vo=24V Io=20mA B≥BOP-175400mV输出漏电流IOHVo=24V B<BRP-＜1.010μA电源电流ICCVCC=24V, Vo 开路-3.09.0mA输出上升时间trVCC=12V,RL=820Ω CL=20PF-0.22.0μS输出下降时间tf-0.182.0μS磁特性 VCC=...
