国电中自 供应铠装热电偶
| 价 格： | 面议 |
品牌:国电中自 型号:WRMK-231 分度号:K 测量范围:-40～1000（℃） 联接型式:固定螺纹 外形尺寸:L=500（mm）
| 一、应用 通常和显示仪表、记录仪表等配套使用。直接测量各种生产过程中的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 | 二、特点 ◆热响应时间少，减小动态误差； ◆可弯曲安装使用； ◆测量范围大； ◆机械强度高，耐压性能好。 | |
| 三、工作原理 铠装热电偶的两根电极由不同导体材质组成。当测量端与参比端存在温差时，就会产生热电动势，工作仪表便显示出热电动势所对应的温度值。 | 四、主要技术参数 产品执行标准 IEC584 IEC1515 GB／T16839－1997 JB／T5582－91 |
测温范围及允差
| 型号 | 分度号 | 允许误差与偶材等级 | |||
| I级 | II级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRNK | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| WRMK | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| WREK | E | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
| ±0.004│t│ | 375～800 | ±0.004│t│ | 333～900 | ||
| WRFK | J | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
| ±0.004│t│ | 375～750 | ±0.004│t│ | 333～750 | ||
| WRCK | T | ±1.5℃ | -40～+125 | ±1℃ | -40～+333 |
| ±0.004│t│ | 125～350 | ±0.0075│t│ | 133～350 | ||
| WRPK | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
| ±[1+0.003(t-1100)] | 1100～1600 | ±0.0025│t│ | 600～1600 | ||
常温绝缘电阻
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m
即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。
偶丝直径及材料
| 偶丝形式 | 单支式 | 双支式 | |
| 套管直径 | Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | Φ3 Φ4 Φ5 Φ6 Φ8 | |
| 套管材质 | E、J、T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K、N | 1Cr18Ni9Ti GH3039 | 1Cr18Ni9Ti GH3039 | |
| S | GH3039 | GH3039 | |
安装固定形式
卡套式螺纹接头
| ||||||||||||||||||||||||||||
套法兰盘
| |||||||||||||||||||||||||||||||||||||||||||||||||
五、测量端结构形式
六、接线盒形式
| 防喷式 | 防水式 |
| 圆接插式 | 扁接插式 |
| 手柄式 | 带补偿导线式 |
七、铠装热电偶推荐使用温度
| 品种 | 套管材料 | 外径(mm) | 使用温度(℃) | |
| 长期使用温度 | 短期使用温度 | |||
| 镍铬-镍硅 分度号：K | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
| GH3030 | 2.0,3.0 | 800 | 900 | |
| 4.0,5.0 | 900 | 1000 | ||
| 6.0,8.0 | 1000 | 1100 | ||
| 镍铬硅-镍硅 分度号：N | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| GH3030 | 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | |
| 2.0,3.0 | 900 | 1000 | ||
| 4.0,5.0 | 1000 | 1100 | ||
| GH3039 | 6.0.8.0 | 1100 | 1200 | |
| 2.0,3.0,4.0 | 1000 | 1100 | ||
| 5.0.6.0.8.0 | 1100 | 1200 | ||
| 镍铬-铜镍 分度号：E | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
| 3.0.4.0.5.0 | 600 | 700 | ||
| 6.0.8.0 | 700 | 800 | ||
| 铁-铜镍 分度号：J | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0.4.0.5.0 | 500 | 600 | ||
| 铜-铜镍 分度号：T | 1Cr18Ni9Ti | 6.0.8.0 | 600 | 700 |
| 2.0,3.0.4.0.5.0 | 250 | 300 | ||
| 铠装铂铑10-铂 分度号：P | GH3039 | 6.0.8.0 | 300 | 350 |
| 2.0.3.0.4.0. 5.0.6.0.8.0 | 1000 | 1100 1200 | ||
八、附加装置形式
| 注：选型时应注明R大小（即管壁或炉壁直径） | |
九、型号命名方法
十、感温元件型号及规格
| 名称 | 型号 | 分度号 | 规格 | 工作端形式 | |
d | L1 | ||||
| 单支铂铑10-铂 | WRPK-101 | S | Φ2 | 75 100 150 200 250 300 400 500 750 1000 2000 3000 4000 5000 7500 10000 15000 20000 25000 | 绝缘式 |
| WRPK-102 | 接壳式 | ||||
| 双支铂铑10-铂 | WRPK2-101 | 绝缘式 | |||
| WRPK2-102 | 接壳式 | ||||
| 单支镍铬硅-镍硅 | WRMK-101 | N | 绝缘式 | ||
| WRMK-102 | 接壳式 | ||||
| 双支镍铬硅-镍硅 | WRMK2-101 | 绝缘式 | |||
| WRMK2-102 | 接壳式 | ||||
| 单支镍铬-镍硅 | WRNK-101 | K | 绝缘式 | ||
| WRNK-102 | 接壳式 | ||||
| 双支镍铬-镍硅 | WRNK2-101 | 绝缘式 | |||
| WRNK2-102 | 接壳式 | ||||
| 单支镍铬-镍硅 | WREK-101 | E | 绝缘式 | ||
| WREK-102 | 接壳式 | ||||
| 单支镍铬-铜镍 | WREK2-101 | 绝缘式 | |||
| WREK2-102 | 接壳式 | ||||
| 单支铜-铜镍 | WRCK-101 | T | 绝缘式 | ||
| WRCK-102 | 接壳式 | ||||
| 双支铜-铜镍 | WRCK2-101 | 绝缘式 | |||
| WRCK2-102 | 接壳式 | ||||
| 单支铁-铜镍 | WRFK-101 | J | 绝缘式 | ||
| WRFK-102 | 接壳式 | ||||
| 双支铁-铜镍 | WRFK2-101 | 绝缘式 | |||
| WRFK2-102 | 接壳式 | ||||
十一、铠装热电偶型号、规格、分类
| 防喷式铠装热电偶 | 防水式铠装热电偶 |
| 圆接插式铠装热电偶 | 扁接插式铠装热电偶 |
| 补偿导线式铠装热电偶 | 手柄式铠装热电偶 |
十二、安装形式
十三、选型需知
1)型号
2)分度号
3)精度等级
4)安装固定形式
5)保护管材质
6)长度或插入长度
例：铠装热电偶，K型，Ⅰ级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管GH3030。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 夏侯筌
- 电话：010-68657218
- 传真：010-68657218
- 手机：
- QQ ：
国电中自 供应铠装热电阻
信息内容：品牌:国电中自 类型:铠装热电阻 型号:WZPK-231 分度号:Pt100 测量范围:-200~450（℃） 允差等级:A1、工作原理 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 2、特 点 热响应时间少，减小动态误差； 直径小，长度不受限制； 测量精度高； 进口薄膜电阻元件，性能可靠稳定；3、应 用 通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体，蒸汽和气体介质以及固体表面温度。 4、主要技术参数 产品执行标准：IEC751、JB/T8623-1997、JB/T8622-19975、偶丝直径材料偶丝形式单支式双支式套管直径Φ3 Φ4 Φ5 Φ6 Φ8Φ4 Φ5 Φ6 Φ8套管材质1Cr18Ni9Ti1Cr18Ni9Ti6、常温绝缘电阻 热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。7、测温范围及温差型 号分 度 号测温范围°C精度等级允 差WZPKPt100-200-+500A级±（0.15+0.002 ltl）WZPKPt100-200-+500B级...
国电中自 SC-VA直流电流/电压变送器(欧规薄

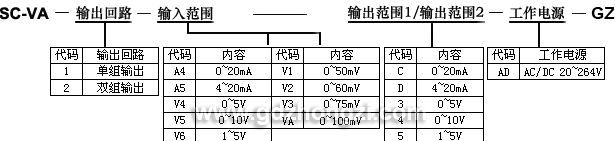

信息内容：品牌:国电中自 型号:SC-VA1 测量范围:2~10V一、概述 ●六种常规输入/输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换 ●双回路输出可选择不同信号 ●欧规 22.5mm薄型35mm导轨安装 ●工作电源范围AC/DC 20 ~ 264V ●依据CE国际标准规范设计二、订货选择资料dzsc/17/9093/17909316.jpg三、技术参数 ◆信号输入（可切换指拨开关以变更型号输入范围）输入范围（接线端子选择）输入信号（经由PCB上之切换开关选择）输入阻抗电流/电压0~20mA接线端子3+﹠2-0~20mA，4~20mA250Ω0~10V接线端子1+﹠2-0~5V，0~10V，2~10V1MΩ ◆信号输出（可切换指拨开关以变更型号输出范围）输出范围负载阻抗信号输入（接线端子选择）0~20mAdc≦600Ω输出1:Io（mA输出接端子9+ & 8-）输出1:Vo（V输出接端子7+ & 8-）输出2:Io（mA输出接端子12+ & 11-）输出2:Vo（V输出接端子10+ & 11-）4~20mAdc≦600Ω0~10Vdc≦500Ω0~5Vdc≦500Ω1~5Vdc≦500Ω 测量精度:≦±0.2% of F.S.(客户订购时之指定范围) ≦±2% of F.S.(经由切换开关选择后) 线性度: ≦0...
