固态调压器SSR-40WA
| 价 格： | 70.00 | |
| 型号/规格： | SSR-40WA | |
| 品牌/商标： | 月盛 |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一、 产品概述： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
固态调压器应用在220VAC、380VAC，50Hz的电网上,外接10KΩ电位器1/2W，还有用于1-5VDC和4-20ma电流输出的仪表接口,调压范围在0V~100%电网电压，接线端与底板绝缘电压大于2500Vac,要用于调光，电机调速，调温等设备上。 ◆: 标称电流：10A-100A. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、 移相型固态调压器参数： | |||||||||||||||||||||||||||||||||||||||||||||||||||||

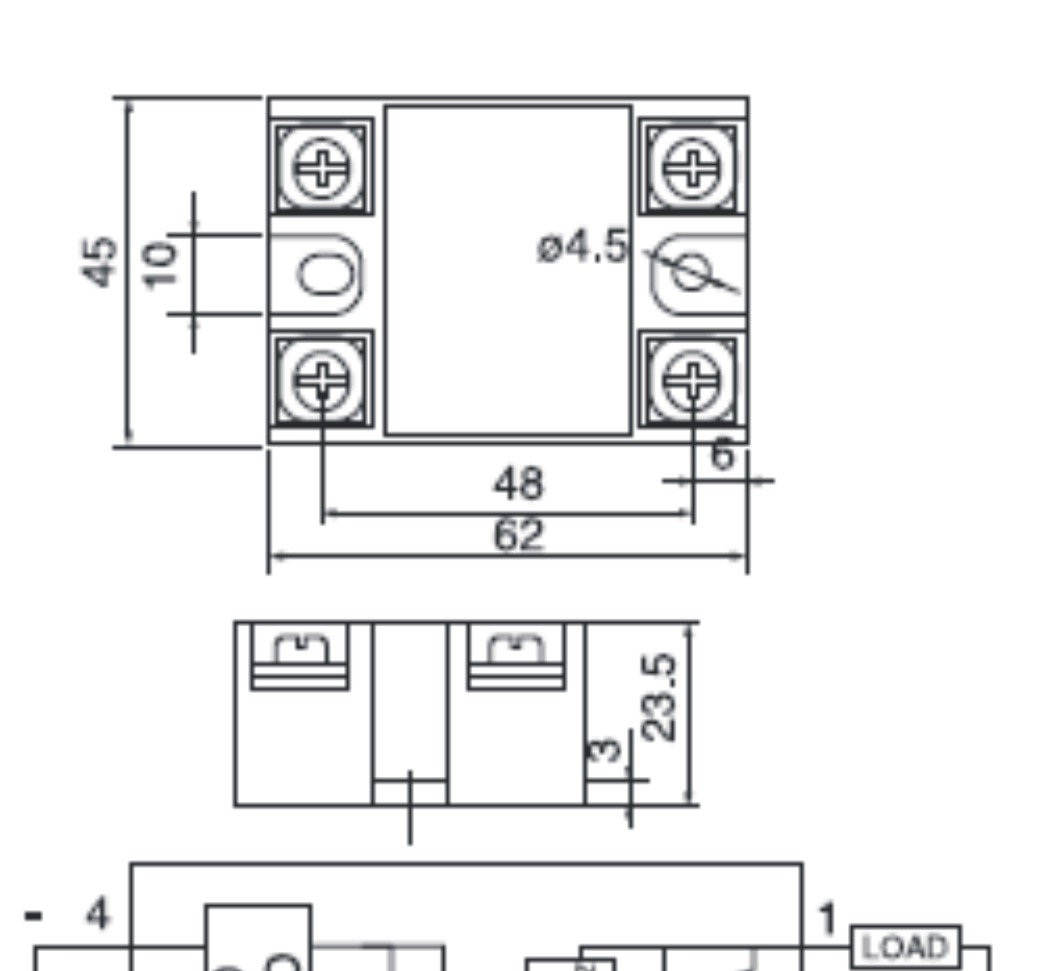

三、 单相固态调压器外形尺寸和安装接线图:(单位:mm)
五、 固态继电器产品选用注意事项: 1. 选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时,可按2倍以上负载电流选取。感性负载时,可按3倍以上负载电流选取）。 2. 根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。 3. 使用在交流感性负载时，高瞬态电压及浪涌电流施加于输出端，因此可能导致固态继电器导通或损坏，压敏电阻(MOV)的选配：压敏电阻推荐取额定电压的1.6-1.9倍。 4. 由于存在通态压降，固态继电器工作时自身发热，因此需要加装散热器，安装散热器时要与本产品散热面之间必须平整、光洁，并在其表面均匀涂上一层导热硅脂，再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分! 5. 当固态继电器首次工作停机后，应趁其尚有余温再紧固一下固定螺钉，以使固态继电器底板和散热器表面能够紧密接触，达到散热效果。 6. 多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。 7. 容性负载请慎用此件，请选择容性负载专用固态继电器。 8. 固态继电器不可以用万用表检测工作状态，一般为实际带负载检测！ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 嵇卫星
- 电话：021-37528292
- 传真：-
- 手机：013636400688
- QQ ：
直流固态继电器
信息内容：dzsc/17/8720/17872071.jpg 一、 直流固态继电器产品概述： 1. 控制回路与负载回路之间脉冲变压器隔离。 2. 控制信号与TTL逻辑兼容；可选配安全防护罩。 3. 外形长方型，环氧树脂灌封(模块)。 4. 使用时需配适当散热器，必要时加强迫风冷。 5. 阻燃工程塑料外壳，金属底板 6. 较高性价比，应用广泛，高信赖度的通用产品。用途广范 二、 直流固态继电器参数： 型 号 SSR-10DD SSR-20DD SSR-30DD SSR-40DD SSR-50DD SSR-60DD SSR-80DD 输入参数 控制方式 4-32VDC(直流) 输入电流 ≥10mA 工作指示 LED 通断时间 ≤10mS(毫秒) 输出参数 输出电压 直流24-480VDC 额定工作电流 10A.20A.30A.40A.50A.60A.80A 通态压降 ≤0.7V 最小导通电流 50mA 断态漏电流 小于10mA 性能参数 介质耐压 2500VAC，1分钟 绝缘电压 ≥2500V 绝缘电阻 ≥100MΩ 工作温度 —35～75 ℃ 电源频率 50/60HZ 散热条件 ≥15A配散热器,≥25A再加风扇强冷,选用YS-D系列散热器 负载电流安全系数 阻性负载取2倍以上,感性负载取3倍以上 外形尺寸 66L×45.0W×24.0H ...
单相固态继电器SSR-40DA
信息内容：dzsc/17/8720/17872072.jpg 一、 产品概述： 1. 控制回路与负载回路之间光电隔离。 2. 可控硅输出，零电流关断。 3. 电压过零开启，电压过零关断。 4. 内设阻容吸收回路 。 5. 控制信号与TTL逻辑兼容；可选配安全防护罩。 6. 外形长方型，环氧树脂灌封(模块)。 7. 使用时需配适当散热器，必要时加强迫风冷。 8. 阻燃工程塑料外壳，金属底板 9.较高性价比，应用广泛，高信赖度的通用产品。用途广范:如工业电炉,烘箱,水泵,电动机,电气开关柜,自动化控制等设备，100%出厂检测。 二、 单相固态继电器参数： 型 号 SSR-10DA SSR-15DA SSR-25DA SSR-40DA 输入参数 控制方式 3-32VDC(直流) 输入电流 10-68mA 工作指示 LED 通断时间 ≤10mS(毫秒) 输出参数 输出电压 交流24-480VAC 额定工作电流 10A.15A.25A.40A 通态压降 ≤1.5V 最小导通电流 50mA 断态漏电流 小于10mA 性能参数 介质耐压 2500VAC，1分钟 绝缘电压 ≥2500V 绝缘电阻 ≥100MΩ 工作温度 —35～75 ℃ 电源频率 50/60HZ 散热条件 ≥15A配散热器,≥25A再加风扇强冷,选用YS-D系列...
