供应三坐标.三坐标测量机(图)

价格：

15.00

详细介绍
企业详情

品牌:哈量型号:CNC-6810 类型:全自动三坐标测量机定位精度:1um（mm）外形尺寸:915mm×1235mm×2425mm（mm）适用范围:五金.机械.模具

CNC6810哈量

A.用途：

本仪器是一种集光、机、电及计算机于一体的CNC型、移动桥式三坐测量机。主要用于测量几何基本元素、距离、角度、形状误差、位置误差、相交、对称等，适合于工厂、计量室和车间生产现场使用。

轴类件尺寸检测

箱体件尺寸检测

孔板件尺寸检测

空间尺寸检测

B.特点：

● 采用移动桥式结构，操作视野开阔，易于实现高速测量。与工作台移动式结构相比，承载能力大，结构紧凑。
● 花岗岩测量平台，其工作表面在使用中保养维护简便，材质稳定，能够保证长期不变形，线膨胀系数小，机械精度高，防锈、防磁、绝缘。
● 三轴均采用气浮导轨，高刚度、高精度、高承载、高气膜刚性的气浮轴承，消除了能导致测量误差的摩擦热。基于其接近无摩擦移动的特点，故能够长久保证导轨良好的机械精度。
● 采用光轴斜轮无间隙摩擦传动，结构简单，传动平稳，噪声小，过载时能自动打滑保护，不增加减速机构即可实现微动进给。
● 气缸式Z轴重量平衡系统及电磁阀控制防滑落系统安全可靠。
● 采用进口精密空气滤清器和调压器，充分保证气源的洁净。
● 长度测量基准和探测系统采用进口精密光栅尺及测头系统。
● 进口交流伺服电机驱动，运动平稳，重复定位精度高。

C.技术规格：

技术规格/型号		6810/6810B	6811A/6811B
驱动形式		操纵杆和CNC	操纵杆和CNC
测量范围（X×Y×Z）		450mm×650mm×400mm	700mm×1000mm×600mm
分辨力		0.0005mm	0.0005mm
（20±1）℃	重复性	1.25μm	1.5μm
	单轴综合位置误差	（2.5+L/250）μm	（3.0+L/250）μm
	空间综合位置误差	（3.5+L/250）μm	（4.0+L/250）μm
允许测量工件重量		120kg	700kg
允许测量工件尺寸		675mm×1235mm×500mm	1000mm×1720mm×750mm
仪器净重		850kg	3000kg
仪器毛重		1000kg	3400kg
主机尺寸（长×宽×高）		915mm×1235mm×2425mm	1430mm×1720mm×3000mm
包装外形尺寸（长×宽×高）		1300mm×1600 mm×2200mm	1700mm×2100mm×2100mm
包装外形尺寸（长×宽×高）		1400mm×1800 mm×1600mm	1400mm×1700mm×1710mm

D.环境要求：

仪器检定环境温度	（20±1）℃
仪器允许使用环境温度	10℃～35℃（恒温）
精密检测时环境温度每小时变化小于	0.5℃/?h
精密检测时仪器环境温度等温时间大于	24h
精密检测时环境在纵横间1m内变化小于	0.5℃/?m
精密检测时被测工件应在室内恒温大于	4h
电源电压	220V
电源电压频率	50Hz
电源消耗功率不超过	800W
环境相对湿度	(60±5)%
压缩空气(最小供气压力)	0.6MPa
压缩空气工作压力	0.4MPa
压缩空气供气流量大于	200L/?min(0.4Mpa)
环境振动	4Hz～20Hz??＜0.25μm ＞20Hz?? ?＜0.5μm

E．探测系统配置:

1.探测系统基本配置(英国RENISHAW)：

序号	名称	数量	备注
1	测头MH20i	1套	含TP20测头
2	测头电缆	1根
3	测针φ2??长20mm	1件
4	测针φ4??长30mm	1件
5	测针（陶瓷）φ5长50mm	1件
6	测针接杆M2?长30mm	1件
7	工具组TK4	1组	测针扳手
8	测头接口PI4-2	1件	6810B、6811B不配此件

2.探测系统用户可选配置：

序号	名称	备注
1	触发测头座(MH8)
2	TP20测头	中测力
3	接杆（GF）?M2长50mm
4	五位接头（SC2）	M2
5	φ2测针?长20mm
6	φ1测针?长20mm
7	φ1测针?长10mm
8	φ0.5测针?长10mm
9	φ5测针（GF）?长50mm
10	φ3柱测针??长13mm
11	φ25盘测针??厚3.0mm

F.成套仪器包括：

主机.......................................1台
控制电箱...................................1套
微机.......................................1套
打印机.....................................1台
触发测头座MH20i............................1件
直径φ2mm、φ4mm、φ5mm测针..............各1件
30mm测针接杆...............................1件
标准球.....................................1套

G.标准附件：

日本SMC精密空气滤清器组件(过滤精度0.5μm)....1套
压缩空气过滤器（储气罐）.....................1台
卡装组件.....................................1套
00级直角尺（400mm×250mm）...................1件
微机桌.......................................1张

H.用户可选附件：

八十三块量块（2等）....................1套
大八块量块（3等）......................1套
块规夹具 ..............................1套

苏州市量丰精密仪器设备有限公司

公司信息未核实

所属城市：江苏苏州
[联系时请说明来自维库仪器仪表网]
联系人： 李纪亮
电话：0512-66505181
传真：0512-66505181
手机：
QQ ：

公司相关产品

供应火花机光栅尺铣床磨床光栅尺

信息内容：

主要特点：☆ 运行速度：每分钟60米以上☆ 长距离传输：100米以上，中间不需增加任何界面☆ 滑动部采用五只轴承，优异的重复定位性☆ 信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良☆ 尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀☆ 防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小☆ 部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长；☆ 传感器采用玻璃精密计量光栅作为测量基准器技术参数：品名产品精度输出信号生产长度分辩率光栅栅距 R1 工作速度 WTA01(薄尺) ±(5 5LO/1000) μm 另可提供± (3 3LO/1000)μ m 或更高精度 2路TTL方波0º和90º可提供4路TTL方波0º、90º、180、270。 50~1000 0.0001 0.02mm 50mm 6米/分 WTA02(薄尺) 50~1000 0.0002 0.02mm 50mm 15米/分 WTA05(薄尺) 50~1000 0.0005 0.02mm 50mm 30米/分 WTA1(薄尺) 50~1000 0.001 0.02mm 50mm 50米/分 WTA5(薄尺) 50~1000 0.005 0.02mm 50mm 90米/分其它资料相偏移差90º ±15º 工作温度：0℃~40℃...

详细内容>>

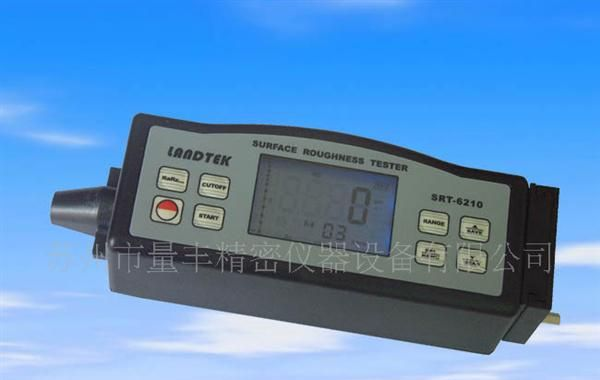

粗糙仪、表面粗糙度仪
