价 格: | 60.00 |
品牌:双科 型号:方管刀形触头熔断体 额定电压:220(V) 额定电流:6(A) 额定分断电流:10(A) 外形尺寸:20(mm) 产品认证:3c
| |||||||||||||||||||
产 品 说 明 | |||||||||||||||||||
ALH-0.66M系列电流互感器 dzsc/18/9707/18970756.jpg 产品特点 ALH-0.66M系列电流互感器以其磁路设计新颖,补偿方法先进,工艺技术精湛,性能安全可靠,外形小巧美观,一般作控制、保护、测量用。 ■外壳选用高强度阻燃PC,全封闭结构、阻燃等级V1;■内部铁心选用优质取向硅钢片;■适用于小电流小空间的场所;■适用于抽屉柜,安装方便;■采用导轨直接安装,也可以采用母线直接安装;■一次接线采用螺钉式接线,避免了小电流时一次侧增加匝数的麻烦。 型号 dzsc/18/9707/18970756.jpg dzsc/18/9707/18970756.jpg M8-Ⅱ dzsc/18/9707/18970756.jpg Φ8-ⅠΦ15-Ⅰ dzsc/18/9707/18970756.jpg Φ8-ⅡΦ15-Ⅱ dzsc/18/9707/18970756.jpg M8-Ⅰ 规格尺寸 尺寸 规格型号 外形尺寸 穿孔尺寸 安装尺寸 安装方式 W H D Φ M M8-Ⅰ 74 101 44 / 65 35 F.G.I Φ8-Ⅰ 74 101 44 8 65 35 F.G Φ15-Ⅰ 74 101 44 15 65 35 F.G M8-Ⅱ 67 86 24 / 70 H.I Φ12 67 86 24 12 70 H Φ22 67 86 24 22 70 H Φ8-Ⅱ ...

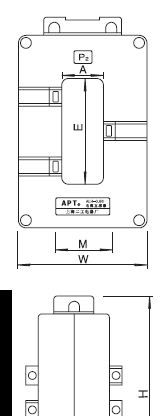

ALH-0.66Ⅲ系列电流互感器 dzsc/19/0488/19048871.jpg 产品特点 ALH-0.66Ⅲ系列电流互感器以其磁路设计新颖,补偿方法先进,工艺技术精湛,性能安全可靠,外形小巧美观,一般作控制、保护、测量用。 ■外壳选用高强度阻燃PC,全封闭结构、阻燃等级V1;■内部铁心选用优质取向硅钢片;■立式方孔型,适用于单根或多根立式母排穿越;■主要用在当三相母线立式布置时的场合,从而避免了二次出线被相邻母线或互感器所阻隔而带来的不便;■精度高、容量大;■固定简便、接线优化,符合供电系统电能计量的要求 型号 dzsc/19/0488/19048871.jpg dzsc/19/0488/19048871.jpg 规格尺寸 尺寸 规格型号 外形尺寸 穿孔尺寸 安装尺寸 安装方式 W H D A E Φ M 20Ⅲ 72 76 36 11 21 21 40 A.J 30Ⅲ 73 98 50 12 32 26 40 A.J 50Ⅲ 75 120 56 16 52 / / J 60Ⅲ 100 145 55 32 62 / / J 80Ⅲ 100 164 55 32 82 / / J dzsc/19/0488/19048871.jpg 技术参数 一次电流 75~5000A 二次电流 5A、1A 额定电压 AC 660V 额定功...
