供应PRWG2-35/200A跌落式熔断器
| 价 格： | 2.80 |
品牌:锐压电器 类型:跌落式熔断器 型号:PRWG2-35/200A 额定电压:35000（V） 额定电流:200（A） 额定分断电流:200（A） 产品认证:中德认证
概述：
跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支上，可缩小停电范围。因其有一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个安全作业环境，增加了检修人员的安全性。带拉负荷的跌落式熔断器，还配有弹性辅助触头和灭弧罩，用以分合额定负荷电流。
用途及执行标准：
本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。
本产品型号按JB/T8321-1996《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器 喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按JB/DQ2139-1986《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
使用条件：
* 环境温度：不高于+40℃，不低于-30℃；
* 海拔高度：不超过1000m；（1000m以上可按GB311.1-1997进行修正）
* 电源频率：50±2Hz；
* ****烈度：7度以下
* 风速：35m/s
型号定义：
本产品型号按JB/T8321-1996《交流高压熔断器型号编制办法》规定进行定义，具体如下：
结构及动作原理
产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。产品借助安装板固定在安装架上。熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。
熔断器部分型号： RW3-10/100A、RW3-10/200A；RW7-10/100A、RW7-10/200A；RW5-10/100A、RW5-10/200A；(H)RW10-10/100A、(H)RW10-10/200A；(H)RW11-10/100A、(H)RW11-10/200A跌落式熔断器；PRWG2-35/200A、RW10-35/0.5A、RW9-35/0.5A、RXW0-35/0.5A、RW10-35/2户外高压熔断器；RN1-10/10A、RN2-10/0.5、RN3-10/2-50A户内高压熔断器；XRNP、XRNT系列高压限流熔断器
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 赵渊
- 电话：0577-62600196
- 传真：0577-62600196
- 手机：
- QQ ：
供应负荷开关FN7-12R/630

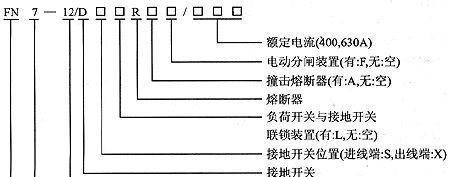

信息内容：品牌:锐压电器 型号:FN7-12R/630 类型:高压负荷开关 额定电压:12000（V） 额定电流:630（A） 额定频率:50（HZ） 产品认证:CCCdzsc/17/9217/17921755.jpg一、主要用途与适用范围 FN7-12DR型交流高压负荷开关（以下简称负荷开关）是一种型号产气式户内高压负荷开关，适用于50HZ，额定电压12KV的三相交流电力系统中，为开断负荷电流及关合短路电流之用。型号及含义dzsc/17/9217/17921755.jpg二、正常工作环境条件1、周围空气温度不高于+40℃、不低于-25℃。2、海拔不超过1000m。3、相对湿度：日平均值不大于95%，月平均值不大于90%。4、周围空气应不受腐蚀或可燃性气体及水蒸汽等明显污染。5、无经济性的剧烈振动。三、主要规格及技术参数1、主要规格详见表1。2、额定参数详见表2。3、熔断器额定参数详见表3。四、结构概述 负荷开关由底座、绝缘子、动、静触刀、灭弧刀、孤触头及灭室，传动机构及弹簧储能机构，熔断器与CS6或园盘操作机构等组成，可与接地开关连体，并具有联锁装置。五、功能1、合闸操作：手动合闸时，由操作机构，通过传动机构使合闸弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。2、分闸操作与熄弧原理：手动分闸时，由分闸弹簧释放能量...
供应FN3-12/400A户内高压负荷开关

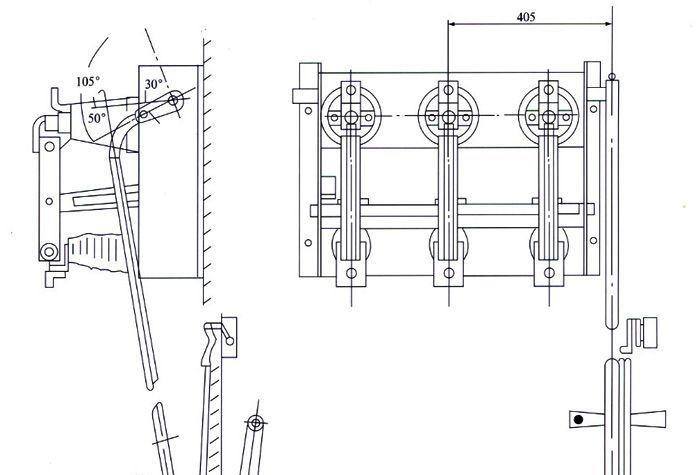

信息内容：品牌:锐压电器 型号:FN3-12/400A 额定电压:12000（V） 额定电流:400（A） 额定频率:50（HZ） 产品认证:中德认证dzsc/18/2464/18246446.jpg1、FN3-12、FN3-12R、FN3-12R/S负荷开关系户内装置的高压电器。适用于交流50Hz、6KV或12KV的网络中，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线。空载变压器及电容之开关。带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器，作保护开关之用。2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。1、FN3-12、FN3-12R、FN3-12R/S Series are used in the network of AC 50Hz、6KV or 12KV for breaking or closing load and over-load current. they are also used in breaking and closing no-loading . The switch or no-load transformer and capacitor with KN3 type fuse box. Can cut off short-circuit for protecting switch.2、They can be equipped with CS3 type and CS2 type handle operating mechanism.工作条件Serviec Condition1、海拔不超过1000米；2、周围空气温度不高于+40oC及不低于-10oC；3、空气相对湿度不大于90%的户内场(当温度为+25)；4、无导电性尘埃的环境中；5、无破坏金属...
