ZC-11E，ZC-11A，ZC-11AH继电器
| 价 格： | 面议 |
应用范围:冲击 品牌:欣继电气 型号:ZC-11 产品系列:交流冲击继电器 触点形式:常规 额定电压:DC220（V） 电流性质:直流 外形:大型 功率负载:大功率 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 线圈功率:5（W） 额定工作频率:50（Hz）
| dzsc/17/8602/17860208.jpg ZC-11AH交流冲击继电器1 除结构不同外，用途、工作原理、技术要求、调试方法与ZC-11E完全相同。2 结构继电器采用JK-22K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3。继电器背后端子接线图见图6。3 订货须知订货时请指明继电器的型号、名称、规格及安装方式。dzsc/17/8602/17860208.jpg图6 ZC-11AH背后端子接线图ZC-11A交流冲击继电器1 除结构不同外，用途、工作原理、技术要求、调试方法与ZC-11E完全相同。2 结构继电器采用JK-2壳体，其外形尺寸、背后端子及安装开孔图见附录2。继电器背后端子接线图见图5。3 订货须知订货时请指明继电器的型号、名称、规格及安装方式。dzsc/17/8602/17860208.jpg图5 ZC-11A背后端子接线图 ZC-11E交流冲击继电器1 用途ZC－11E 型交流冲击继电器 (以下简称继电器)，是一种带有干簧密封触点的继电器，主要供交流操作继电保护及自动控制装置作集中信号之用。2 结构与工作原理继电器采用JCK－10A/2型壳体，其外形尺寸、背后端子及安装开孔图见附录1。背后端子接线图见图1，前接线端子接线图见图2，外附电阻外形及安装尺寸见图 3。dzsc/17/8602/17860208.jpg图1 ZC-11E背后端子接线图dzsc/17/8602/17860208.jpg图2 ZC-11E前接线端子接线图dzsc/17/8602/17860208.jpg图3 FZ－5外附电阻外形及安装尺寸图dzsc/17/8602/17860208.jpg图4 ZC-11E使用线路示意图继电器利用一串联在信号回路的外附电阻，得到一与信号电路冲击电流成正比的电压降，然后将此电压降经倍压整流、 滤波后送入微分回路，将持续的正弦波变成指数衰减的微分电流脉冲去启动灵敏元件 (K1)，再由灵敏元件启动出口中间元件 (K2)。具体动作过程如下：a.动作过程：使用线路示意图见图4，当信号回路加入一冲击讯号电流时，在外附电阻 ( Rf ) 上产生一电压降，此电压降经倍压整流并滤波后供给一电容微分回路，在 K1 线圈上形成一电容充电电流 (微分电流)，在此电流脉冲作用下，使 K1 触点闭合，接通 K2 线圈回路 (K2 系直流中间继电器，由整流桥供给直流)。使 K2 触点闭合，同时启动电铃或电笛，发出音响信号。当微分电流趋向于零时，K1 触点返回，中间继电器由 K21 触点继续自保持。b. 复归过程：按下按钮 (FA) (或时间继电器动断触点经一定延时断开)，使 K2 线圈回路断电，K2 触点均返回，音响信号停止。此时，如信号没有消失，但由于微分回路的过渡过程已经完毕，K1 线圈上没有电流，故不能动作，所有元件均已复归，准备第二次动作。当信号回路中冲击电流消失后，C1、C2 上的电压通过 R1 进行放电，C3 上的电压通过 R2 进行放电。R2还起在多条信号回路动作时提高继电器灵敏度的作用，并限制了 C3 对 R1 (因R1＜R2＝放电时使继电器的灵敏元件 K1 误动作的可能性。 3 技术要求1． 交流额定值：220V、110V、100V，50Hz。2． 在Rf=10Ω条件下，冲击动作电流为0.2A。3．信号回路电流为4A。4． 出口元件K2：不大于75%Un可靠动作，不小于5%Un可靠返回。5． 触点断开容量在直流有感（τ= 5ms）回路，U≤250V， I≤0.2A为40W，在交流（cosφ= 0.4）回路，U≤250V，I≤0.2A为50VA。6． 出口元件K2的功耗不大于5W。7． 继电器的动作间隔时间a. 在信号回路为线性电阻的情况下，当一个信号 (0.2A) 消失后，其动作间隔时间不大于 8s；当 20 个信号 (4A) 同时消失后，其动作间隔时间不大于 30s。b. 在信号回路为白炽灯的情况下，当一个信号消失后，其动作间隔时间不大于 2s，当 20 个信号 (4A) 同时消失后，其动作间隔时间不大于10s。8． 绝缘电阻不小于300MΩ。9． 介质强度继电器所有电路对外壳应耐受交流50Hz电压2kV、历时1min的耐压试验而无击穿或闪络现象。10． 电寿命为104次。11． 重量约为1kg。4 调试方法1． 继电器与附加电阻 FZ－5 配合使用， 附加电阻见图3。2． 继电器按图4接线后，进行试验，在接通不大于 0.2A 的讯号电流时，继电器应可靠动作。3． 在图 1 中附加电阻 (端子114～224 )上接通0.2A 电流，且前后的动作间隔时间不小于第 3条7款的规定条件下，如继电器不能可靠动作时，则应按次序检查如下各条。a. 继电器出口中间元件 K2 (图 1 中端子112～222) 加以额定电压，看动作是否正常。b. 检查灵敏元件 (K1) 的触点在电容微分电流通过时，是否闭合 (电容充电电流即微分电流趋向于零时就断开)。c. 继电器在每增加一个讯号电流 0.2A 时，滤波电容 C1、C2 上电压约增加 2V 左右，微分电容 C3 上电压约增加 4V～4.5V 左右，如达不到此值，应检查电容器是否击穿或脱焊。4． 如微分电容无电压，说明微分回路脱焊或 K1线圈断线。5． 如发现继电器有叫声，应检查电容器或二极管 1N4005 (2CP26) 是否击穿。6． 发现出口元件 K2 不自保持或不动作，应检查 K1 电源值，自保持触点接通是否良好及线圈有无断线。7． 如继电器接通 0.2A 时能动作，接通 1A 稳定电流后，继电器出现自保持不能复归时，则说明微分电容 C3 漏电流变大，应更换 C3。8． 继电器放电时间过长或稳定电流消失时，继电器再次动作，则说明 R1 或 R2 脱焊。9． 继电器复归试验按下按钮 (FA)，继电器 K2触点应全部返回，如松开按钮后，继电器再次动作，则应检查K1触点或K21触点是否返回 (K1返回)，如K1触点不返回，则应检查 K1触点，当讯号电流全部去掉后 K1 触点仍不返回，则说明 K1 触点粘合，应更换 K1 触点。若去掉讯号电流后，K1 触点能返回，则 C3 漏电流变大，应更换 C3。5 订货须知订货时请指明产品型号、名称、规格及安装方式。 | |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈成国
- 电话：0577-61677278
- 传真：0577-61677278
- 手机：
- QQ ：
JC-17冲击继电器(欣继电气）

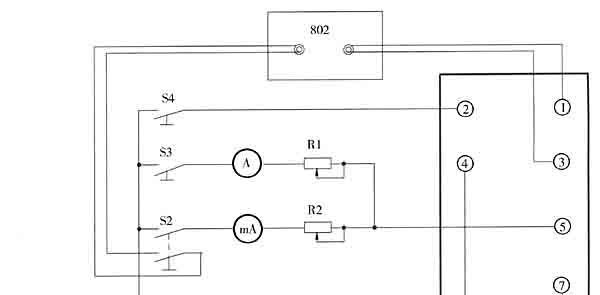

信息内容：应用范围:冲击 品牌:欣继电气 型号:JC-17 产品系列:冲击继电器 触点形式:常规 额定电压:DC220（V） 电流性质:直流 外形:大型 功率负载:大功率 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 线圈功率:5（W） 额定工作频率:50（Hz）1 概述 JC-17冲击继电器(以下简称产品)用于电力系统直流操作的继电保护及控制回路中，作为集中信号的主要元件。1.1 主要特点1.1.1 产品具有手动复归与延时自动复归两种复归方式。1.1.2在预告延时时间内，动作电流为一个长信号与短信号重叠时，只要长信号不返回，产品应可靠动作。1.1.3 产品内附有延时预告信号的延时时间元件和报警定时时间元件，可省去外部的两只时间继电器。1.1.4 音响报警时，除手动复归音响外，产品可经定时回路自动解除音响。1.1.5 产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。1.1.6 产品适用于不同的中央信号接线方式，不论产品接于电源的正端或负端，均无需设置跨线。1.1.7 产品具有很小的功耗，因此不需要外附电阻。1.2 产品型号、规格及订货示例 dzsc/17/8602/17860246.jpg2产品结构 2.1 结构形式 产品...
ZC-24E，ZC-24H，ZC-24AF继电器
信息内容：应用范围:冲击 品牌:欣继电气 型号:ZC-24 产品系列:直流冲击继电器 触点形式:常规 额定电压:DC220（V） 电流性质:直流 外形:大型 功率负载:大功率 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 线圈功率:5（W） 额定工作频率:50（Hz） dzsc/17/8602/17860247.jpg ZC-24E直流冲击信号继电器1 用途 ZC－24E 型冲击信号继电器 (以下简称继电器)主要用于直流及三相全波整流操作的继电保护及自动控制装置中作预告信号之用。特别适用于发光二极管型节能灯显示回路。2 结构与工作原理继电器采用JCK－10A/2壳体，其外形尺寸、背后端子及安装开孔图见附录1。背后端子接线图见图1，前接线端子接线图见图2，外附电阻及安装尺寸见图3，型号及规格见表1。继电器由取样、放大、比较、出口及电源等几部分组成。dzsc/17/8602/17860247.jpg 注：出厂时，为自动复归接线，使用接线见图4，若需要手动和延时复归，使用接线见图5，此时将端子117和端子227短接。图1 ZC-24E背后端子接线图dzsc/17/8602/17860247.jpg注：出厂时，为自动复归接线，若需要手动复归和延时复归，将端子5、6短接。图2 ZC-24E自动复归前接线端子接线图dzsc/17/8602/17860247.jpg 图...
