应用范围:信号 品牌:永能 产品系列:3US55 型号:YT101 触点形式:转换型 额定电压:AC110-240（V） 电流性质:直流 外形尺寸:20.2*10.0*10^ 触点负载:节能功率 防护特征:塑封式 直流电阻:50（Ω） 吸合电流:多种（A） 释放电流:多种（A） 触点切换电压:多种（V） 触点切换电流:多种（A）

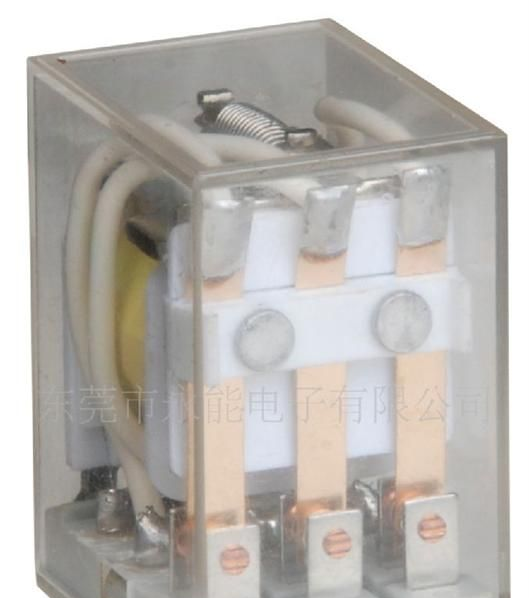

※产品展示※

dzsc/17/8598/17859843.jpg

※产品说明※

继电器测试

1、测触点电阻

　　用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。

2、测线圈电阻

　　可用表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。

3、测量吸合电压和吸合电流

　　找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。

4、测量释放电压和释放电流

　　也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10～50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。

继电器的电符号和触点形式

　　继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：

　　1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。

　　2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。

　　3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。

继电器的选用

　　1.先了解必要的条件

　　①控制电路的电源电压，能提供的电流；

　　②被控制电路中的电压和电流；

　　③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。

　　2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。考虑尺寸是否合适。

3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
