环保空调专用变频器
| 价 格： | 1.00 |
应用范围:专用 品牌:九恒 产品系列:环保空调专用变频器 型号:JFD 额定电压:单相/三相AC220（V） 适配电机功率:1.1（kW） 滤波器:内置滤波器 直流电源性质:电压型 控制方式:电流矢量 供电电压:低压 电源相数:单相 输出电压调节方式:PAM控制 外型:塑壳 营销方式:厂家直销 额定电流:4（A） 电机容量:1500（KVA）
手动、遥控两用冷风机专用变频器使用说明书
(机械浮球阀进水)
一、 风机控制部分
1、 适用于风机马达：0.75kw，1.1kw，1.5kw（三相220v）；
2、 输入电源：电压：单相220v±5%；
3、 输出电源：三相220v（三相380v电机改为三角形接法△）；
4、 频率控制：0－50hz（风机马达任意无级调速，风机有送风、抽风功能）；
5、 保护功能：过电流、短路、过压、欠压、过热等保护功能。
二、主要控制部分
1、“开/关”按钮关闭，变频控制器处于不工作状态，任意按键均无效；开/关按钮开启，变频控制器处于待机状态，按键有效，同时电源指示灯亮；
2、显示控制面板上可操作“制冷”、“摆叶”、“清洗”、“送风”、“抽风”等按键；
遥控器可操作“制冷”、“摆叶”、“清洗”、“送风”、“抽风”、“加速”、“减速”等按键；
3、显示窗口同时显示室内温度及风机工作频率；
4、主机控制面板设有可调电位器，主风机马达速度任意调节（15Hz~50Hz）；遥控器设有加速、减速键实现主风机马达5段速度调节（分10 Hz、20 Hz 、30 Hz、40 Hz 、50 Hz共5个频率段）。
5、缺水保护功能；缺水状态下由水位传感器反馈到变频控制器，缺水时缺水指示灯亮，同时自动关闭制冷水泵，其他送风、摆叶保持正常工作状态；
6、水位控制原理：当变频控制器通电后，整机处于不工作状态，按下“开/关”键变频控制器属待机状态，同时变频控制器自动检测水位，当低水位时，缺水指示灯亮，同时机械浮球进水阀打开，水位逐渐升高，当达到高水位时，机械浮球进水阀关闭，同时开启制冷水泵开始运行（按下“制冷”键，可停止制冷水泵）；
7、进水方式：配套生产厂家可选择机械浮球阀进水方式控制；
8、清洗（排水）工作原理操作：风机马达、制冷水泵、摆叶在正常工作中，按“清洗”键无效；按“开/关”键后在关闭工作状态下，按“清洗”键有效。 同时进行清洗排水工作，清洗指示灯亮；
9、制冷、清洗、摆叶电机有过电流，短路保护。
温馨提示： * 主机控制面板按键与遥控器上对应按键可同时使用；
**但调速时，主机控制面板可调电位器与遥控器上加、减速键只能任选其一；
***按下主机控制面板任意键，可使主马达速度从遥控控制状态转为可调电位器当前控制状态，反之，按下遥控器任意键可使主马达速度从手动状态转为遥控加减速当前控制状态。
****使用遥控控制时，若出现按键失灵的情况，请您放缓按键速度。
三、安装及外形尺寸
1、安装方式：壁挂式；
2、外形尺寸：104×149×127（mm）。
四、使用条件
1、安装场所：室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射；
2、适用环境：-100C～+400C,20%～90%RH(无凝露)；
3、振动：小于0.5g；
4、防护等级：IP20；
5、冷却方式：强迫风冷。
五、面板显示图
主机控制面板 遥控器面板
六、主端子接线图
七、控制端子接线图
注意：
1、 请勿将输入电源线接到输出“U V W”端子上；
2、 安装前必须认准输入电源“单相220V”，加接入零线；
3、 “COM QS”缺水输入端子不得有任何电源接入（该端子属“开点和闭点由水位传感器接入”）；
4、 清洗电机（220V）、摆叶电机（220V）、制冷水泵电机（220V）直接接入接线端子，公共端“N”线属共有零线。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 马林才
- 电话：0577-61752977
- 传真：0577-61752977
- 手机：
- QQ ：
变频器、通用型变频器、经济环保型
信息内容：应用范围:通用 品牌:九恒 产品系列:JFD 型号:JFD-G4150 额定电压:三相AC380（V） 适配电机功率:15（kW） 滤波器:不带滤波器 控制方式:电压矢量 供电电压:低压 电源相数:三相 输出电压调节方式:高载频PWM控制 外型:塑壳 营销方式:厂家直销 额定电流:32（A） 电机容量:15（KVA）本产品的主要着眼点在于实用、经济、可靠；并考虑发展中国家的高电网变动率，允许的电压波动范围广，内部器件的温升较低，可延长产品的运转寿命，具有完善的保护功能及故障诊断系统，。l生能指标超过世界同类产品，而价格只有50％左右，具有实用、经济、高效、可靠等特点。 产品质量可靠，技术成熟稳定，相关部件全部采用表面贴装(SMT)技术，更提高了产品的可靠性等特色。主要特点：无能量损失Zero Energy Loss 利用注塑机同步信号及电子控制。根据注塑成型的工艺要求控制注塑机压力比例阀和流量比例阀，将传统的定量泵改变成节能型变量泵，将通过溢流阀的回流流量降到最少，油泵输出与整机运行所需功率匹配，无高压溢流能量损失。
冷风机变频器系列2 、变频器

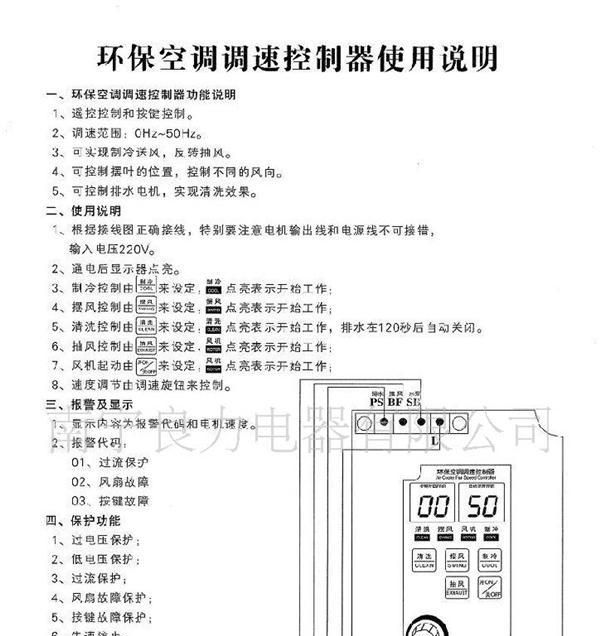

信息内容：带遥控变频器220V（带有缺相保护，过流保护，过压保护。） dzsc/19/2658/19265812.jpg 南宁市侣光电器有限公司大量批发环保空调、水冷空调整机及配件。本公司批发环保空调外壳、侧板、铁壳电机、铝合金壳电机、8叶风叶、3叶风叶、塑料风叶、铁风叶、钢板支架、铝合金支架、高脚水泵、潜水泵、进水浮球、全铝合金电动摆风口、6心电源线、单速控制器、方波220V三相变频器、方波380V变频器、正玄波220V三相变频器、正玄波380V变频器、遥控220V变频器。（带有缺相保护、过压保护、欠压保护、过流保护。全电脑控制制冷、风速、清洗、电动摆风）节能环保空调机工作原理： 利用水的自然蒸发对空气进行绝热加湿冷却称为蒸发制冷。人站在海边感觉特别凉爽，皮肤表面有水时风一吹就感觉很凉快，就是因为水在蒸发过程中吸收了空气中的热量，使空气温度下降。节能环保空调机就是利用这一自然现象，将高科技与人工蒸发制冷技术相结合，研制出的新一代科技创新产品，是一种集降温、换气、防尘、除味于一身的节能环保空调。 节能环保空调机适合于敞开式或半敞开式环境使用，室外空气经节能环保空调机过滤，降温后形成清洁冷空气，源源不断向室内输送，同时通过压排方式将室内浑浊的热...
