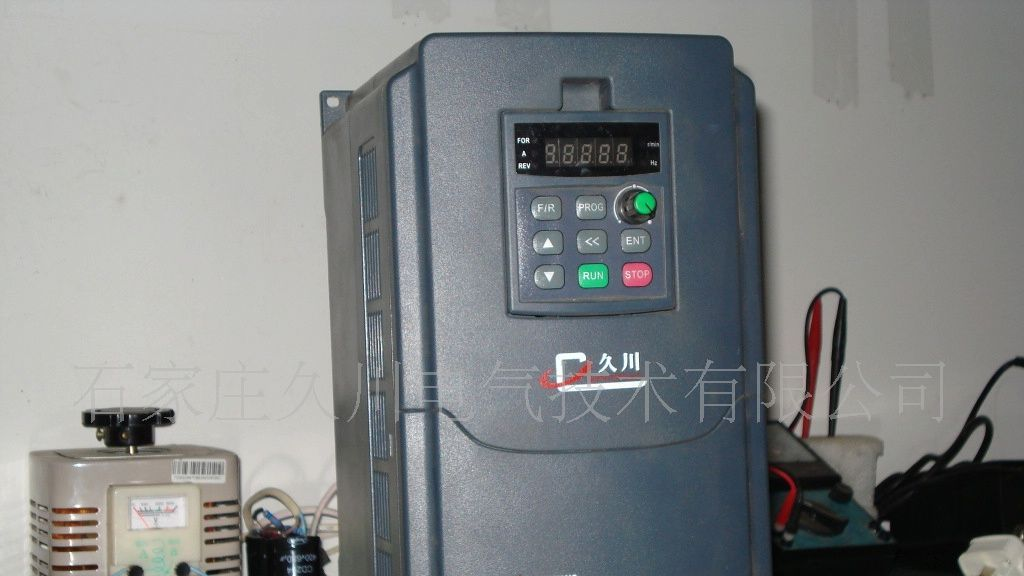

应用范围:供水专用 品牌:久川 产品系列:C系列 型号:C015A4P 额定电压:三相AC380（V） 适配电机功率:15（kW） 滤波器:内置滤波器 直流电源性质:电流型 控制方式:电压矢量 供电电压:低压 电源相数:三相 输出电压调节方式:PWM控制 外型:铁壳 营销方式:厂家直销

产品构成及特点：

1.CPU运算速度及精度、功能：

控制核心采用三菱公司专用16位单片机（MCU）M30262，稳定性高；

软件采用优化空间电压矢量算法（SVPWM）：

优点：输出电压脉动低，电流谐波低，电机运转平滑，电磁噪声小的优点。

2.逆变功率元器件： IGBT和单管。

2.1C00R4A2/4—C02R2A2/4、C03R7A2变频器采用的是美国tyco泰科七单元

P8系列IGBT；

P8优点：可靠性高，裕量比较大。

可靠性、稳定性、过载能力等：逆变回路模块化设计，其制造成本略高于分立元器件单元电路，但是其电路可靠性，抗过载能力，运转寿命，功率循环能力大大超越分立电路的产品。

2.2C03R7A4-C015A4采用优派克（EUPRC）FP系列七单元模块。KT3 KE3

系列。

优点：开关损耗很小，稳定性高。

过载能力强

2.3C018R5A4-C400A4 采用2单元模块。

C018R5A4-C075A4 富士2单元模块 目前准备换为EUPEC模块（其过载能力更强）。

C090A4-C400A4 采用英飞凌 Eupec。

3．整流桥

C018R5A4—C075A4应用日本三社 （六单元整流），输出为可控整流，

比传统变频器方案省掉一个交流接触器，将接触器功能以可控硅电子开关模

式集成于整流模块中。

C090A4以上采用普通整流+接触器（可控硅）：采用西门康（德国）二单

元普通整流*3个。 趋势是准备换代成2单元可控整流，去掉交流接触器。

进一步提高机器稳定性。

4.电源滤波电容：功能特点是将脉动电压滤波（或者说平波）成平滑电压。

久川采用江海（日立）电容。

5.机箱结构

C011A4以上机器采用铁壳机箱，走线采用铜排结构。

优点：1、采用叠层铜排，没有采用电线结构所产生的杂乱电感，有利于更好的保护模块。

C00R4A2/4—C02R2A2/4采用

C03R7A4—C018R5A4 采用建准

C018R5A4—C075A4 采用日本美培亚NMB 准备换成建准的。 型号：24VDC。

C090A4以上采用苏州三协的风扇。型号是220V或者380V。

7.接线端子

小功率机器和控制端子：台湾町洋的端子；

大功率电源端子： 用的欧陆端子；此端子具有防滑丝功能（硬度比较高）。

8.贴片电阻、电容（小元器件）

1.4.1 贴片电阻、电容采用台湾国巨 采用1%误差范围器件。

1.4.2 加工： PCB板制作、贴片SMT，工艺，焊接。

贴片：在台资企业 柏特加工。贴片过程采用“点红胶”工艺。（即贴片前用点红胶工艺对贴片器件进行固定。）例如：马自达汽车电子、爱默生变频板都在此公司加工。 贴片完毕后再做电脑光学定位检测（漏锡、错焊等）。

C03R7A4—C200A4:采用国产托肯KTC系列（电压型传感器）。

久川采用三路检测技术。 用三路互感器进行检测控制。

目前市面上有很多两路检测技术，与三路检测比，其无法检测：三相输出对地短路和输出缺相检测。

10.开关电容：美国CTE。（大滤波电容的吸收部分）保证滤波效果。

11.开关电源及驱动电路：开关电源采用专用IC+FET管，电网适应能力范围

宽：DC100～700V，完善的短路保护和过载设计，稳定可靠。IGBT驱动采用

PC929，其有过流短路保护功能，设计参考ABB变频器IGBT驱动电路。对IGBT

的欠压、过压、过电流、驱动异常、电机短路、对地短路、三相输出短路具

备故障报警并关断输出能力，保护逆变模块不会损坏。
