供应色码电感/色环电感0204 0307 0410
| 价 格： | 1260.00 |
应用范围:阻流 种类:色码电感 品牌:新昌 型号:0204 0307 0410 0510 0512 封装形式:色环电感 绕线形式:单层密绕式 导磁体性质:磁芯 磁芯形状:环形 工作频率:低频 安装方式:卧式 骨架材料:聚苯乙烯 品质因数Q:30-120 电感量:0.1UH-120UM（mH） 额定电流:5-700（mA） 分布电容:100（F）
dzsc/17/8528/17852879.jpg
欢迎来样订货！本公司货源充足，质量保证，合作愉快！
客户有要求，可改变测试频率！
图示和尺寸：（单位mm）
| |
特征： 1.色环电感结构坚固，成本低廉，适合自动化生产。 5.无铅环保。 | 品号说明：
1．产品类型：色环电感。 2．款式：根据成品尺寸大小。 3．电感值：例如"100"代表10 uH。 4．电感值容许公差:"M":+20%; "K":+10%; "J":+5%。H:+-5% |
电感量和额定电流范围： LGA0204 0.1uH~1.0mH 700mA~20mA LGA0307 0.1uH~1.0mH 700mA~60mA LGA0410 0.1uH~1.0mH 900mA~100mA LGA0510 1.2mH~100mH 110mA~5mA | 特性: 1.额定电流：基於温度上升不得超过20oC。 |
测试仪器: | 应用: 扼流线圈。 |
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林启升
- 电话：0769-87120121
- 传真：0769-87120121
- 手机：
- QQ ：

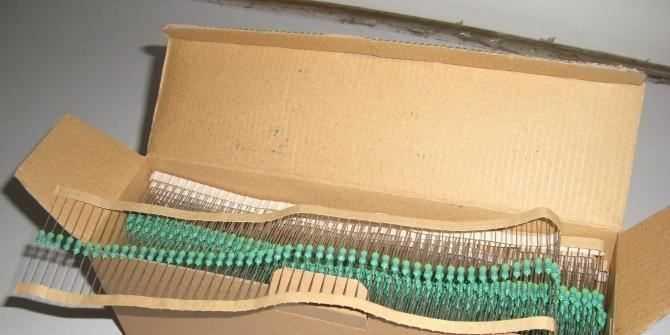

厂家生产插件电感/色环电感0204 0307 0410 0510系列可开增值税票
信息内容：dzsc/18/9272/18927293.jpg 欢迎来样订货！本公司货源充足，质量保证，合作愉快！客户有要求，可改变测试频率！图示和尺寸：（单位mm） 特征：1.色环电感结构坚固，成本低廉，适合自动化生产。 2.特殊铁芯材质，高Q值及自共振频率。 3.外层用环氧树脂处理，可靠度高。 4.电感范围大，可自动插件。5.无铅环保。品号说明： 1．产品类型：色环电感。2．款式：根据成品尺寸大小。3．电感值：例如"100"代表10 uH。4．电感值容许公差:"M": 20%; "K": 10%; "J": 5%。H: -5%电感量和额定电流范围： LGA0204 0.1uH~1.0mH 700mA~20mA LGA0307 0.1uH~1.0mH 700mA~60mA LGA0410 0.1uH~1.0mH 900mA~100mA LGA0510 1.2mH~100mH 110mA~5mA特性:1.额定电流：基於温度上升不得超过20oC。2.工作温度范围：在-20oC到80oC之间。3.绝缘电压(击穿电压)：250 V r.m.s。4.耐潮湿及耐热性。测试仪器: 电感与Q值:HP 4285A精密Q表。 直流电阻:毫安表(Milli-ohm meter)。 自共振频率:HM 9461电感与自共振频率表。应用:扼流线圈。射频用途。峰化线圈。
厂家生产PK08*10三脚工字电感带套管点胶（绿胶）
信息内容：CUSTOMER： CUSTOMER PART NO.：DESCRIPTION PK0810-6.5mH:21.5mH-ULDATE: 2011/5/15 dzsc/18/9577/18957728.jpgA1:12.5 MAXB1:9.0MAXC1:0.6±0.1A:15.0±2.0B:12±1.0C:12±1.02.ELECTRIC CHARACTERISTICS:(电气特性) L1：6.5mH±10%(A-B)TEST FREQ: 1KHZ 0.25VDCR: 26Ω±10% ＠25℃ L2：21.5mH±10%(B-C)TEST FREQ: 1KHZ 0.25VDCR: 65Ω±10% ＠25℃3.TEST EQUIPMENT:(测试仪器) □HP-4284A(LCZ-METER) □CH-1062(LCZ-METER)□CH-301A(CURRENT METER) □HP-8712C(ANALIZER) □SK-3005(INSULATION TESTER)□MQ-1601 (Q-METER) ■CH-100(LCR-METER) □CH-852A(HIGH POT TEST METER)□TH-2511（DCR METER）4.MATERIALS LIST:(材料表) CORE: DR3W8*10PIN: WIRE AND TURNS: 2UEWΦ0.07mm 410T （A-B）and 2UEWΦ0.07mm 790T（B-C） SLEEVE: MARK: UL COLOR: BLACK m/KPCS VARNISH: OTHER: N.W: KG/KPCS PACKING: REV.REVISIONS REC.DATE APPROVED BY CUSTOMER:（客户承认签回）DRAWN...
