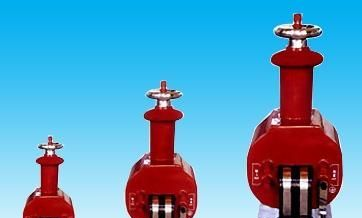

供应干式试验变压器 GTB 系列

dzsc/17/8520/17852077.jpg

工作原理

该系列产品为低压工作电压220V/50HZ的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的电压。

使用条件

1. 环境温度:-5 ---40℃

2. 相对温度不超过85%（当空气温度为25%℃时）

3. 海拔不超过1000m

4. 输入电源谐波含量不大于3%

面板示意图

1．接线端子；2.低压电流表;3.千伏表;4.电源指示灯;5.高压指示灯;6.电流继电器;7,调压器的手柄;8.启动按钮;9.断开按钮

变压器示意图

交流试验接线及使用方法

1.将控制箱的输入端接上电源220V,输出端接入变压器的输入端,控制箱的接地端和变压器的高压尾端及接地端共同接地.

2. 变压器的高压端接上被试品,高压连线应悬空,被试品为一端应接地.

3.接通电源前控制箱调压器须先调到零位,(如果调压器不在零位不能启动)电源接通后,绿色指示灯亮,接下启动按钮,经色指示灯亮,表示变压器已通电等待升压.

4. 顺时针匀速旋转调压器手柄升压,并密切注意仪表及被试品情况.

5.试验完毕后,应在5秒钟内匀速将高压降压20KV以下,然后,按下断开按钮,并切断电源的,除非试验允许,决不允许全电突然断电.

6.试验中如果试品短路升故障击穿,控制箱的电流继电器的工作,断电后应立即将调压器回到零位.

交流试验接线图:

直流试验接线及使用方法:

1.将控制箱的输入端接上电源220V,输出端接入变压器的输入端,控制箱的接地端和变压器的高压尾端及接地端及共同接地.

2.将高压硅堆接上变压器的高压输出端上,高压数字微安表接到高压硅堆上桩头上,高压滤波电容高压头也接到高压硅堆上桩头上.(如果做电缆泄漏试验,高压滤波电容可以不接),高压数字微安表输出线接到被试品上,(数字微安表输出应悬空),被试品的另一端和滤波电容的接地端及放电棒接地端都接地.

3.接通电源前控制箱调压器须先调节到零位,(如果调压器不在零位不能启动)电源接通后,绿色指示灯亮,按下启动按钮,红色指示灯亮表示变压器已通电等待升压.)

4.顺时针匀速旋转调节器压器手柄升压,并密切注意仪表和高压数字微安表及被试品情况.

5.试验完毕后,应在5秒钟内匀速将高压降至20KV以下,然后,按下断开按钮,并切断电源,除非试验允许,决不允许全电突然断电.

6.切断电源,用放电棒的高压头碰到高压滤波电容的高压头上或高压硅堆的上桩头上进行放电,放电时会发出”吱吱”的响声,放电结束后再用放电棒的接地端碰到高压滤波电容的高压头上放电以确保人身安全.

直流试验接线图:

注意事项

1.试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作.

2.被试品主要部位应清除干净,保持干燥,以免损坏被试品和带来试验数值的误差.

3.对大型设备的试验,一般都应先进行试验变压器的空升试验,即不接试品时升压至试验电压,以便校对好仪表的指示精度.

4. 需要精度高的数据时,应外接高压测量仪已确保精度.

5.直流试验时,升压速度不能过快,因滤波电容或被试品要过进行充电,充电时,泄漏电流较大,防止冲坏数字微安表.

6. 直流试验结束后,必需进行放电,确保人身安全.

7.试验过程中,如发现下列不正常情况(1)电压,电流表指示针摆动很大;(2)被试品发出不正常响声;(3)发现绝缘有烧焦或冒烟现象,应立即降压,切断电源,停止试验并查明原因.

控制箱原理图:

RD1-2 熔断器 TA 断开按钮 QA 启动按钮 K 行程开关Jc交流接触器LJ电流继电器

HD 高压指示灯 LD 电源指示灯 TY 调压器 A 电流表 KV千伏表

感谢您选用本公司生产的系列干式高压试验变压器,您如果在使用时可需改进的地方望来涵告之.以便更好地改进,更好地为您服务,欢迎您光临指导,谢谢!

GTB系列干式高压试验变压器采用环氧真空浇注及CD型铁芯结构工艺，可有效地削弱漏磁，确保绝缘强度和提高抗湿能力，具有重量轻，体积小，携带方便，性能可靠特点。

技术指标：

1、阻抗电压：12%

2、输出电压波形：工频：正弦波

3、表面温升：<70%

4、空载损耗：0.2%-0.35%

5、允许连续运行时间：1小时

6、间接运行时间：

连续高压试验控制器特点

1、回零保护装置

2、消除残余电压装置

3、高压工作声光报警装置

4、过流保护装置

5、体积小、重量轻、新增安保功能
