您所在的位置:仪器仪表网> 电子元器件>RJ45-2x6 100M-1000M RJ4

RJ45-2x6 100M-1000M RJ4

价 格: 2.00

品牌:connyao 型号:RJ45-2x6 100M-1000M RJ45连接器 应用范围:集成电路IC 种类:插头/插座 接口类型:RJ45(水晶头) 支持卡数:单卡 读卡类型:TF 形状:矩形 制作工艺:注塑成型 五金冲压 电镀 组装 特性:防爆 工作频率:高频 接触件材质:CU5191 绝缘体材质:LCP 芯数:96 针数:96 线长:16(mm)

RJ45接口通常用于数据传输,最常见的应用为网卡接口。   RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交叉线。
编辑本段RJ45型网卡接口
  10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,   网卡上以及 Hub 上接口的外观为 8 芯母插座 ,如图:   RJ45接口pc端的,网线为 8 芯公插头   10 100base tx RJ45接口引脚定义如下 RJ45接口引脚定义
Pin Name Description
1 TX+ Tranceive Data+ (发信号+)
2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+)
4 n/c Not connected (空脚)
5 n/c Not connected (空脚)
6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚)
8 n/c Not connected (空脚)


  RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。   RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。   图1:RJ45 型网线插头的 T568A 线序接法示意图    T568A
T568A 线序的适用范围   这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:   1. 电 脑←—→电 脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;
2. 集线器←—→集线器;
3. 交换机←—→交换机。
如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:   插头脚号 网线颜色   1 ———— 绿白   2 ———— 绿   3 ———— 橙白   4 ———— 蓝   5 ———— 蓝白   6 ———— 橙   7 ———— 棕白   8 ———— 棕   图2:RJ45 型网线插头的 T568B 线序接法示意图 T568B
T568B 线序的适用范围   一、直连线互连   网线的两端均按 T568B 接   1. 电 脑←—→ADSL 猫   2. ADSL猫←—→ADSL 路由器的 WAN 口   3. 电 脑←—→ADSL 路由器的 LAN 口   4. 电 脑←—→集线器或交换机   二、交叉互连   网线的一端按 T568B 接,另一端按 T568A 接   1. 电 脑←—→电 脑,即对等网连接   2. 集线器←—→集线器   3. 交换机←—→交换机   如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:   插头脚号 网线颜色   1 ———— 橙白   2 ———— 橙   3 ———— 绿白   4 ———— 蓝   5 ———— 蓝白   6 ———— 绿   7 ———— 棕白   8 ———— 棕

东莞市康耀五金塑胶有限公司
公司信息未核实
  • 所属城市:广东 东莞
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 郑刚
  • 电话:0769-82384960
  • 传真:0769-82384960
  • 手机:13925774837
  • QQ :QQ:1246898508
公司相关产品

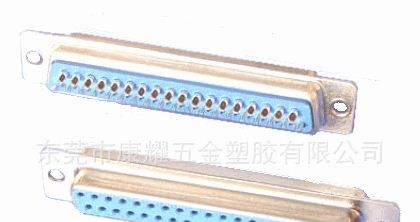

DB 37P母焊线D-SUB VGA连接器
