1000W大功率充电机开关电源高频变压器PQ505
| 价 格： | 2.00 |
应用范围:电源 品牌:国产 型号:PQ5050 频率特性:高频 电源相数:单相 铁心形状:C型 冷却形式:干式 铁心结构:心式 绕组数目:多绕组 防潮方式:开放式 冷却方式:自然冷式 外形结构:立式 电压比:220：72（V） 效率(η):85 额定功率:1000（KVA）
产品特点：
1. 大功率，屏蔽磁路,电磁干扰低、具有漏磁小、衰耗低、分布电容小等特点；2. 高可靠性；3. 高转换效率； 4. 工作频率范围20kHz~300kHz。
典型应用范围:
逆变器主变压器;；平板电视开关电源主变压器；家用\车载逆变电源主变压器；电动车充电器主变压器；工控设备开关电源变压器；医疗设备电源变压器等。
产品外形尺寸图:
dzsc/17/8514/17851497.jpg
规格 | 针数 | 外 型 尺 寸 ±0.3mm | 备 注 | ||||||
A | B | C | D | E | F | G | |||
PQ-2016 | 6P+8P | 20 | 21 | 18 | 3.8 | 5.1 | 19 | 0.6 |
|
PQ-2020 | 6P+8P | 20 | 21 | 22 | 3.8 | 5.1 | 20.3 | 0.6 |
|
PQ-2620 | 6P+6P | 28 | 29 | 23 | 3.8 | 7.6 | 25.4 | 0.6 |
|
PQ-2625 | 6P+6P | 26 | 31 | 24 | 3.8 | 7.5 | 25.5 | 0.7 |
|
PQ-3220 | 6P+6P | 32 | 35 | 24 | 5 | 7.5 | 30 | 0.7 |
|
PQ-3225 | 6P+6P | 32 | 35 | 27 | 5 | 7.5 | 30 | 0.8 |
|
PQ-3230 | 6P+6P | 32 | 35 | 32 | 5 | 7.5 | 30 | 0.8 |
|
PQ-3535 | 6P+6P | 35 | 41 | 39 | 5 | 10 | 35 | 0.8 |
|
PQ-4040 | 6P+6P | 41 | 44 | 43 | 5 | 15 | 38 | 0.8 |
|
PQ-5050 | 6P+6P | 50 | 51 | 51 | 7.5 | 15 | 45 | 1.2 |
|
*产品的针脚数量、排距和脚间距可以根据客户的实际需求重新确定，有需求时请跟我们销售部联系！
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曾骁
- 电话：0577-62620648
- 传真：0577-62620648
- 手机：
- QQ ：
磁棒电感 插件电感 R型电感
信息内容：产品特点： 1. 小尺寸大电流； 2. 高可靠性； 3. 封闭磁路,电感量高； 4. 优良的抗ENI性能。 典型应用范围: 电源适配器、VCR、LCD、CRT、传真机、PC、照明、医疗电源、开关电源、充电器等电子产品中。 外型尺寸图: dzsc/19/0371/19037125.jpgdzsc/19/0371/19037125.jpgdzsc/19/0371/19037125.jpg 尺寸规格: (单位: mm) 规格电感外径电感体长度引脚线径额定电流电感量加套PVC磁棒外径40105.0mm max13mm max0.45mm2A1.8uH-4.7uH有4mm40255.5mm max28mm max0.45mm2A4.7uH-10uH有4mm50157.0mm max18mm max0.70mm4 A10uH-27uH有5mm50259.5mm max27mm max1.25mm12 A4.7uH-56uH有5mm602016mm max23mm max1.05mm8A5uH-27uH有6mm602524mm max28mm max1.65mm20 A5uH-50uH有6mm注意：尺寸误差为±0.2mm。 *以上为典型数据，如以上还没有你要求的规格，可来电与销售部联系，将给你一个满意的答复。
100W开关电源 磁环电感 扼流圈电感

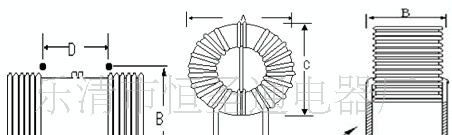

信息内容：产品特点： 1. 小尺寸大电流； 2. 高可靠性； 3. 封闭磁路,电感量高； 4. 优良的抗EMI性能。 典型应用范围: 电源适配器、VCR、LCD、CRT、传真机、PC、照明、医疗电源、开关电源、充电器等电子产品中。 尺寸规格: (单位: mm) dzsc/19/0414/19041424.jpg dzsc/19/0414/19041424.jpg 产品型号磁路结构外 型 尺 寸 ±0.2mmABCDEF1V立式Ф85Ф847-15Ф0.2-0.82H卧式Ф128Ф1277-15Ф0.2-1.03有座立式Ф1611Ф12107-15Ф0.2-1.24V立式Ф2012Ф20117-15Ф0.2-1.25V立式Ф2715Ф27127-15Ф0.2-1.26V立式Ф3312Ф33197-15Ф0.2-1.27V立式Ф4015Ф40227-15Ф0.2-1.5 注意：以上规格的磁环，在订货时均要注明材质。如26材、52材、铁硅铝、导磁率等，敬请联系技术部咨询。"
