水冷电抗器
| 价 格： | 850.00 |
品牌:国产 型号:水冷电抗器 系统额定电压:1（KV） 额定电流:1（A） 用途:并联电抗器 产品认证:CCC 有无铁心:空心式电抗器 绝缘结构:干式电抗器 水冷电抗器参数表
水冷电抗器
1. 冷却方式：水冷 电抗器水路部分工作压力为4.0bar 水流流量：
16L/MIN 水路接头采用G3/4寸内螺纹管
2. 绝缘等级：H级
3. 电感量：0.09mH（允许偏差：±5%）
4. 额定电流（有效值）：1330A/相
5. 纹波电流：小于40A（峰峰值），频率3kHz
6. 基波频率：50Hz
7. 相数：三相，两两相之间电感量差：<2%
8. 开关频率：逆变桥开关频率3kHz。
9. 相与相之间的电压波形：3kHz PWM脉冲电压，峰值1500V
10. dv/dt 为3000V/μS
11. 过载要求：过载5％（长期运行）、过载10％（30 min）、过载
50％（10s）
A、过载期间电抗器不饱和，既电感量变化小于10％；
B、过载期间线圈和磁芯温升小于100℃；
12. 温升：线圈和磁芯温升小于80℃；
13. 耐受电压：绕组、磁芯、支架两两之间，AC3500V/50Hz/10mA,
1分钟
14. 绝缘电阻：绕组、磁芯、支架两两之间，>10MΩ（DC1000V)
15. 噪声等级：小于65dB（1米处）
16. 防护等级：IP00;
17. 存储温度：-40℃~70℃
18. 工作温度：-30℃~55℃，50℃以上降额使用
19. 应用海拔：1000米以下额定电流，1000米以上每升高100米降额
1%。dzsc/17/8447/17844785.jpg
- 所属城市：四川 眉山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨升学
- 电话：028-38950152
- 传真：028-38950152
- 手机：
- QQ ：
进线电抗器4%

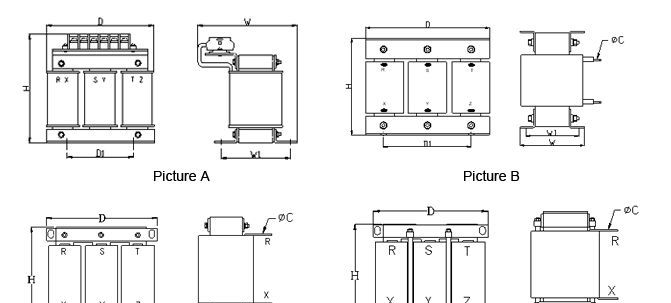

信息内容：品牌:国产 型号:进线电抗器4% 系统额定电压:1（KV） 额定电流:1（A） 用途:并联电抗器 产品认证:CCC 有无铁心:铁心式电抗器 绝缘结构:油浸式电抗器进线电抗器4% 产品介绍电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的1.8%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆ 使用cosφ（功率因数）校正电容或功率因数校正单元技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：3A至2000A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音： 小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器 dzsc/17/8447/17844786.jpg 进线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸 长*宽*高 mm安装尺寸mm绝缘等级压降孔径ACL-80.75(1.5)8150*80*14075*60F，H4%6ACL-102.510150*80*14075*60F，H4%6ACL-103.7(4.0)10150*...
输出电抗器1%

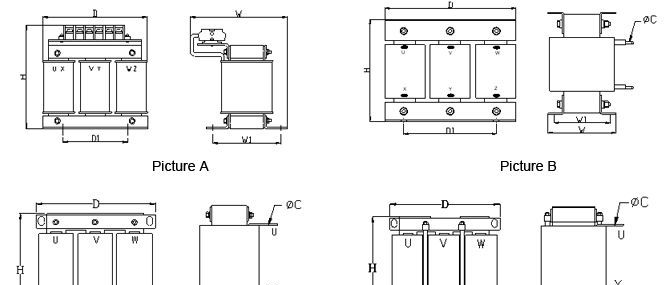

信息内容：品牌:国产 型号:输出电抗器1% 系统额定电压:1（KV） 额定电流:1（A） 用途:并联电抗器 产品认证:CCC 有无铁心:空心式电抗器 绝缘结构:油浸式电抗器输出电抗器1% 产品介绍◆降低电机的噪音，降低涡流损耗。◆降低输入高次谐波造成的漏电流。◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。◆保护变频器内部的功率开关器件。 技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音： 小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器dzsc/17/8447/17844787.jpgdzsc/17/8447/17844787.jpg出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高 mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6OCL-102.510140*80*14075*60F，H1%6OCL-103.7(4.0)10140*80*14075*60F，H1%6OCL-155.515140*80*14075*60F，H1%6OCL-207.5...
