【安全可靠】生产电抗器 并联电抗器系列 三相电

价 格： 面议

品牌:硕岳 型号:LKSG-0.4-37/1318 系统额定电压:详见说明（KV） 额定电流:详见说明（A） 用途:并联电抗器 产品认证:CE 有无铁心:铁心式电抗器 绝缘结构:干式电抗器

产品介绍：

dzsc/17/8443/17844342.jpg dzsc/17/8443/17844342.jpg dzsc/17/8443/17844342.jpg

dzsc/17/8443/17844342.jpg dzsc/17/8443/17844342.jpg dzsc/17/8443/17844342.jpg

用途

并联电抗器

产品认证

CE

有无铁心

铁心式电抗器

绝缘结构

干式电抗器

详细说明：

一、产品简介
该滤波电抗器用于低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

二、结构特点
1.该滤波电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，采用专用粘接剂粘接，以保证电抗气隙在运行过程中不发生变化
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起。
5.电抗器的夹件、紧固件等采用非磁性材料，确保电抗器具有较高的品质因数，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用了镀锡铜管端子。

三、使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四、性能参数
1.可用于400V、660V系统。
2.额定绝缘水平3kV/min。
3.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
4.电抗器噪声不大于45dB。
5.三相电抗器的任意两相电抗值之差不大于±3%。
6.耐温等级H级（180℃）以上。

五、型号说明
dzsc/17/8443/17844342.jpg

六、接线方式

dzsc/17/8443/17844342.jpg

七、电抗器参数及外形尺寸
滤波电抗器一般没有标准的规格，根据每次的滤波要求而专门设计的，下面仅以三相滤波电抗器为例，其典型参数及尺寸如下表：

5次滤波电抗：

电抗器型号电抗器电感量（μＨ）谐调电容器电容量（μF）滤波次数额定电流（Ａ）外形尺寸Ｌ×Ｗ×Ｈ（㎜）安装尺寸（㎜）
LKSG-0.4-25/19861986231525225*155*200175*95,4-φ8
LKSG-0.4-31/15821582290531225*160*200175*95,4-φ8
LKSG-0.4-37/13181318346537250*170*200200*100,4-φ10
LKSG-0.4-50/981981462550265*190*215215*120,4-φ10
LKSG-0.4-62/790790579562280*205*230230*125,4-φ10
LKSG-0.4-74/659659692574280*210*260230*125,4-φ10
LKSG-0.4-93/527527861593285*200*290215*125,4-φ10
LKSG-0.4-112/43843810275112265*200*355215*125,4-φ12
LKSG-0.4-124/39639611375124265*205*280215*125,4-φ12
LKSG-0.4-149/32932913855149280*220*420230*145,4-φ12
LKSG-0.4-186/26426417705186330*230*420290*145,4-φ12
LKSG-0.4-248/19819822755248325*285*480265*175,4-φ12
LKSG-0.4-310/15815828955310350*330*520290*205,4-φ12
LKSG-0.4-372/13213235395372420*350*545360*245,4-φ12
注：电容电压525V

7次滤波电抗:
电抗器型号电抗器电感量（μＨ）谐调电容器电容量（μF）滤波次数额定电流（Ａ）外形尺寸Ｌ×Ｗ×Ｈ（㎜）安装尺寸（㎜）
LKSG-0.4-24/10091009231724205*155*155155*95,4-φ8
LKSG-0.4-30/810810290730205*165*155155*95,4-φ8
LKSG-0.4-36/676676346736235*165*160185*95,4-φ10
LKSG-0.4-48/506506462748250*175*175200*100,4-φ10
LKSG-0.4-61/402402579761250*185*195200*100,4-φ10
LKSG-0.4-73/337337692773265*200*195215*110,4-φ10
LKSG-0.4-91/269269861791235*185*240185*110,4-φ10
LKSG-0.4-109/22522510277109235*185*260185*110,4-φ12
LKSG-0.4-121/19119111377121238*190*280185*110,4-φ12
LKSG-0.4-146/15915913857146250*205*315200*125,4-φ12
LKSG-0.4-182/12712717707182250*210*340200*125,4-φ12
注：电容电压525V

11次滤波电抗：
电抗器型号电抗器电感量（μＨ）谐调电容器电容量（μＨ）滤波次数额定电流（Ａ）外形尺寸Ｌ×Ｗ×Ｈ（㎜）安装尺寸（㎜）
LKSG-0.4-24/4384382311124205*145*135155*75,4-φ8
LKSG-0.4-30/3503502891130205*145*135155*75,4-φ8
LKSG-0.4-36/2922923461136220*145*140170*75,4-φ10
LKSG-0.4-48/2192194621148220*160*145170*85,4-φ10
LKSG-0.4-60/1751755791160205*155*180155*85,4-φ10
LKSG-0.4-72/1461466921172205*155*190155*85,4-φ10
LKSG-0.4-90/1171178611190220*165*205170*85,4-φ10
LKSG-0.4-108/9797102711108205*175*200155*95,4-φ12
LKSG-0.4-120/8888113711120220*180*205170*95,4-φ12
LKSG-0.4-144/7373138511144235*190*225185*110,4-φ12
LKSG-0.4-180/5858177011180235*205*240185*110,4-φ12
注：电容电压525V

公司介绍：

上海硕岳电器有限公司位于中国上海嘉定区国际机电五金城方伟路145号，上海硕岳电器有限公司是一家变压器、稳压器、调压器、逆变器、开关电源、干式变压器温控仪等产品的经销批发的有限责任公司(自然人投资或控股)。上海硕岳电器有限公司经营的变压器、稳压器、调压器、逆变器、开关电源、干式变压器温控仪畅销消费者市场。上海硕岳电器有限公司的产品在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。上海硕岳电器有限公司经销的变压器、稳压器、调压器、逆变器、开关电源、干式变压器温控仪品种齐全、价格合理。上海硕岳电器有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

上海硕岳电器有限公司
公司信息未核实
  • 所属城市：上海 上海市
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 刘庆鹏
  • 电话：021-61174606
  • 传真：021-61174606
  • 手机：
  • QQ ：
公司相关产品
【经济实用】供应防水变压器 上海优质隔离变压器

【经济实用】供应防水变压器 上海优质隔离变压器

信息内容：

应用范围:电源 品牌:硕岳 型号:详见内容 频率特性:高频 电源相数:多相 铁心形状:E型 冷却形式:干式 铁心结构:心式 绕组数目:自耦 防潮方式:开放式 冷却方式:自然冷式 外形结构:立式 电压比:详见内容（V） 效率(η):详见内容 额定功率:详见内容1545006（KVA）产品展示： dzsc/17/8519/17851980.jpgdzsc/17/8519/17851980.jpgdzsc/17/8519/17851980.jpgdzsc/17/8519/17851980.jpgdzsc/17/8519/17851980.jpgdzsc/17/8519/17851980.jpgdzsc/17/8519/17851980.jpg 网上价格为参考价，不做交易；具体价格因规格，款式，材质而定，详情致电或旺旺联系。 隔离变压器原理 隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1：1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源。 隔离变压器不全是1：1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机，电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。如为了安全维修彩电常用1比1的离变压器。隔离变压器是使用比较多的，在空调中也是使用的。 一般变压器原、副绕组之间虽也有隔离电路的作用，但在频率...

详细内容>>

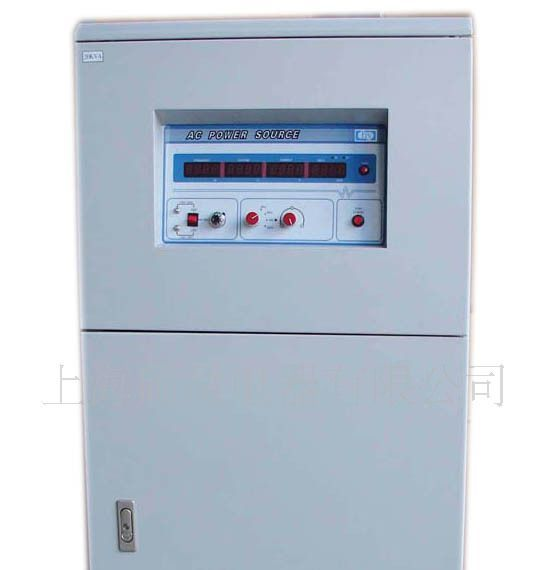

【质优价廉】方便实用稳压电源 节能环保变频电源
