超薄型区域传感器 NA1-PK5
| 价 格： | 面议 |
品牌:SUNX(神视) 型号:超薄型区域传感器 NA1-PK5 种类:光学 制作工艺:集成 输出信号:模拟型
超薄型区域传感器
NA1-PK5
特点：25mm间距光幕,即使是一只手也可检测到。
10mm厚：原有型号的1/2
省空间，超薄设计不妨碍检选作业。dzsc/17/8438/17843809.jpg清晰可见的作业指示灯
投光器和受光器都装备有55mm宽的大型作业指示灯。此传感器用于检选非常理想。在NA1-PK5中，我们使用了8个橙色LED指示灯，大大提高了可见度。dzsc/17/8438/17843809.jpg
长检测距离：3m
3m的长检测距离足够确认至部件架的路径。另外，如果设定为入光时ON模式，电缆断开时，输出变为OFF。可同时安装2组传感器
通过设定不同的频率，可以防止相互干扰。两组传感器并行安装可覆盖更广的检测区域。dzsc/17/8438/17843809.jpg亮起模式可选
作业指示灯工作可选择为持续亮起或闪烁。dzsc/17/8438/17843809.jpg
可选的检测工作
两种不同的检测工作都可选择，以适应特别用途。传感器可选择一个以上光轴或只有两个以上光轴的干扰检测。dzsc/17/8438/17843809.jpg
用途
防止检选错误部件 有宽定位区域的检测部件
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
勿将本产品用于个人安全保护。订购指南
| 种 类 | 形 状 | 检测距离(注) | 型 号 | 输 出 |
| 指示灯型 高亮度作业 | dzsc/17/8438/17843809.jpg | 0.1～1.2m (当设定SHORT时为 0.05～0.5m) | NA1-PK5 | NPN开路集电极晶体管 |
| NA1-PK5-PN | PNP开路集电极晶体管 | |||
| 长检测距离型 | 0.2～3m (当设定SHORT时为 0.05～1m) | NA1-5 | NPN开路集电极晶体管 | |
| NA1-5-PN | PNP开路集电极晶体管 |
注： 检测距离是在投光器和受光器之间可设定的范围。NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m)的物体。注：NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为0.05m)的物体。
dzsc/17/8438/17843809.jpg
5m电缆长度型，中继连接器型
备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)。
型号表
| 种 类 | 标准型 | 5m电缆长度型 | 中继连接器型(注) |
| 高亮度作业指示灯型 | NA1-PK5 | ------- | NA1-PK5-J |
| NA1-PK5-PN | ------- | NA1-PK5-PN-J | |
| 长检测距离型 | NA1-5 | NA1-5-C5 | NA1-5-J |
| NA1-5-PN | ------- | NA1-5-PN-J |
注：请另行订购中继连接器型的匹配电缆。
匹配电缆(需2根电缆。)
| 型 号 | 说 明 |
| CN-24-C2 | 4芯电缆，长2m |
| CN-24-C5 | 4芯电缆，长5m |
配件(另售)
| 品 名 | 型 号 | 说 明 |
| 传感器安装支架 | MS-NA1-1 | 4个支架为1套 附带4个带垫圈的M4螺丝(长15mm)，8个螺母，4个挂钩，4个垫片和8个带垫圈的M4螺丝(长8mm)。(MS-NA1-1不附带垫片。) |
| MS-NA2-1 | ||
| 传感器保护支架 | MS-NA3 | 保护传感器机身。 2个银色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。] |
| MS-NA3-BK | 保护传感器机身s。 2个黑色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。] | |
| 狭缝透光罩 | OS-NA1-5 | 狭缝透光罩限制投光或受光量。(封条型，10个为1套) |
| Y形连接器 | SL-WY(每套5个) | 此连接器用于连接受光器和投光器电缆。 |
传感器安装支架
MS-NA1-1 MS-NA2-1
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
传感器保护支架 狭缝透光罩
MS-NA3 MS-NA3-BK OS-NA1-5
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
Y形连接器
SL-WY
dzsc/17/8438/17843809.jpg
| 种 类 | NPN输出 | PNP输出 | |||
| 高亮度作业指示灯型 | 长检测距离型 | 高亮度作业指示灯型 | 长检测距离型 | ||
| 型 号 | NA1-PK5 | NA1-5 | NA1-PK5-PN | NA1-5-PN | |
| 检测高度 | 100mm | ||||
| 检测距离(注) | 0.1～1.2m (当设定在SHORT时为0.05～0.5m) | 0.2～3m (当设定在SHORT时为0.05～1m) | 0.1～1.2m (当设定在SHORT时为0.05～0.5m) | 0.2～3m (当设定在SHORT时为0.05～1m) | |
| 光轴间距 | 25mm | ||||
| 光轴数 | 5光轴 | ||||
| 检测物体 | φ 35mm以上的不透明体 | ||||
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电力(注2) | 投光器：0.5W以下，受光器：0.8W以下 | 投光器：0.6W以下，受光器：0.9W以下 | |||
| 输出 | NP N开路集电极晶体管 ·流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时) | PN P开路集电极晶体管 ·源电流：100mA ·外加电压：30V DC以下(输出和＋V之间) ·剩余电压：1V以下(源电流100mA时) 0.4V以下(源电流16mA时) | |||
| 输出工作 | 1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF，可由工作模式开关选择 | ||||
| 短路保护 | 装 备 | ||||
| 反应时间 | 10ms以下(当使用防干扰功能时，入光时：30ms以下，遮光时：13ms以下) | ||||
| 指示灯 | 投光器 | 电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式 | 电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式 | ||
| 受光器 | 工作状态指示灯：红色LED 1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起 稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式 | 工作状态指示灯：红色LED 1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起 稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起) 作业指示灯：橙色LED 作业指示灯输入高时亮起或闪烁，由工作模式开关选择亮起形式 | |||
| 防干扰功能 | 装 备 | ||||
| 环境 性能 | 保护构造 | IP62(IEC) | |||
| 周围温度 | －10～+55°C(注意不可结露、结冰)，存储：－20～+70°C | ||||
| 周围湿度 | 35～85%RH，存储：35～85%RH | ||||
| 周围照明度 | 白炽灯：受光面照明度 3,000dzsc/17/8438/17843809.jpgx | ||||
| 耐电压 | AC1,000V 1分钟，所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时 | ||||
| 耐冲击 | 加速度：490m/s2(约50G)，X，Y和Z各方向3次 | ||||
| 投光二极体 | 红外线LED(同步扫描系统) | ||||
| 投光波峰波长 | 950μm | ||||
| 材质 | 保护外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯 | ||||
| 电缆 | 0.3mm24芯(投光器：3芯)防油橡皮电缆，长2m | ||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m，适用于投光器和受光器 | ||||
| 重量 | 投光器：约80g 受光器：约85g | 投光器：约70g 受光器：约80g | 投光器：约80g 受光器：约85g | 投光器：约70g 受光器：约80g | |
| 注： 1) 检测距离是在投光器和受光器之间可设定的范围。 NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m) 的物体。NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为 0.05m)的物体。 2) 根据以下公式获得消耗电流 消耗电流＝消耗电力÷电源电压 (例) 电源电压为12V时， 投光器的消耗电流为： 0.5W÷12V≈0.042A＝42mA | dzsc/17/8438/17843809.jpg |
配件(另售)
NA1-PK5 NA1-5 (NPN输出型)
I/O电路图 线路图
dzsc/17/8438/17843809.jpgdzsc/17/8438/17843809.jpg
dzsc/17/8438/17843809.jpg
连接器针位置(中继连接器型)
dzsc/17/8438/17843809.jpg
NA1-PK5-PN NA1-5-PN(PNP输出型)
I/O电路图 线路图
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
dzsc/17/8438/17843809.jpg
连接器针位置(中继连接器型)
dzsc/17/8438/17843809.jpg
检测特性图(典型)
NA1-PK5 NA1-PK5-PN
平行移动特性
垂直方向 水平方向 垂直方向 水平方向
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
角度特性
投光器角度特性 受光器角度特性 设置在LONG时 设置在SHORT时
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
NA1-5 NA1-5-PN
平行移动特性
垂直方向 水平方向 水平方向和垂直方向相同
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
角度特性
投光器角度特性 受光器角度特性
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
设定在LONG时 设定在SHORT时
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
使用指南
· 请勿将本产品作为人体保护检测设备使用。· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI及IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4: SF4B系列(《光幕传感器篇产品目录》)
Type 2: SF2B系列(《光幕传感器篇产品目录》)
安装
使用带垫圈的M4螺丝和M4螺母。紧固扭矩应在0.5N·m
以下。(请另行准备螺丝和螺母)
dzsc/17/8438/17843809.jpg
方向
· 投光器和受光器必须正确的相对放置，如果放置颠倒了，
传感器就不能正常工作。
dzsc/17/8438/17843809.jpgdzsc/17/8438/17843809.jpg
防干扰功能
· 如下图所示，如果设定不同的投光频率，就能将两个传感 器贴近安装在一起。
必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，操作模式就不会改变。
| dzsc/17/8438/17843809.jpgdzsc/17/8438/17843809.jpg |
| |||||||||||
LONG/SHORT转换开关(装备在投光器上)
· 根据以下给出的投光器和受光器之间的设定距离，选择开关设定。
必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，工作模式就不会改变。
| 设定距离 | 工作模式开关 |
| 0.05～0.5m [NA1-PK5(-PN)] 0.05～1m [NA1-5(-PN)] | dzsc/17/8438/17843809.jpg |
| 0.5～1.2m [NA1-PK5(-PN)] 1～3m [NA1-5(-PN)] | dzsc/17/8438/17843809.jpg |
输出工作的选择
输出工作模式通过受光器上的工作模式开关进行选择。必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，工作模式就不会改变。
| 输出工作 | 工作模式开关 |
| 1个以上光轴遮光时ON(当 所有光轴均入光时OFF)。 | dzsc/17/8438/17843809.jpg |
| 1个以上光轴遮光时OFF，(当所有光轴均入光时ON)。 | dzsc/17/8438/17843809.jpg |
| 当任意2个以上光轴遮光时ON。 | dzsc/17/8438/17843809.jpg |
| 当任意2个以上光轴遮光时OFF。 | dzsc/17/8438/17843809.jpg |
作业指示灯工作选择
· 由投光器和受光器上的工作模式开关选择亮起/闪烁。必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，工作模式就不会改变。
| 工作模式开关 | ||
| 投光器 | 受光器 | |
| 亮起 | dzsc/17/8438/17843809.jpg | dzsc/17/8438/17843809.jpg |
| 闪烁 | dzsc/17/8438/17843809.jpgss | dzsc/17/8438/17843809.jpg |
其他
· 电源接通后的短时间(0.5秒)内，请勿使用。
尺寸(单位：mm)
NA1-PK5(-PN)NA1-5(-PN) 传感器
投光器 受光器
dzsc/17/8438/17843809.jpgdzsc/17/8438/17843809.jpg
MS-NA1-1 传感器安装支架(另售)
dzsc/17/8438/17843809.jpg

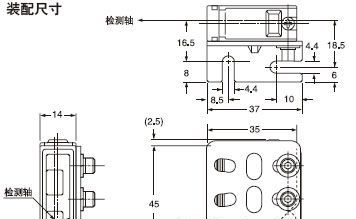

装配尺寸 受光器的安装图
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
MS-NA2-1 传感器安装支架(另售)
装配尺寸
受光器的安装图
dzsc/17/8438/17843809.jpg dzsc/17/8438/17843809.jpg
MS-NA3 MS-NA3-BK 传感器保护支架(另售)
dzsc/17/8438/17843809.jpg- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张春花
- 电话：021-38231392
- 传真：021-38231392
- 手机：
- QQ ：
