生产ZFN16-12系列户内交流高压真空负荷开关Z

价格：

9600.00

详细介绍
企业详情

品牌:前高电气上海中科电气型号:ZNF16-12 FKRN12-12RD/T125-31.5 FKRN12-12RD/FN7-12/630 FN7-12R/63 FN7-12D/630 类型:高压负荷开关额定电压:12（V）额定电流:400-630（A）额定频率:50（HZ）产品认证:CCC

dzsc/17/8372/17837291.jpg

dzsc/17/8372/17837291.jpg

概述

　　ZFN16-12型户内交流高压负荷开关-熔断器组合电器(以下简称“系列开关”)是我厂自行设计研制而成的。性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990版)国际标准及国家标准（报批稿）的要求，具有开断安全可靠、电寿命长、可频繁操作，开断转移电流时，基本不需要维护，具有明显隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行功能。

用途

ZFN16-12系列开关适用于额定电压6-12KV三相交流50Hz的电网中，作为开断负荷电流、过载电流及短路电流之用，特别适用于无油化，不检修及频繁操作要求的场所。本产品可配合CS6-Ⅰ型操作机构及CS□手动操作机构。

型号含义

dzsc/17/8372/17837291.jpg

使用环境条件

a、海拔不超过1000米；
b、周围空气温度上限 +40^oC 下限-25^oC；
c、相对湿度：日平均值不大于95%，月平均值不大于90%；
d、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
e、无经常性的剧烈运动；

序号	名称	单位	参数
1	额定电压	KV	12
2	工作电压	KV	12
3	额定频率	Hz	50
4	额定电流	A	630
5	额定有功负载开断电流	A	630
6	额定闭环开断电流	A	630
7	5%额定有功负载开断电流	A	31.5
8	额定电缆充电开断次数	A	10
9	额定电容开断电流	A	400
10	额定空载变压器开断电流	A	6000KVA 变压器空载电流
11	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
12	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KV	75/85
13	额定短时耐受电流(热稳定)	KV/S	20/3
14	额定峰值耐受电流(动稳定)	KA	50
15	额定短路关合电流	KA	50
16	额定电流开断次数	次	10000
17	机械寿命	次	10000
18	触头允许磨损累计厚度	mm	3
19	分合闸操作力矩（力）	Nm/(N)	175(350)

2、负荷开关-熔断组合电器的技术参数见下表：

序号	名称	单位	参数
1	额定电压	KV	12
2	工作电压	KV	12
3	额定频率	Hz	50
4	熔断器额定电流	A	125	200
5	额定转移电流	A	2000	3150
6	熔断器触发开关的分闸时间	ms	35±5
7	额定短路开断电流（预期有效值）	KA	31.5
8	额定短路关合电流（预期峰值）	KA	80
9	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
10	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KA	75/85
11	熔断器撞击器输出能量	J	2-5

3、组合电器所配熔断器的技术参数（见下表）

型号	额定电压	熔断器额定电流	额定开断电流	熔体额定电流
SDLAJ	12	40	50	6.3,10,16,20,25,31.5,40
SFLAJ		100		50,63,71,80,100
SKLAJ		125		125

4、真空灭弧室装配调整的技术参数（见下表）

序号	项目	单位	参数
1	触头开距	mm	8+1
2	触头形程	mm	3+1
3	平均合闸速度	m/s	0.6±0.2
4	平均分闸速度	m/s	1±0.2
5	三相触头分、合闸不同期性	ms	≤2
6	触头合闸弹跳时间	ms	≤2
7	带电体之间及相对地距离	mm	≥125
8	上、下支架主回路电阻	μΩ	≤60

外形图

dzsc/17/8372/17837291.jpg

1、合闸弹簧
2、操动机构
3、导向套
4、调节螺套
5、分闸缓冲垫
6、分闸缓接簧
7、支架
9、绝缘子
10上支架
11、真空灭弧室
12、绝缘保持架
13、下支架
14绝缘推拉杆

dzsc/17/8372/17837291.jpg

1、合闸弹簧
2、操动机构
3、导向套
4、调节螺栓
5、分闸缓冲垫
6、分闸接簧
7、支架
8、绝缘子
9、隔离刀
10、上支架
11、真空灭弧室
12、绝缘保持架
13、下支架
14、绝缘推拉杆
15、熔管
16、螺杆
17、螺母
18、接地刀

dzsc/17/8372/17837291.jpg

1、组合电器
2、Φ20钢管（用户自备）
3、弯连接
4、操动机构
5、操动手柄
6、连接螺栓

乐清市前高电气有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 张秋慧
电话：0577-62900467
传真：0577-62900467
手机：
QQ ：

公司相关产品

供应GN6 GN8户内高压隔离开关 GN6-10

信息内容：

品牌:前高电气上海中科电气型号:GN6-10/400A GN6-10/630 GN6-10/1000A GN8-10/400A GN8-10/630 GN8-10/1000A 额定电压:12K（V）额定电流:200-1000A（A）峰值耐受电流:50KA（A）产品认证:CCCdzsc/17/9281/17928161.jpgdzsc/17/9281/17928161.jpgGN6/8-6/10户内高压隔离开关 Series Indoor H.V.Load Switch额定电压：6KV 10KV额定电流：200A、400A、600A、1000A机械寿命：≥2000次安装尺寸：(6)646×280 (8)680×280静拉力(N):Fa2=500N Fb2=170N操作力矩：200NmGN6-12系列户内高压隔离开关是三相交流50Hz高压开关设备，用于额定电压为10kV的电力系统中, 作为有电压无负载的情况下分、合电路之用.其使用条件如下: 1、海拔高度不超过1000米: 2、环境温度不高于+40℃,不低于-30℃: 3、相对湿度不大于85%（+20℃）注:当海拔高度超过1000米,或环境温度于+40℃,应遵守GB311-64"高压电气设备绝缘试验电压和试验方法"和GB763-74"交流高压电器在长期工作时的发热"等标准的规定使用此种隔离开关.Rated Voltage(V):6kV、10kVRated Current(A):200A、400A、600A、1000AMechanical span(time):≥2000(times)Install...

详细内容>>

生产GN2户内高压隔离开关GN2-35可配用CS6

信息内容：

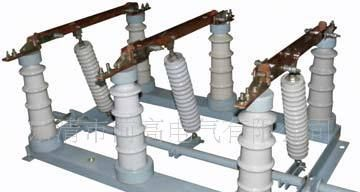

品牌:前高电气上海中科电气集团型号:GN2-35/2000 GN2-35/3000 GN2-12/1000 GN2-12/1250 GN2-12C/400 额定电压:40.5K（V）额定电流:2000-3000（A）峰值耐受电流:50K（A）产品认证:CCCdzsc/17/9281/17928186.jpg额定电压：10KV额定电流：2000A、3000A、机械寿命：≥2000次安装尺寸：910×346静拉力(N):Fa2=750N Fb2=250N操作力矩：250Nm-350NmRated Voltage(V):10kVRated Current(A):2000A、3000AMechanical span(time):≥2000(times)Installation Dimensions:910×346Static pulling force:Fa2=750N Fb2=250Nperation moment:250Nm-350Nm概述 GN19-12型系列户内高压隔离开关系高压开关设备，用于额定电压12千伏，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型和加装带电显示装置等。主要技术参数型号额定电源（kV）额定电流（A）4秒热稳定电流（kA）动稳定电流（kA）GN19-10(C)400-12.51240012.531.5GN19-10(C)630-206302050GN19-10(C)1000-12.5100031.580GN19-10(C)1250-40125040100 产品型号、价格如有与图片不一致，请定货电话确认为准！联系人：张...
