供应组合式变压器SC(B)系列树脂浇注干式电力变压

价格：

9600.00

详细介绍
企业详情

品牌:国产型号:SC(B)系列树脂浇注干式电力变压器额定电流:SC(B)系列树脂浇注干式电力变压器（A）冲击耐受电压:SC(B)系列树脂浇注干式电力变压器（KV）壳体防护等级:IP30 重量:1（kg）产品认证:CCC

SC(B)系列树脂浇注干式电力变压器

dzsc/17/8369/17836999.jpg

一 SC(B)系列树脂浇注干式电力变压器 1.SC(B)9-30~3150系列树脂浇注干式变压器（带外壳） 2.SC(B)10-30~3150系列树脂浇注干式变压器（带外壳）dzsc/17/8369/17836999.jpg2. 技术规范
2.1电压等级：10Kv\35kV
2.2容量范围：30-3150Kva
2.3调压方式：无励磁调压
2.4分接范围：±2×2.5或±5%
2.5频率：50Hz或60Hz
2.6联结组标号：Yyn0,Dyn11
2.7短路阻抗：标准阻抗（见技术参数）
2.8温升：100k
2.9冷却防式：AN或AF
2.10防护等级：户内：IP00、IP20 户外：IP23
2.11绝缘等级：F级
2.12绝缘水平：10kV级工频耐压 28/3kV 冲击耐压75kV
35kV级工频施压 70kV 冲击耐压170kV
3. 执行标准
3.1GB6450-1986《干式电力变压器》
3.2GB/T10228-1997《干式电力变压器技术参数和要求》
3.3GB4208-1993《外壳防护登记（IP代码）》 4. 结构特点
4.1体积小、免维护，安装简便。
4.2防潮性能好，在100%温度下正常运行，停运后，不经预干燥可投入运行。
4.3机械强度高，过载能力强，安全运行可靠性高。
4.4机械行业标准JB/T10088《6-220kV变压器声级》

5.产品外壳防护：我公司配套的保护外壳，有铝合金外壳。不锈钢外壳，普通钢外壳。
5.1变压器保护外壳的防护等级为IP20和IP23两种
5.2IP20外壳可防止直径大于12mm的固体异物进入，为带电部分提供安全屏障。IP23外壳功能外，还具有防止垂线成600角以内的水滴流入，可适用于户外运行。5.3配有高压及及低压电缆进出线支架式接线更方便。

6冷却方式
干式变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。
6.1自然空气冷却方式（AF）时，正常使用条件下，变压器可连续输出100%的额定容量。
6.2强迫空气冷却（AF）时，正常使用条件下，变压器输出容量可提高50%。
6.3我公司采用横流式风机作为冷却系统，其优点为：*风压均匀，冷却效果好；*体积小，占用空间小;*风量大，能耗低。

SC(B)9系列10kV电力变压器（带外壳）

型号	UK（%）	尺寸（mm)									(重量）kg
型号	UK（%）	a	b	c	d	d1	e	f	g	h	(重量）kg
SC9-30/10	4	1200	1000	1100	520	520	215	230	720	740	340
SC9-50/10		1300	1000	1100	520	520	220	230	760	780	480
SC9-80/10		1300	1100	1200	520	520	220	235	780	800	600
SC9-100/10		1400	1200	1200	520	520	220	235	980	940	660
SC9-125/10		1400	1200	1200	520	520	230	240	1010	1030	800
SC9-160/10		1500	1200	1300	520	520	240	245	1040	1070	940
SC9-200/10		1500	1200	1400	520	520	240	245	1140	1170	1060
SC9-250/10		1500	1200	1500	520	520	240	240	1260	1290	1240
SC9-315/10		1500	1200	1600	670	670	250	255	1310	1340	1460
SC9-400/10		1500	1200	1700	670	670	250	255	1440	1470	1720
SC9-500/10		1600	1300	1800	670	670	260	255	1540	1580	2300
SC9-630/10		1700	1300	1900	670	670	265	255	1580	1640	2500
SC9-630/10	6	1800	1300	1800	670	670	265	255	1420	1470	2480
SCB9-800/10		1800	1400	1800	820	820	270	275	1440	1490	2890
SCB9-1000/10		1900	1500	1900	820	820	270	285	1540	1600	3550
SCB9-1250/10		2000	1500	2000	820	820	280	285	1630	1690	4020
SCB9-1600/10		2100	1600	2100	820	820	295	300	1710	1770	4960
SCB9-2000/10		2200	1600	2300	1070	1070	295	305	1890	1950	5440
SCB9-2500/10		2200	1600	2400	1070	1070	300	300	2110	2170	6600
SCB9-		2400	1700	2600	1070	1070	310	320	2280	2270	8360

SC(B)10系列10kV电力变压器（带外壳）

型号	UK（%）	尺寸（mm)									(重量）kg
型号	UK（%）	a	b	c	d	d1	e	f	g	h	(重量）kg
SC10-30/10	4	1280	1100	1160	520	520	210	220	730	780	360
SC10-50/10		1320	1100	1170	520	520	220	240	770	800	470
SC10-80/10		1400	1200	1280	520	520	235	245	840	860	650
SC10-100/10		1500	1200	1350	520	520	235	245	1040	1060	740
SC10-120/10		1500	1200	1350	520	520	235	245	1020	1110	830
SC10-160/10		1500	1300	1350	520	520	245	255	1100	1160	880
SC10-200/10		1500	1300	1480	520	520	245	255	1130	1180	1030
SC10-250/10		1500	1300	1580	520	520	250	260	1200	1200	1270
SC10-315/10		1500	1300	1560	670	670	250	260	1300	1270	1420
SC10-400/10		1600	1300	1660	670	670	255	265	1400	1460	1730
SC10-500/10		1700	1300	1780	670	670	260	270	1500	1550	2140
SC10-630/10		1800	1400	1850	670	670	265	275	1550	1570	2600
SC10-630/10	6	1800	1400	1860	670	670	270	280	1470	1620	2520
SCB10-800/10		1900	1500	1880	820	820	275	280	1460	1680	2920
SCB10-1000/10		1900	1500	1990	820	820	280	285	1550	1680	3470
SCB10-1250/10		2100	1600	2080	820	820	285	290	1720	1820	4150
SCB10-1600/10		2100	1600	2250	820	820	300	300	1920	2010	5030
SCB10-2000/10		2300	1700	2450	1070	1070	305	310	1950	2010	5700
SCB10-2500/10		2400	1700	2550	1070	1070	310	310	2120	2200	6900
SCB10-3150/10		2500	1700	2780	1070	1070	320	320	2250	2350	7650

外形尺寸图dzsc/17/8369/17836999.jpg 注：变压器载运输和运行时不安装小车轮温控器安装在外壳低压侧 温控原理图dzsc/17/8369/17836999.jpg 温度控制系统控制系统采用系统温度控制器械，该温控器利用埋设载变压器三相低压绕组中最热点温度，并通过数字显示，运行人员可随时了解变压器运行温度，还可以设定控制器温度转折点，启停风机，超温报警，超温跳闸及控制系统故障保护、报警，如风机过载、断相等保护，确保变压器能够安全，可靠运行。

。

四川省格辉阳电气有限责任公司主要生产经营电气产品：高低压成套设备及元器件、变压器、开关柜、断路器、隔离开关、互感器、避雷器、直流屏、EPS、UPS、综合自动化、电力电缆、桥架、金具、绝缘子、母线、输配电设备，经销电厂机电设备及物资，电力设备与合作商家配套可作0.4~550KV等级，产品认证齐全，安全可靠，质量三包。公司同时兼营工控产品、机电产品、弱电产品、电脑科技产品、电器（家电）产品、 IT数码产品、新能源成套产品等。工控产品--PLC 、变频器、传感器、仪表、自动控制、人机界面、DCS、SCADA 系统及设备。机电产品--发电机、汽轮机、水轮机、电机、空压机、起升机械、桥机、门机等机电设备及物资。弱电产品：安防设备报警设备门禁车辆管理系统智能楼宇智能家居 LED屏网络设备交换机等、承接系统集成、弱电工程。电脑科技产品-品牌电脑、手机、数码相机、摄像机、U盘、移动数码产品、电脑周边产品等。电器家电产品--家用电器、电动车、非机动车、机动车（非品牌）新能源--能源科技产品、风力发电机、太阳能电力、风光互补、太阳能路灯、庭院灯、草坪灯等。建筑工程--电力、弱电及系统集成、水电、机电设备工程。工贸服务--国内、国际贸易。公司本着以人为本、科技为先、诚信至上、服务一流的宗旨。质量和售后服务有可靠的保证。我们品质保证、质量三包、励精图治、创造精品。热忱欢迎各界朋友莅临指导，四川省格辉阳电气有限责任公司愿与各界朋友友好合作，互惠互利、共同发展。携手格辉阳共创事业辉煌！

四川省格辉阳电气有限责任公司

公司信息未核实

所属城市：四川眉山
[联系时请说明来自维库仪器仪表网]
联系人： 杨升学
电话：028-38950152
传真：028-38950152
手机：
QQ ：

公司相关产品

组合式变压器

信息内容：

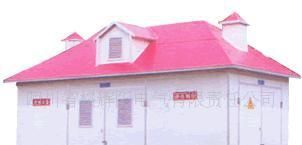

品牌:国产型号:组合式变压器额定电流:3150（A）冲击耐受电压:10（KV）壳体防护等级:IP44 重量:1（kg）产品认证:CCCdzsc/17/8370/17837006.jpg组合式变压器是将变压器器身、高压负荷开关、熔断器及高低压连线放置在全密封的油箱内，用变压器油作为带电部分相间及对地的绝缘介质的一种新型配电设备。由于组合式变压器具有成套性强、体积小、占地少，能深入负荷中心、提高供电质量、减少线路损耗，缩短送电周期，选址灵活、对环境适应性强，且能美化城市环境、安装方便、运行可靠及投资少、见效快等一系列优点，是城市电网建设与改造的必需设备。我公司开发研制的 CBW 系列组合式变压器；由于其结构紧凑、体积小、经济实用等优势，为广大供电部门和用户所喜爱。产品型号：CBW-50~1600主要技术参数：额定电压≤ 10kV ，额定容量≤ 1600kVA ， 9 型、 10 型、 11 型产品，欧式箱式变电站。主要使用领域：组合式变压器适用于城市公共配电、高层建筑、住宅小区、公园、高速公路等，还适用于油田、工矿企业及施工场所等。组合式变压器是将变压器器身、高压负荷开关、熔断器及高低压连线放置在全密封的油箱内，用变压器油作为带电部分相间及对地的绝缘介质的一种新型配电...
