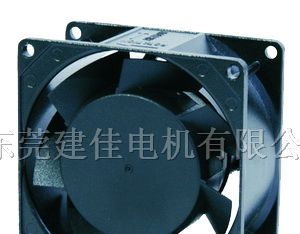

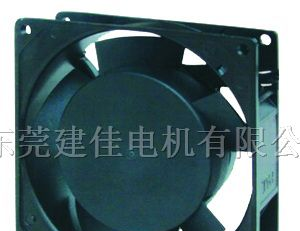

供应AC9238散热风扇 工业风机 轴流风扇
| 价 格： | 面议 | |
| 型号/规格： | 92X92X38MM | |
| 品牌/商标： | JIANJIA |
|
规 格 说 明 书 | ||||||||
| Specifications | ||||||||
| 3、机构 Mechanical | ||||||||
| 3-1、外观尺寸 External dimension | 92*92*38 MM | |||||||
| 3-2、重量 Weight | 270g(lead wire 80mm& without connector) | |||||||
| 3-3、轴承 Bearing | 滚珠轴承Ball bearing | |||||||
| 4、 电气特性 Electrical characteristics(在通风及额定电压条件下 in free air at rated voltage) | ||||||||
| 4-1、额定电压 Rated voltage | 220-240V/50-60HZ | |||||||
| 4-2、额定电流 Rated current | 0.08±10%A | |||||||
| 4-3、额定输入功率 Rated input power | 13±10%W | |||||||
| 5、 效率 Efficiency | ||||||||
| 5-1、风扇转数 Rated speed(范围 range) | 2400RPM±10% | |||||||
| 5-2、风量 Maximum air flow | 32-36CFM | |||||||
| 5-3、静压 Maximum static air pressure | 0.22Inch-H2O | |||||||
| 6、 特性规格 Characteristics | ||||||||
| 6-1、 操作电压 Operating voltage range | 120V～240V | |||||||
| 6-2、 起动电压 Staring voltage | 85V(ON/OFF) | |||||||
| 6-3、 锁定电流 Locked current | 0.082A(Reference) | |||||||
| 6-4、 操作温度 Operating temperature | -10℃~+70℃ | |||||||
| 6-5、 储存温度 Storage temperature | -30℃~+85℃ | |||||||
| 6-6、 环境湿度测试 Environment humidity | 10%(RH)45℃ for 24 hours & 98% (RH) 45℃ for 24 hours | |||||||
| 6-7、 绝缘阻抗强度 Insulation resistance | 在本体与两条导线间加 500V 直流电压之绝缘阻抗10MΩ以上 At least 10MΩ at 500 VDC between housing and both lead wires | |||||||
| 6-8、 绝缘耐压强度 Dielectric strength | 必须能抵抗在本体与两线间加 1800V 交流电压1分钟 1mA Withstand 1800 VAC 1 minute 1mA between housing and both lead wires | |||||||
| 6-9、预期寿命(MTBF)：指在额定电压及正常温度，湿度条件下连续运转。 | ||||||||
| Life ecpectance:continuous operation at rated voltage and normal temperature & humidity | ||||||||
| 6-9-1、含油轴承预命：20000小时 | ||||||||
| Sleeve bearing life expectance:20000Hours | ||||||||
| 6-9-2、双滚珠轴承预期寿命：50000小时 | ||||||||
| Two balls bearing life expectance:50000Hours | ||||||||
| 6-10、端子抗拉强度 Tensible strength of connector | 15秒不会脱落 | |||||||
| 规 格 说 明 书 | |||||
| Specifications | |||||
| 9、原材料 Material | |||||
| 项次 | 主要元件 | 材质或型式 | 等级 | UL 号码 | 备注 |
| Item | Major components | UL No. | Rmark | ||
| 9-1 | 外框 | 铝框 | |||
| Fan housing | |||||
| 9-2 | 扇叶 | PBT 85% + Fiber 15% | 94V-0 | ||
| Fan blade | |||||
| 9-3 | 轴心 | 不锈钢 | |||
| Stator core | Stainless steel | ||||
| (SUS420J2) | |||||
| 9-4 | 轴承 | 滚珠轴承或含油铜轴承 | 滚珠轴承 | ||
| Bearing | Ball bearing or sleeve bearing | Ball bearing | |||
| (Cu+GLY)-2100 | |||||
| 9-5 | 线架 | ||||
| PBT 85% + Fiber 15% | 94V-0 | ||||
| 9-6 | 矽钢片 | (H23) (H-8) | |||
| Silicon steel strip | |||||
| 9-7 | 漆包线 | 去膜直径 0.12~0.123mm | MW-2 | 耐热 Heat resistance120℃ | |
| Enamelled copper wires | Material & Specification 0.12~0.123mm | UEW | |||
| 9-9 | 电源线 Lead wires | 聚乙烯氧化物包铜线 | 94V-0 | ||
| Polyvinyl Choride enamelled | |||||
| copper wires (AWG#22) | |||||
| 9-10 | 贴纸 Label | 多元脂 | |||
| Polyester | |||||
| 9-11 | 端子接头 | ||||
| Connector housing | 94V-0 | 1007#22AWG | |||
| 10、出货检验程序 Product inspection procedur | |||||
| 本公司出货检验程序均依照下列步骤实施 Inspection procedures below are extremely followed | |||||
| 10-1、100% 生产线上电性，死角，扇叶拉拔 | |||||
| 100% Electric, rotating, dead spot, fan blade fasten, and primary noise test on production line | |||||
| 10-3、100%以手敲击测试及静音室异音过滤 | |||||
| 100% Strike test by hand and noise filter in quiet room | |||||
| 10-4、10 cm 落地试验依附MIL-STD-105E 作抽样 | |||||
| 10 cm drop test at random in accordance with MIL-STD-105E standard | |||||
| 10-5、出货抽样检验依 MIL-STD-105E 作允退判定 | |||||
| Random inspection in accordance with MIL-STD-105E standard | |||||
| 10-6、允退标准如下 Pass/Reject standard: | |||||
| 加严 Critical AQL:0.4 正常 Major AQL:0.65 宽松 Minor AQL:1.0 | |||||
