供应ZB1,ZB2,ZB3,ZB4 板形线绕电阻器
| 价 格： | 50.00 | |
| 型号/规格： | ZB1,ZB2,ZB3,ZB4 板形线绕电阻器 | |
| 品牌/商标： | 步梯 | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 工业电子电气设备 | |
| 功率分类： | 大功率（＞5W） | |
| 精度类别： | 普通型 | |
| 外形结构特征： | 片状型 | |
| 引出线类型： | 径向引出 | |
| 包装形式： | 单件包装 |
ZB1,ZB2,ZB3,ZB4 板形线绕电阻器
内容介绍：ZB1,ZB2,ZB3,ZB4板形线绕电阻器
ZB1-0.2,ZB2-21.6,ZB4-1.14,ZB1-0.25,ZB2-27.6,ZB4-1.4,ZB1-0.35,ZB2-37,ZB4-1.85,ZB1-0.4,ZB2-48,ZB4-2.5,ZB1-0.5,ZB2-68,ZB4-3.5,ZB1-0.66,ZB2-96,ZB4-4.5,ZB2-0.7,ZB2-140,ZB4-5.6,ZB2-0.9,ZB2-188,ZB4-7.5,ZB2-1.1,ZB2-260,ZB4-10,ZB2-1.45,ZB3-0.25,ZB4-15 ,ZB2-1.95,ZB3-0.32,ZB4-23,ZB2-2.8,ZB3-0.35,ZB4-35,ZB2-3.5,ZB3-0.4,ZB4-47,ZB2-4.4,ZB3-0.5,ZB4-60,ZB2-5.8,ZB3-0.6,ZB4-86,ZB2-8.0,ZB3-0.8,ZB4-122,ZB2-12,ZB3-1.2,ZB4-178,ZB2-18,ZB4-0.9,ZB4-330
特点及用途
○可单独使用，也可自由组合使用，长寿命设计
○额定功率环境温度+70℃
○使用温度范围 -55℃~+315℃
○绝缘电压 AC 2.5KV（交流10mA 1分钟不击穿，无闪烁）
○阻值允许偏差 ±10%
○额定功率 ZB1 ZB2 为350W,ZB3 ZB4 为450W
○主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。
dzsc/17/8207/17820723.jpg
外型尺寸
| 型号 | 外形尺寸(mm) | ||||
| L1 | L2 | L3 | H | h | |
| ZB1/ZB2 | 304 | 274 | 240 | 108 | 27 |
| ZB3/ZB4 | 365 | 335 | 300 | 108 | 27 |
主要性能指标
| 型号 | 电阻阻值(Ω) | 额定电流(A) | 型号 | 电阻阻值(Ω) | 额定电流(A) | 型号 | 电阻阻值(Ω) | 额定电流(A) |
| ZB1-0.2 | 0.2 | 43 | ZB2-21.6 | 21.6 | 4.0 | ZB4-1.14 | 1.14 | 19.9 |
| ZB1-0.25 | 0.25 | 38 | ZB2-27.6 | 27.6 | 3.5 | ZB4-1.4 | 1.4 | 17.7 |
| ZB1-0.35 | 0.35 | 32 | ZB2-37 | 37 | 3.1 | ZB4-1.85 | 1.85 | 15.4 |
| ZB1-0.4 | 0.4 | 29 | ZB2-48 | 48 | 2.7 | ZB4-2.5 | 2.5 | 15.4 |
| ZB1-0.5 | 0.5 | 26 | ZB2-68 | 68 | 2.3 | ZB4-3.5 | 3.5 | 11.2 |
| ZB1-0.66 | 0.66 | 23 | ZB2-96 | 96 | 1.9 | ZB4-4.5 | 4.5 | 10.1 |
| ZB2-0.7 | 0.7 | 22.3 | ZB2-140 | 140 | 1.6 | ZB4-5.6 | 5.6 | 8.9 |
| ZB2-0.9 | 0.9 | 19.9 | ZB2-188 | 188 | 1.4 | ZB4-7.5 | 7.5 | 7.7 |
| ZB2-1.1 | 1.1 | 17.7 | ZB2-260 | 260 | 1.2 | ZB4-10 | 10 | 6.6 |
| ZB2-1.45 | 1.45 | 15.4 | ZB3-0.25 | 0.25 | 42 | ZB4-15 | 15 | 5.4 |
| ZB2-1.95 | 1.95 | 13.8 | ZB3-0.32 | 0.32 | 37 | ZB4-23 | 23 | 4.4 |
| ZB2-2.8 | 2.8 | 11.2 | ZB3-0.35 | 0.35 | 35 | ZB4-35 | 35 | 3.5 |
| ZB2-3.5 | 3.5 | 10.1 | ZB3-0.4 | 0.4 | 32 | ZB4-47 | 47 | 3.1 |
| ZB2-4.4 | 4.4 | 8.9 | ZB3-0.5 | 0.5 | 29 | ZB4-60 | 60 | 2.7 |
| ZB2-5.8 | 5.8 | 7.7 | ZB3-0.6 | 0.6 | 26 | ZB4-86 | 86 | 2.3 |
| ZB2-8.0 | 8.0 | 6.6 | ZB3-0.8 | 0.8 | 23 | ZB4-122 | 122 | 1.9 |
| ZB2-12 | 12 | 5.4 | ZB3-1.2 | 1.2 | 19 | ZB4-178 | 178 | 1.6 |
| ZB2-18 | 18 | 4.4 | ZB4-0.9 | 0.9 | 22.3 | ZB4-330 | 330 | 1.2 |
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈经理
- 电话：025-86970136
- 传真：025-86970122
- 手机：13951627812
- QQ ：
供应RXW大功率波纹线绕电阻器

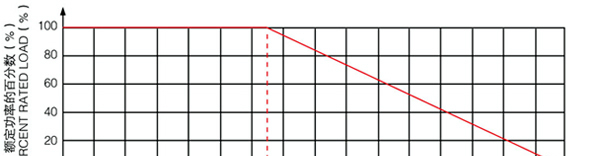

信息内容：RXW 大功率波纹线绕电阻器(10W,20W,30W,40W,50W,80W,100W,150W,200W,300W,500W,800W,1000W,2000W,3000W,5000W,8000W,10000W) 内容介绍：RXW 大功率波纹线绕电阻器表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感, 主要用于电梯、起重机、轧机、拉丝机、离心机、负载测试等。产品命名大功率波纹电阻,制动电阻，起重电阻，电力电阻，机车电阻，负载电阻，老化电阻，变频电阻，工业电阻，功率型号10W,20W,30W,40W,50W,80W,100W,150W,200W,300W,500W,800W,1000W,2000W,3000W,5000W,8000W,10000W 特点及用途○过负荷能力强，热稳定性好，使用寿命长○表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感○采用耐高温、阻燃并绝缘的无机涂料（油漆），有效保护电阻丝不被氧化，延长使用寿命○主要用于电梯、起重机、轧机、拉丝机、离心机、负载测试等。 dzsc/17/8207/17820724.jpg 外型尺寸 型号 额定功率(W) 尺寸(mm) A±1 B±1 C±1 D±1 E±1 F±1 G±1 H±1 l±1 K±1 L±1 M±1 RXW 10W 14 6 32 19 15 5 3 6 40 40 61 84 20W 21 13 30 22 20 5 3 6 50 52 75 98 30W 21 13 30 22 20 5...
供应RX20功率型被釉线绕电阻(8W-3000W)

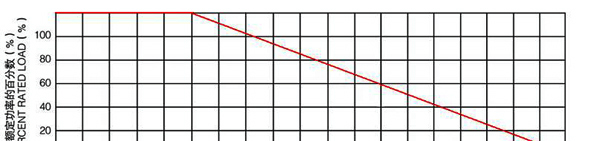

信息内容：RX20 功率型被釉线绕电阻器(8W,10W,20W,30W,50W,75W,100W,120W,150W,200W,300W,500W,800W,1000W,1200W,1500W,2000W) 内容介绍：RX20 功率型被釉线绕电阻表面上釉膜，散热性好，耐腐蚀抗氧化，可在恶劣环境下长期使用,使用寿命长,线绕电阻, 可调电阻,被釉电阻, 老化线绕电阻，制动电阻,刹车电阻,功率规格8W,10W,20W,30W,50W,75W,100W,120W,150W,200W,300W,500W,800W,1000W,1200W,1500W,2000W,2500W,3000W,0.1R,0.2R,0.5R,1R,10R,50R,100R,250R,1KR,2KR,2.2KR,3.9KR,10KR,11KR,22KR,33KR。 特点及用途○功率适用范围宽○电阻表面被釉，耐腐蚀、耐高温，可在恶劣环境中使用○耐潮湿，绝缘度高，过负荷能力强，热稳定性好，使用寿命长○T型为可调电阻，方便电阻阻值调节使用○电源测试，电路负载、变频器、起重、制动、电力、船舶、工业自动化等机电装备 dzsc/17/8207/17820726.jpg 外型尺寸 型号 额定功率(W) 外形尺寸(mm) 重量(g) L D d H h L1 K b t d1 c 固定 可调 RX20 8W 35 14 5.5 - 28.5 - - 3.5±0.8 4.5 2 8±1.5 23 - 10W 41 14 5.5 31 28.5 20 6±2 27 34 15W 45 17 8 34 31 23 36 42 ...
