供应分体型超声波明渠流量计 手持式超声波流量计
| 价 格： | 4500.00 | |
| 型号/规格： | ZRN-3000 | |
| 品牌/商标： | 中瑞能 |
| ZRN-3000分体型超声波明渠流量计 | |
| 加入时间：1999-4-13 16:42:37 | |
| dzsc/17/8206/17820605.jpg | |
| ∷产品简介∷ | |
|
超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。 由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。 二：产品特点： ●物理全封闭探头 改变传统的探头灌注泡沫胶密封胶工艺，采用一体铸造全封闭伍缝隙探头，防护等级IP68，防水 放尘 防潮等有明显优势，更适应在野外等恶劣场合使用，使用寿命提高3-5年。 ●全中文人性化液晶显示 全中文12864点液晶显示，在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度，输出电流等参数，只需要看一个页面就能了解到所有的信息。 ●灵活的测量模式 时时液位与距离两种测量模式，并可以灵活设置参考位置，让流量更直观 ●多样的测量时间相应速度 根据不同现场环境可选择快速，中速，慢速，大大的提高了明渠流量计的稳定性与精度。 ●参数锁定功能 调试好参数以后，可以锁定键盘，防止别人任意调动已经设置好的参数。 ●参数设置更简单 无需以往明渠流量计复杂的参数设置，我们的软件做到了内部完全智能化，三角堰直接安装直接使用，矩形堰只需要选择堰道口宽度，巴歇尔槽只需要设置c值与n值 三：原理说明 ZRN2000系列仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系反算出流量。 3.1：超声波测液位原理 发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。 3.2：量水堰槽的测流量原理 流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。通过测量水位可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响减小至最小 12 三角堰矩形堰巴歇尔槽现场效果图（如上图）
巴歇尔槽现场安装及安装效果图（如上图）
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如上图） 五： 安装探头注意事项 超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置（如下图的La)；三角堰、矩形堰在上游一侧，距堰板3～4倍过堰水深处。（如下图）
六： 安装量水堰槽注意事项 安装量水堰槽须注意几个问题，否则影响测流精度： 6.1：量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。 6.2：量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度 6.3：量水堰槽的上游应有大于 | |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周有胤
- 电话：010-57117772
- 传真：010-58857017
- 手机：13810802074
- QQ ：
供应明渠超声波流量计 手持式超声波流量计 安装选型
信息内容：ZRN-2000明渠超声波流量计 加入时间：1999-4-14 18:35:50 dzsc/17/8206/17820606.jpg ∷产品简介∷ ZRN-2000一体式明渠流量计 ZRN-3000分体式明渠流量计 2010年北京中瑞能仪表技术有限公司推出电池供电便携式超声波明渠流量计 具体参数以及图片请咨询相关销售人员 免费咨询电话：400-676-6002 dzsc/17/8206/17820606.jpg 各型号巴歇尔槽 一：产品介绍 超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。 由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。 二：产品特点： ●物理全封闭探头 改变传统的探头灌注泡沫胶密封胶工艺，采用一体铸造全封闭伍缝隙探头，防护等级IP68，防水 放尘 防潮等有明显优势，更适应在野外等恶劣场合使用，使用寿命提高3-5年。 ●全中文人性化液晶显示 全中文12864点液晶显示，在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度，输出电流等参数，只需要看一个页面就能了解到所有...
供应超声波热量计 北京中瑞能

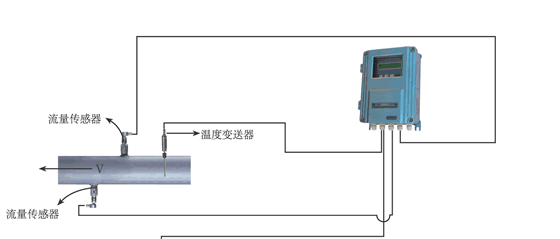

信息内容：ZRN-100超声波热量计 加入时间：2001-3-16 20:45:26 dzsc/17/8206/17820607.gif ∷产品简介∷ ZRN-100系列超声波热量计是在超声波流量计基础上加配一对温度变送器而实现热量计量功能的。可循环显示正、负、净累积热量与累积流量和瞬时热量与流量计及时间、温度等值。 ●热量计算公式：热量=流量×(A11温度下的水的热焓值-A12度下的水的热焓值) ●国际标准热焓值表已存于热量计中 ●超声波流量计介绍详见固定式超声波流量计 dzsc/17/8206/17820607.gif
