供应涡轮流量计 超声波流量计 流量计安装选型 询价
| 价 格： | 3500.00 | |
| 型号/规格： | ZRN-LW-C系列 | |
| 品牌/商标： | 中瑞能 |
| ZRN-LW-C系列涡轮流量计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 加入时间：2000-7-26 20:35:29 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dzsc/17/8206/17820602.jpg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ∷产品简介∷ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品简介： 现场显示带输出型 介质温度：(-20～80) ℃、(-20～120) ℃；环境温度：(-20～55) ℃； 准确度：0.2级（特定）、0.5级、1级； 重复性：指示值的±0.2%； 显示方式：现场单排或双排液晶显示瞬时流量和累计流量； 输出方式：4～20mA或1～5V两线制电流输出(也可脉冲输出)； 供电电源：外供+24VDC； 传输距离：传感器至显示仪表的距离500米； 本体材质：304钢、316钢、316L钢； 叶轮材质：2Cr13（镀镍、镀钛处理）、PVC； 轴承材质：硬质合金、陶瓷（需定做）； 连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口； 法兰标准：GB/T9112、9113、9115、9117-2000国家标准； 工作压力：1.6～2.5MPa(25~42MPa高压需定做加工)； 防护等级：IP65；防爆等级：ExdIICT5； 产品详细介绍： 一、概述 TU-LW涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。流量计具有结构简单、度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。 二、产品特点： 1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。 2．结构简单、牢固以及拆装方便。 3．测量范围宽，下限流速低。 4．压力损失小，重复性好，度高。 5．具有较高的抗电磁干扰和抗振动能力。
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k; 式中： f——脉冲频率[Hz]； k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位 Q——流体的瞬时流量（工作状态下）[m3/h]； 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 四．主要技术性能： 1.公称通径：（4～200）mm基本参数见表一； 2.介质温度：（-20～80）℃、（-20～120）℃； 3.环境温度：（-20～55）℃； 4.准 确 度：±0.2%、±0.5%、±1％； 5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）； 6.供电电源：电压：12V±0.144V, 电流：≤10mA； 7.输出电压幅值：高电平≥8V，低电平≤0.8V； 8.传输距离：传感器至显示仪表的距离可达250米； 9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）； 10.显示方式：现场液晶显示瞬时流量和累计流量； 11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周有胤
- 电话：010-57117772
- 传真：010-58857017
- 手机：13810802074
- QQ ：
供应液体涡轮流量计 涡街流量计安装选型 询价
信息内容：ZRN-LW-A系列液体涡轮流量计 加入时间：2000-7-26 20:31:36 dzsc/17/8206/17820603.jpg ∷产品简介∷ 产品内容： 产品名称：ZRN-LW-A系列液体涡轮流量计 产品简介：输出方式:三线制电压脉冲输出(三芯屏蔽电缆)； 供电电源:电压12V±0.144V电流≦10mA； 传输距离:传感器至显示仪表的距离250米；准 确 度:0.2级（特定）、0.5级、1级； 本体材质:304钢、316钢、316L钢； 连接方式:螺纹、法兰、法兰夹装、卫生卡箍接口； 产品详细介绍： 一、概述ZRN-LW涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。二、产品特点：1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。2．结构简单、牢固以及拆装方便。3．测量范围宽，下限流速低。4．压力损失小...
供应多谱勒明渠超声波流量计 手持式超声波流量计

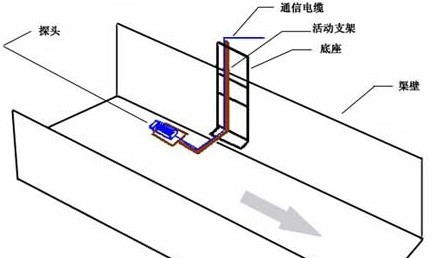

信息内容：ZRN-5000多谱勒明渠超声波流量计 加入时间：1995-3-9 18:17:57 dzsc/17/8206/17820604.jpg ∷产品简介∷ ZRN-5000多谱勒明渠超声波流量计各部件名称如下：探头 终端机 通信电缆 输出输入数据线 转接线 充电器 dzsc/17/8206/17820604.jpg 探头前端的两个圆形装置为超声波发射与接收装置，不得用硬物划伤或冲撞，在安装使用时才将其保护罩去掉；底部网状圆孔内置压力传感器，不得用细长硬物去接触，在安装使用时才将其保护贴膜揭掉；两翼的四个孔为安装孔，用M6不锈钢螺丝与底座固定。 二：测量原理 产品有三个功能：测平均流速、测水深、测水温。2.1：水温测量：其中水温测量使用温度探头，温度探头不与水接触，紧贴仪器外包装材料顶部，需要置于水底一定时间后才能反映实际水温。测水温的目的是校正超声波在水中的速度，并修正压力传感器所测得的水位值。2.2：水深测量（过水断面面积）：水深测量使用进口高精度压力传感器，置于仪器底部，其探头感应部位与水直接接触；水深测得后，通过渠道段断面形状可求得过水断面面积。2.3平均流速测量：流速的测量是通过超声波探头（换能器）发射与接受超生波信号并做相应的计算处理而获得的：换能器1发射...
