柏克三相中大功率在线式工频UPS电源
| 价 格： | 420.00 |
品牌:柏克 型号:MTT 设备类型:在线式UPS 额定容量:30（KVA） 输出电压范围:380（V） 输入电压范围:380（V） 备用时间:按需配置 转换时间:0（毫秒(ms)） OEM:可OEM
MTT-30KVA中大功率三进三出在线式UPS，容量从10KVA到800KVA，该系列产品采用高速微处理器（MCU）和可编程逻辑器件（CPLD），经软件编程控制。功率器件采用当今的第六代低损耗大功率IGBT和静态开关。该系列产品是集国际的控制器件和的软件为一体的电源产品。
dzsc/17/8123/17812342.jpg
dzsc/17/8123/17812342.jpg
应用领域：
电信、银行、证券、交通、电力、工业等行业。
主要性能特点：双变换纯在线式设计，高速的表态开关切换。
智能数字化控制技术：
※ 采用三块高速微控制器和可编程逻辑器件来实现电路控制，参数设定、运行管理、先进的自检和自侦测功能，可对电路板上的所有独立电路连接进行自检和故障分析。您可以充分信赖经过数码变换的正弦波电压，及完美运行的新方案：满足您的实际需要。
高效的IGBT（Insulated Gate Bipolar Transiator）逆变技术：
※ IGBT良好的高速开关特；具有高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制工率。第六代IGBT具有更低的饱和压降，逆变器的工作效率更高，可靠性更高。
优越的负载特性：
※ 完全满足从0至100%负载的跃变，而无需切换到旁路，并保护输出稳定可靠。
直观的LED状态指示：工作流程式状态指示，一目了然。
人性化的触摸屏大屏幕LCD中英文显示：
※ 流程图运行状态直观显示，智能图标的触摸按钮，表格式的数据资料、事件记录显示，中英文可选菜单操作。
完善的保护功能：
※ 输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
高性能的动态特性：
※ 采用瞬时控制方式和有效值等多种反馈控制，既实现了高动态调节，减小输出电压失真度。
三相分调，平衡稳压：
※ 三相独立控制，实现了以瞬时过载平衡度的控制。可实现输出100%的负载不平衡。
可选配输入谐波滤波器或12脉波整流器：
※ 有效的抑制输入的谐波污染，提高UPS的输入功率因数，减小输入的谐波电流。
智能化的电池管理：
※ 智能电池充电：根据用户的电池配置自动调整电池的充电参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电，放电管理。延长电池的使用寿命，减少管理员的负担；
可选配电池巡检模块：
※ 可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警，通知管理员。
智能侦测功能：
※ 该系统的微处理器时时对所有的电源状态、断路器状态，熔断器状态和所有的电路工作状态进行在线侦测，如有故障立即保护并报警通知管理员。
智能通讯:
※ RS232和RS485通讯端口真正实现多用途通讯和远程监视。
※ 可选配SNMP卡，实现远程监控和网络管理；
※ 可选配干接点接口，采用无源接点实现对UPS的状态监控。
个性化的设置：
※ 可根据输入的供电的不同，对输入的参数进行适当的调节。
整机的工作原理：
※ 该UPS是一个多重保护的交流供电设备。当主电正常时，首先将主电整流变换成纯净的直流电，滤除主电中的干扰，然后通过逆变器将直流电变换成纯净的正弦交流电输出，同时给蓄电池充电；当主电异常时，则将蓄电池储存的直流逆变为交流输出，保证用户负载的高质量的电源供电；当逆变器关闭或故障时则自动转为旁路供电。手动维修旁路保证在不断电的情况下对UPS进行维护或检修。
微处理器控制中心：
※ 微处理器（MCU）将输入、输出、电池、环境等数据经高速运算，然后控制整流器、逆变器、静态开关的运行和保护并响应外部的操作指令。
整流和充电单元：
※ 主电输入检测电路将主电输入电压频率和相位信息送到MCU进行运算，主电的电压、频率、相位在正常范围内时，MCU送出整流控制信号，整流电压从0V缓慢的上升到额定电压，减小对输入的浪涌电流冲击。由于电池组和直流总线并联运行，整流器同时对电池进行充电：当电池电压低于浮充电压时，整流器工作在恒流模式，此时MCU将电池的充电电流反馈和用户设置的电池容量信息进行计算控制；当电池充至浮充电压时，转为恒压充电模式。同时MCU还根据电池的温度信息对电池进行温度补偿充电，还根据电池的使用情况对电池进行定时维护管理（当电池长时间没有充放电时，MCU自动转为均充模式来激活电池的活性），以延长电池的使用寿命和减少用户的管理负担。
IGBT逆变单元：
※ 在直流总线正常时，MCU发出逆变控制信号，逆变电路通过SPWM驱动信号驱动IGBT逆变桥，经变压器隔离变压、滤波后，输出纯净的正弦交流电。逆变器通过调整驱动信号的脉冲宽度使输出电压从0V缓慢的上升到额定电压，通过输出反馈控制使输出稳定；同时检测输出电压、电流对逆变器进行保护。
自动和手动旁路单元：
※ 旁路电路即是将输入通过开关电路直接转换到输出供电。当逆变器关闭或故障时，MCU高速控制静态开关自动切换到旁路供电，而不间断负载的供电。
※ 旁路电源可以和主电为同一组电源，也可以是不同的交流电。
显示通讯单元：
※ 显示单元是将整机的运行状态和数据通过LED和LCD显示出来，同时还通过RS232、RS485、干接点信号、SNMP卡等，配合后台软件实现远程监控。
※ MTS系列采用了大屏幕LCD（128×64）显示,图形化的操作介面，表格式的数据显示。256条超长的事件记录，对你的供电状态进行分析和管理提供很好的帮助。

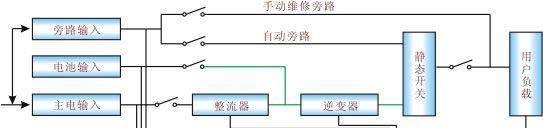

l 原理框图：
dzsc/17/8123/17812342.jpg
MTT系列主要技术参数
型 号 | MTT-30K | |
标称容量（KVA） | 30KVA | |
工作方式 | 双变换纯在线式 | |
相 数 | 三相+N+G | |
输入功率因数 | >0.8，>0.95（加滤波器或12脉冲整流器） | |
整 流 器 | 输入标称电压 | 220/380VAC、230/400VAC、240/415VAC |
范围 | ±25% | |
输入标称频率 | 50Hz±10%，60Hz±10% | |
输出纹波 | ＜2% | |
软启动 | 0～100% 5sec | |
充 电 | 充电模式 | 先恒流后恒压，带温度补偿充电和自动均浮充转换 |
浮充电压 | 432VDC | |
均充电压 | 464VDC | |
温度补偿电压 | 3mV/℃（单体） | |
充电电流 | 0.1C（根据电池容量设置自动调节） | |
充电功率 | 额定容量的20% | |
电池 | 电池类型 | 免维护铅酸蓄电池 |
电池容量 | 7～999AH可设定（根据不同功率容量范围不同） | |
电池节数 | 12V类型32节，或2V类型192节（标称电压384VDC） | |
逆
变
器
| 相 数 | 三相+N |
额定功率 | 额定容量×0.8 | |
标称电压 | 220/380VAC、230/400VAC、240/415VAC | |
输出电压稳定度 | ±1%（稳态负载），±5%（负载波动） | |
频率稳定度 | 50Hz，60Hz＜±0. 5%（不同步时） | |
波峰因数 | > 3：1 | |
输出波形失真度 | 正弦波，线性负载＜3%；非线性负载＜5% | |
动态特性 | 瞬变电压＜±5%（由0到100%跃变），瞬间恢复时间＜10ms | |
不平衡负载电压 | ＜±5% | |
过载保护 | 150%10 m；50%1S；200％200 ms | |
逆变器效率 | >95%（满载） | |
旁路 | 相 数 | 三相+N |
标称电压 | 220/380VAC、230/400VAC、240/415VAC | |
转换时间 | 0ms（静态开关零切换） | |
保护功能 | 输入保护 | 电压、频率超限；错相、缺相 |
输出保护 | 过流、短路、功因过低 | |
电池保护 | 过充保护、过放保护 | |
温度保护 | 环境过温保护、逆变器过温保护 | |
硬件故障保护 | 辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护 | |
系 统 参数 | 工作环境 | 环境温度：0～40℃，相对深度30%～90%海拔高度＜1000米（每增加100米功率下降1%，4000米） |
冷却方式 | 强制通风 | |
通讯接口 | RS232、RS485。可选干接点接口、SNMP卡（网络远程监控） | |
冗余功能 | 串联热备份或并联 | |
抗浪涌能力 | 10/700μS，5KV；8/20μS，20KA | |
防护等级 | IP21 | |
安全性能 | 输入输出对地的抗电3000VAC，漏电流小于3.5mA；绝缘电阻大于2MΩ（500VDC） | |
噪声dB | 48~55 | |
机械尺寸（W×D×H）mm | 430×750×1080 | |
重量(Kg) | 310 | |
※以上尺寸和重量仅供参考，具体尺寸和重量以实物为准※
