法兰连接型涡街流量传感器（脉冲输出）
| 价 格： | 面议 |
品牌:纳尔 型号:LUGB 类型:质量流量计 测量范围:1-999999（m3/h） 精度等级:1.0 公称通径:DN20-DN2000（mm） 适用介质:气体、液体、蒸汽 工作压力:0-40（MPa） 工作温度:-40-450（℃）
dzsc/17/8075/17807584.jpg咨询热线：13361168899 王经理
dzsc/17/8075/17807584.jpg
一. 产品的种类和适用范围
1． LUGB系列满管型压电式涡街流量仪表
2． LUGB系列插入型压电式涡街流量仪表
3． LUGE系列满管型电容式涡街流量仪表
4． LUGE系列插入型电容式涡街流量仪表
5． LUGB/E系列电池供电型涡街流量仪表
6． 潜水型/分体型涡街流量仪表（协议订货）
LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
二. 工作原理 在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
dzsc/17/8075/17807584.jpg
图(一) 旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1) 式中： f－发生体一侧产生的卡门旋涡频率 St－斯特罗哈尔数（无量纲数） V－流体的平均流速 d－旋涡发生体的宽度 由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
dzsc/17/8075/17807584.jpg
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2） K＝N/Q（1/m³） 公式（2）式中：K＝仪表常数（1/m³）。 N＝脉冲个数 Q＝体积流量（m³）
一.主要技术指标 表(一)
| 公称通径(mm) | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
| 公称压力(MPa) | DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
| 介质温度(℃) | 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
| 本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
| 度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
| 范围度 | 1：6～1：30 |
| 供电电压 | 传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池 |
| 输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
| 防护等级 | 普通型IP65 潜水型 IP68 |
| 环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 传感器：最长可达4km，两线制变送器(4～20mA)：负载电阻≤750Ω |
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨胜进
- 电话：0631-3977986
- 传真：0631-3977986
- 手机：
- QQ ：

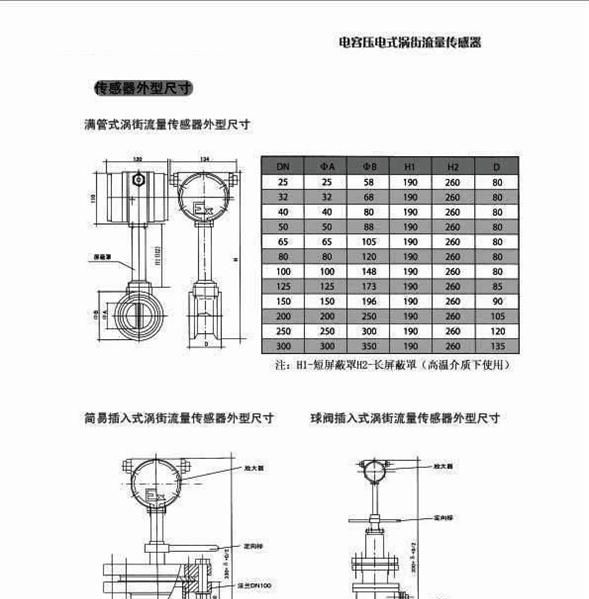

供应 高温蒸汽流量计 涡街流量表
信息内容：品牌:纳尔 型号:LU 类型:流体振荡式流量计 测量范围:0.3-445000（m3/h） 精度等级:0.5\1.0\2.5 公称通径:15-2000（mm） 工作压力:4.0（MPa） 工作温度:400（℃）dzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpgdzsc/17/8080/17808044.jpg 威海纳尔仪表设备有限公司是从事仪表研究、开发、生产、制造及经营销售的高新技术企业。 电话： 0631-3977986

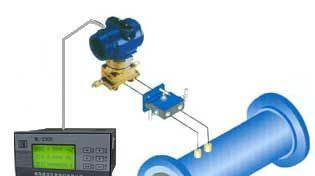

工业煤气流量计
