供应智能涡街流量计
| 价 格： | 面议 |
品牌:FHCK 型号:FH-TU 类型:流体振荡式流量计 测量范围:700到1150（m3/h）（m3/h） 精度等级:2.5级,1级 公称通径:200到2000（mm）（mm） 适用介质:气体,液体,蒸汽
1. FH-TU系列涡街流量计可以测量以下流体的体积流量：
● 液体
● 气体
● 蒸汽
2.FH-TU系列涡街流量计适用于以下应用场合：
● 能源工业、水工业
● 石化行业
FH-TU系列涡街流量计测量系统
● FH-TU系列转换器
● 压电传感器
高性能的电子部件具有较强的互换性，可与任意一个传感器组
装。
3.工作原理
FH-TU涡街流量计以卡曼涡街理论为基础。在流体中设置旋涡发
生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡
4.技术指标
1、仪表的外形和尺寸
FH-TU（夹持式）涡街流量计
DN | c | d | D | H（普通型） | H（高温型） |
25 | 65 | 25 | 64 | 314 | 404 |
40 | 65 | 40 | 89 | 300 | 390 |
50 | 75 | 50 | 97 | 304 | 394 |
80 | 75 | 80 | 122 | 318 | 408 |
100 | 110 | 100 | 138 | 328 | 418 |
150 | 130 | 150 | 195 | 356 | 446 |
200 | 150 | 200 | 245 | 381 | 471 |
2、传感器和变送器的技术数
FH-TU（夹持式）涡街流量计传感器数据
公称通径 DN25，40，50，80，100，150，200
压力等级 PN2.5MPa
过程温度 普通型-40~C~ 200℃
高温型-40~C~ 300℃
表体材料 1Cr18Ni9Ti
传感器材料 1Cr18Ni9Ti
传感器密封圈 石墨
安装附件材料：
定位法兰 A3表面镀锌
螺 栓 A3表面镀锌
螺 母 A3表面镀锌
垫 圈 A3表面镀锌
密封垫圈 石棉橡胶板
FH-TU系列涡街流量计转换器数据
转换器外壳材料 铸铝表面喷塑
外壳保护等级 IP65
环境温度 -20~C~ 55℃
抗震性 1g
供电电压 带现场显示，仪表自带3.6V锂电池
带现场显示，脉冲输出：12~36V
带现场显示，脉冲输出及电流输出4~20mA；
12~36V
不带现场显示，脉冲输出12V ? 0.5V
不带现场显示，脉冲输出及电流输出4~20mA；
24V~36V
电缆入口 M201.5
液晶显示 6位浮点数显示瞬时量
8位浮点数显示累积量
条码显示流量百分比
数据储存 E 2 PROM，可保存所有组态数据
防爆等级 ExiaⅡCT6
系统测量精度 液体 示值的1%
气体 示值的1%
蒸汽 示值的1.5%
5.组装和安装
为确保测量系统安全可靠的运行，必须仔细阅读本章内容。
1、综述
仪表的防护等级
FH-TU系列涡街流量计的防护等级为IP65。仪表满足IP65的所有
要求，在安装仪表时，必须注意以下几点才能保证IP65的防护等级。
● 所有的端盖必须拧紧。
● 电气连接所使用的电缆必须具有合适的外径。
● 电缆密封套必须拧紧。
6.温度范围
● 必须注意仪表所适用的环境温度和介质温度。
● 也要注意仪表的安装位置。
压力脉动对测量的影响
如果管路系统中有往复泵和压缩机，则会造成管道内的压力脉动，
因而会引起测量误差。必须采取以下措施减小压力脉动，从而保证
测量的准确性。
● 使用缓冲器（适用于气体和液体）
● 使用压缩气室（适用于液体）
● 在仪表上游使用渐扩管
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李垚
- 电话：029-88638862
- 传真：029-88638862
- 手机：
- QQ ：
供应YS-2.5/6C活塞式压力计
信息内容：品牌:FH 型号:YS-2.5/6C 类型:活塞压力计 测量范围:-（kPa）品 牌：丰汇测控 型 号：YS-2.5，YS-6C 类 型： 活塞压力计 测量范围： -0.1~0.25至-0.1~0.6（kPa）（kPa） 概 要： YS-2.5、YS-6C型活塞式压力计主要用作检验-0.1~0.25MPa至- 0.1~-0.6MPa;范围内 的0.1级、0.16级、0.25级和0.4级精密压力表。 标准规格测量范围：YS-2.5：-0.005~-0.1至0.005~0.25MPa; YS-6C：-0.1~0.6MPa 精确度等级：0.05级和0.02级 工作介质：洁净的压缩空气或瓶装氮气 结 构：台式 接表螺纹：M20X1.5 标准附件：砝码：YS-2.5 0.05，0.02MPa各3个，-0.02MPa 4个 0.01，0.005MPa各2个，--0.01MPa 1个 YS-6C 0.005MPa 10个 0.02，0.005MPa各3个， 0.01MPa 2个 -0.02MPa 4个 -0.01MPa 1个 3KPa 1个，4KPa 2个，8KPa 3个

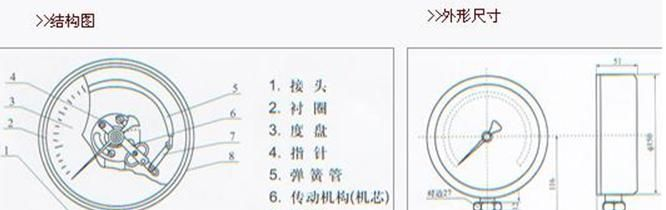

供应YB-150型精密压力表
