供应旋转编码器E6A2-C
| 价 格： | 面议 | |
| 型号/规格： | E6A2-C | |
| 品牌/商标： | 正德 |
简单介绍 增量型 外径φ25 编码器 小型编码器(外径φ25)■适应定位的需要。备有带原点输出(Z相)型。■外径φ25的尺寸，备有分辨率500P/R的产品。
旋转编码器
的详细介绍 额定值/性能| 型号 项目 |
E6A2 -CS3E C | E6A2 -CS3C | E6A2 -CS5 | E6A2 -CW3E | E6A2 -CW3C | E6A2 -CW5C | E6A2 -CWZ3E | E6A2 -CWZ3C | E6A2 -CWZ5C | |
| 电源电压 | DC5V—5%～ 12V+10% 脉动(p-p)5%以下 | DC12V— 10%～ 24V+15% 脉动 (p-p)5% 以下 | DC5V—5%～ 12V+10% 脉动(p-p)5%以下 | DC12V— 10%～ 24V+15% 脉动 (p-p)5% 以下 | DC5V—5%～ 12V+10% 脉动(p-p)5%以下 | DC12V— 10%～ 24V+15% 脉动 (p-p)5% 以下 | ||||
| 消耗电流＊1 | 30mA以下 | 20mA以下 | 0mA以下 | 20mA以下 | 50mA以下 | 30mA以下 | ||||
| 分辨率（脉冲/旋转） | 10、20、60、100、200、300、360、 500 | 100、200、360、500 | ||||||||
| 输出相 | A相A相、 | B相A相、 | B相、Z相 | |||||||
| 输出状态 | 电压输出 | 集电极开路输出 | 电压输出 | 集电极开路输出 | 电压输出 | 集电极开路输出 | ||||
| 输出容量 | 输出电阻:2kΩ 输出电流:20mA以下 残留电压： 0.4V以下 输出电流 20mA时 | 外加电压：DC30V以下 同步电流：30mA以下 残留电压：0.4V以下 (同步电流30mA时) | 输出电阻:2kΩ 输出电流:20mA以下残留电压:0.4V以下输出电流20mA时 | 外加电压：DC30V以下 同步电流：30mA以下 残留电压：0.4V以下 (同步电流30mA时) | 输出电阻： 2kΩ 输出电流： 20mA以下 残留电压： 0.4V以下 输出电流 20mA时 | 外加电压：DC30V以下 同步电流：30mA以下 残留电压：0.4V以下 (同步电流30mA时) | ||||
| 响应频率＊2 | 30kHz | |||||||||
| 输出位相差 | —— | A相、B相的位相差 90°± 45° | ||||||||
| 输出负荷比 | 50±25% | —— | ||||||||
| 输出上升下降时间 | 1.0μs以下 导线长 500mm、 同步电流 10mA | 1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ | 1.0μs以下 导线长 500mm、 同步电流 10mA | 1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ | 1.0μs以下 导线长 500mm、 同步电流 10mA | 1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ | ||||
| 起动转矩 | 1mN·m以下 | |||||||||
| 惯性力矩 | 1×10－7kg·m2以下 | |||||||||
| 轴允许力 | 径向 | 10N | ||||||||
| 轴向 | 5N | |||||||||
| 允许转速 | 5,000r/min | |||||||||
| 环境温度范围 | 工作时：－10～＋55℃ 保存时：－25～＋80℃ （不结冰） | |||||||||
| 环境湿度范围 | 工作时、保存时：各35～85％RH（不凝露） | |||||||||
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表）充电部整体与外壳间 | |||||||||
| 耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 | |||||||||
| 振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||||||||
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | |||||||||
| 保护结构 ＊3 | IEC规格 IP50 | |||||||||
| 材质 | 外壳 | 铝合金 | ||||||||
| 本体 金属部 | 铝 | |||||||||
| 轴 | SUS420J2 | |||||||||
| 安装金属配件 | 铁 亚铁锌镀 | |||||||||
| 质量(包装状态) | 约35g | |||||||||
| 附件 | 耦合器、伺服装置用安装配件(E6A2-CWZ□)、六角扳手、使用说明书 | |||||||||
电的应答频率转速(r/min)=(响应频率 /分辨率)×60
因此,旋转超过响应转速时,则电气上不能追纵信号。 ＊3. 对水、油没有保护作用。
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周先生
- 电话：0510-82615556
- 传真：0510-82610556
- 手机：18921501078
- QQ ：
供应旋转编码器E6J-A
信息内容：简单介绍 超小型旋转式编码器(外径φ20)·型 机器内置用途的超小型■实现外径φ20mm的尺寸、分辨率256(8bit)■按用途有轴型与中空轴型 旋转编码器的详细介绍 额定值/性能 项目 型号 E6J-AG1C E6J-AG1CA 轴形状 轴 轴径φ4mm、长度10mm 空心轴 中空轴径φ2mm、深度7mm 额定电源电压 DC5V±5% 消耗电流 * 1 35mA以下 分辨率(分割) 256(8bit) 输出导线 格雷2进制 输出状态 NPN集电极开路输出 输出容量 外加电压：DC6V以下负载电流:4mA以下 残留电压:0.4V以下(负载电流4mA时) 输出上升、下降时间 2μs以下(导线长：1m、负载电流：4mA) 响应频率 * 2 20kHz 逻辑 负逻辑(H= 「0」、L= 「1」) 旋转方向 CW方向(从轴侧为右旋转)输出导线增加 起动转矩 1mN·m以下 惯性力矩 0.91×10-7kg·m2 1.31×10-7kg·m2 轴允许力 径向 1.9N 轴向 1.9N 允许旋转数 6000r/min 环境温度范围 动作时：0～+60℃、保存时：-20～+80℃(不结冰·结露) 环境湿度范围 动作时、保存时：各35～85%RH(不结露) 绝缘电阻 电容器接地的除外 耐电压 电容器接地的除外 振动(耐久) 10～55Hz 复振...
供应旋转编码器E6B2-C

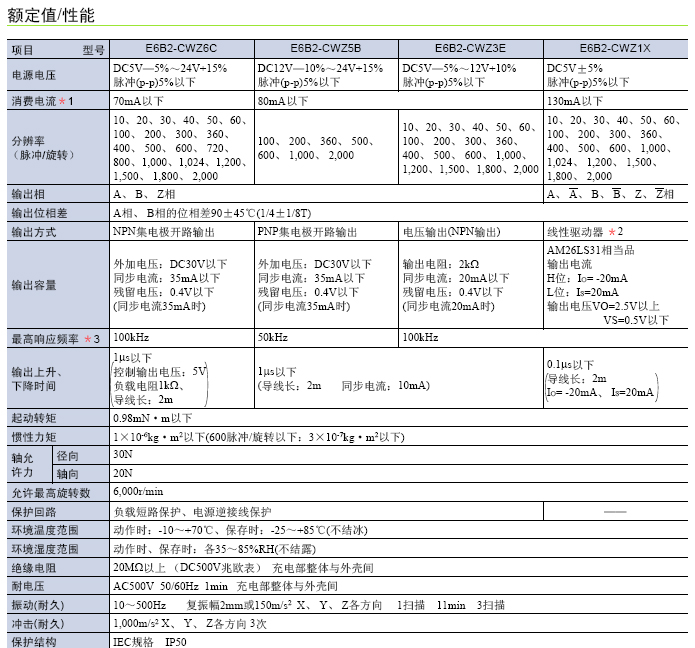

信息内容：简单介绍 增量型 外径 φ40 编码器 φ40的通用型■对应电源电压DC5～24V(集电极开路输出型)■外径φ40备有2000P/R的分辨率■具备使Z相对简单化的原点位置显示功能■实现轴负重、径向30N、推力向20N■附有逆接、负荷短路保护回路，改善了可靠性(也备有线性驱动输出) 旋转编码器的详细介绍 dzsc/17/7852/17785236.jpg
