供应TBC25C104/TBC50C204型霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | TBC25C104/TBC50C204 | |
| 品牌/商标： | KEN |
TBC25C104/TBC50C204型霍尔电流传感器 TBC25C104/TBC25C204型电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.
| 电参数 |
| TBC25C104 | TBC50C204 | |||
| 额定输入有效值电流 | 25 | 50 | A | |
| 测量电流范围 | 0～±55 | 0～±120 | A | |
| 负载阻抗（额定电流时） | 200 ～730（±15V） | 54～250（±15V） | Ω | |
| 次级额定有效值电流 | 12.5±0.5% | 25±0.5% | mA | |
| 电源电压 | ±15±5% | ±15±5% | V | |
| 匝 比 | 1-2-3:2000 | 1-2-3-4:2000 | ||
| 零电流失调 | ±0.2 | ±0.2 | mA | |
| 电流失调温漂 | -40℃～+85℃ | ±0.5 | ±0.5 | mA |
| 响应时间 | ＜1.0 | ＜1.0 | µs | |
| 线性度 | ≤0.1 | ≤0.1 | %FS | |
| 绝缘电压 | 50(60)HZ,1min | 5 | 5 | KV |
| di/dt跟随精度 | ＞50 | ＞50 | A/μs | |
| 带宽(-3dB) | DC…100 | DC…100 | KHz | |
| 次级线圈内阻 | @70℃ | 200 | 180 | Ω |
| 工作温度 | -40～+85 | -40～+85 | ℃ | |
| 储存温度 | -40～+125 | -40～+125 | ℃ |
| 结构参数dzsc/17/7766/17776632.jpg |
| 接线图dzsc/17/7766/17776632.jpg |
| 初 级 | 初级接法 IPN（A） | 峰值电流 IP（A） | 输出电流 Is（mA） | 初级引脚连接 | |
| TBC25C104 | TBC50C204 | ||||
| 1 | 25, 50 | 55, 90 | 12.5, 25 | ||
| 2 | 12, 24 | 27, 45 | 12, 24 | ||
| 3 | 8, 16 | 18, 30 | 12, 24 | ||
| 4 | 12 | 13, 22 | 12, 24 | ||
深圳市福田区广辉电经营部
公司信息未核实
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
公司相关产品
供应开环霍尔电流传感器L01Z600S05 600A/4V

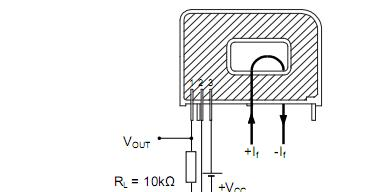

信息内容：描述： dzsc/17/7766/17776633.jpg 参数： dzsc/17/7766/17776633.jpg 结构： dzsc/17/7766/17776633.jpg 连接图： dzsc/17/7766/17776633.jpg
供应开环霍尔电流传感器L03S200D15

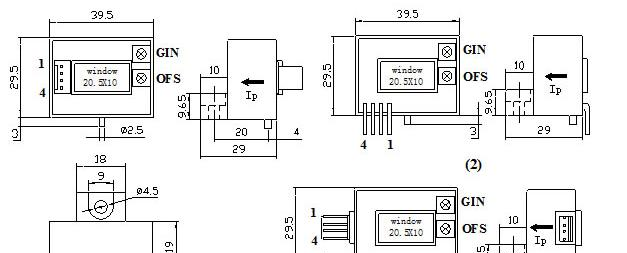

信息内容：供应开环霍尔电流传感器L03S200D15糸列 L03S100D15,L03S050D15，L03S200D15,L03S300D15,L03S400D15,L03S500D15,L03S600D15 dzsc/17/7766/17776634.jpg ◆外形尺寸（mm） 引脚输出： 1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节 引线输出： 红,+15V 蓝,-15V 黄,Vout 黑,0V(电源地) dzsc/17/7766/17776634.jpg ◆使用说明 1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、传感器的输出幅度可根据用户需求进行适当的调节。 3、可按用户需求定制不同额定输入电流和输出电压的传感器。4．原边电流测量范围是在额定输出电压1V状态下。
