供应MIL-STD-1553B总线系统用隔离变压器
| 价 格： | 2.00 | |
| 型号/规格： | MIL-STD-1553B总线系统用隔离变压器 | |
| 品牌/商标： | 陕西长岭(中英文) | |
| 包装方式： | 多件包装 | |
| 主要用途： | 工业电气设备 | |
| 适用电源类别： | 单相 | |
| 铁芯类型： | 环型(O型) | |
| 频率特征： | 高频 | |
| 导线类型： | 铜导线 | |
| 安全认证类型： | 信息产业部电子第五研究所、国家通用电子元器件质量监督检验中心 |
一、MIL-STD-1553B总线系统用隔离变压器M21038/27-26
用于MIL-STD-1553B/M21038/27-26,可替代以下公司产品及型号：
1、M21038/27-26。
2、BEAT COMP，B—3226，B—3067;
3、PREMIER MAGNETICS,PM—DB2725,PM—DB2726;
4、PULSE TECHNITROL,TQ1553—45.
该产品已通过了信息产业部电子第五研究所、国家通用电子元器件质量监督检验中心的鉴定，各项性能均达到国外同型号产品的指标。
（检验报告编号：ETC070008）
二、性能参数简介
1、共模拟制比大于45dB;
2、阻抗（25℃ )：1-3=1Ω,4-8=3.5Ω，测试频率：75KHz—1MHz；
3、引出端/变比（±3%）1—3:4—8/1:2.5；1—3:5—7/1:1.79；
4、顶降小于20%；
5、超调和振铃幅度±1Vmax;
6、脉冲宽度2μS;
7、绝缘电阻不小于10000MΩ@250Vdc;
8、抗电强度：100Vrms;
9、正常工作温度范围-55℃ —+125℃；
本公司生产的MIL-STD-1553B总线系统用隔离变压器M21038/27-26符合美国军用标准MIL-STD-1553B；外形符合ECSS-Q-70-71标准。
MIL-STD-1553B变压器主要用于61580芯片中：
Bu-61580S1芯片 +5V供电，专用B-3067、B-3226、TQ1553-45；
Bu-61580S3芯片 +5V，-15V供电，专用B-25679、TQ1553-2；
三、外形尺寸：如有需要，请来电索取详细资料。
任 龙 13325373711
- 所属城市：陕西 宝鸡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 任龙
- 电话：0917-13325373711
- 传真：0917-3600000
- 手机：18709288901
- QQ ：

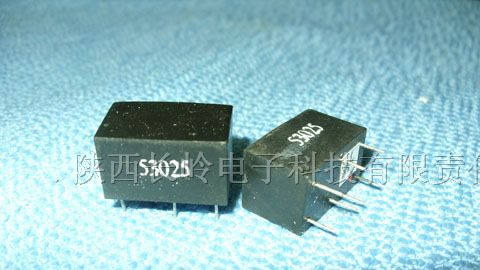

供应SCOTT-T53025变压器
信息内容：一、同步机用变压器，线电压有效值为11.8V，频率为400Hz，可替代MAGNETICO公司生产地SCOTT-T53025变压器。 二、 性能参数 1、电压参数： 输入电压 三相输入，线电压11.8000V 输出电压 Usin（V） Ucos（V） 2.9790 2.9787 2、角度参数： 输入角度（°） 输出角度（°） 输入角度（°） 输出角度（°） 0.0000 0.006 180.0000 179.995 22.5000 22.462 202.5000 202.461 45.0000 45.005 225.0000 225.001 67.5000 67.546 247.5000 247.543 90.0000 90.004 270.0000 270.001 112.5000 112.459 292.5000 292.461 135.0000 135.004 315.0000 314.998 157.5000 157.538 337.5000 337.533 3、绝缘强度：有效值100V； 4、工作温度：-55℃——+125℃。 三、SCOTT—T53025变压器 1、SCOTT—T53025变压器通过了中国船舶重工集团公司第七一六研究所电子模块测试中心对输出电压幅值、输出角度误差等项目的检测，抽测两只产品均合格； 2、SCOTT—T53025变压器在陕西长岭电子科技有...

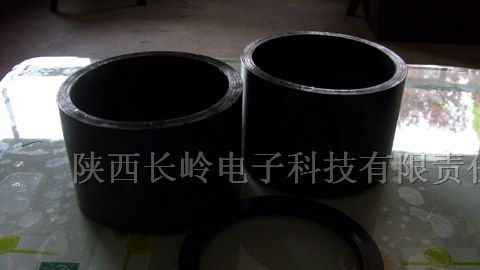

供应环型(OD)变压器卷绕铁芯国标或非标准
