供应3259 变压器综合测试仪
| 价 格： | 面议 | |
| 型号/规格： | 3259 | |
| 品牌/商标： | 诠华 |

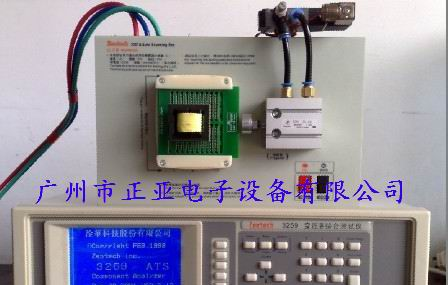

3259 变压器综合测试仪
主要特征
■ 基本量测准确度：0.1% ■ 测试频率：20Hz-300KHz,度0.01% ■ 三大测试系统(输出阻抗模式)任意可选，测量结果与知名 ■ LCR表完全比对 ■ 增强式圈数比准确量测，适用于低磁导率的磁芯 ■ 高速LCR量测，最快100次/秒 ■ 高速DCR量测，最快75次/秒 ■ 320×240点矩阵大型LCD显示器, 5～7位读数分辨率 ■ 独特的测试技术, 低频漏感、直流电阻测试稳定可靠 ■ 漏感平衡、系统杂散电容扣除、不良品锁定功能 ■ 独立分组测试功能 ■ 出厂校验数据的备份及自动恢复功能 ■ 50组内部仪器设定可供储存及呼叫 ■ 引导式中文菜单，操作使用方便快捷 ■ 主要用于变压器生产线或品管做进出货检验，也可用于实验室作产品分析研究的测试，是一款高稳定、高可靠性的精密测试仪器。 ■ 技术上采用当前型的嵌入式微处理器，集成度高，数据处理能力强，测试速度快，测量结果更加准确、稳定。 技术参数|
型 号 |
| |
|
测 试 参 数 | ||
|
变压器扫描测试 |
圈数比(Turn Ratio)、相位(Phase)、圈数(Turn)、电感(L)、品质因子(Q)、漏电感 (LK）、平衡(Balance)、交流电阻(ACR)、电容(Cp)、直流电阻(DCR)、接脚短路(Pin Short) | |
|
测 试 信 号 | ||
|
测试电压 |
Turn |
10mV～10V,±10%,10mV/step |
|
|
其 他 |
10mV～2V, ±10%,10mV/step |
|
测试频率 |
Turn |
1KHz～300KHz, ±0.01% |
|
|
其 他 |
20Hz～300KHz, ±0.01% |
|
输出阻抗 |
Turn |
10Ω,当测试位准≤2V |
|
其 他 |
Constant=OFF:依电阻范围不同而定 | |
|
测 量 显 示 范 围 | ||
|
L,LK |
0.00001μH～9999.9H | |
|
C |
0.00001pF～999.999mF | |
|
Q,D |
0.00001～99999 | |
|
Z,X,R |
0.00001Ω～99.9999MΩ | |
|
Y |
0.01Ns～99.9999S | |
|
θ |
-90.00～＋90.00 | |
|
DCR |
0.01mΩ～99.9999MΩ | |
|
Turn |
0.01～9999.99圈(次电压小于100Vrms) | |
|
Pin Short |
10组,接脚与接脚之间 | |
|
基 本 准 确 度 | ||
|
L,LK,C,Z,X,Y,R,DCR |
0.1% (若为AC参数1KHz) | |
|
Q,D |
0.0005(1KHz) | |
|
θ |
0.03°(1KHz) | |
|
Turn |
0.5%(1KHz) | |
|
测 量 速 度(最快速度) | ||
|
L,LK,C,Z,X,Y,R,Q,D,θ |
100 meas./sec. | |
|
DC |
75 meas./sec. | |
|
Turn |
30 meas./sec. | |
|
判 定 方 式 | ||
|
显 示 器 |
320×240点矩阵LCD液晶显示器 5～7位读数分辨率 | |
|
记 忆 体 |
50组测量数据内部保存 | |
|
等效电路模式 |
串联、并联 | |
|
触 发 |
内部，手动，外部 | |
|
一 般 规 格 | ||
|
环境条件 |
温度：10～ | |
|
消耗功率 |
140VA | |
|
电 源 |
190V～250V AC或190～250V AC 48Hz～62Hz | |
|
尺 寸(长×宽×高) |
420×300×175 | |
|
重 量 |
约8.5Kg | |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘小姐
- 电话：020-87247990
- 传真：020-87269766
- 手机：13903068065
- QQ ：
