供应WAL拉杆系列线性位移传感器

价格：		面议
型号/规格：		WAL拉杆系列线性位移传感器
品牌/商标：		西安微安

详细介绍
企业详情

WAL拉杆系列线性位移传感器

量程 75-1250mm

一、产品介绍

WAL通用拉杆导电塑胶膜系列，有效行程75mm～1250mm，两端均有4mm缓冲行程，精度0.05%～0.04%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电器接地功能。密封等级为IP67，DIN430650标准插头插座，可以适用在大多数通用场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度为10m/s。

dzsc/17/7546/17754688.jpg

二、技术性能

WAL拉杆系列	mm	75	100	110	125	150	175	200	225	250	275	300
可用电行程(A.E)	mm	75	100	110	125	150	175	200	225	250	275	300
电阻 ±10%	kΩ	5.0
独立线性率	± %	0.08
机械行程(M.T)	mm	82	107	117	132	157	182	207	232	257	282	307
解像度		infinite 無斷解析
工作速度	m/s	10
建议使用电流	mA	≤2
工作电压	VDC	5VDC			10VDC				24VDC
输出信号		0～5V			0～10V				4～20mA
使用温度范围	℃	－ 60 ～＋ 150
尺寸A	mm	155	180	190	205	230	255	280	305	330	355	380

WAL拉杆系列	mm	325	350	360	375	400	450	475	500	550	600	650
可用电行程(A.E)	mm	325	350	360	375	400	450	475	500	550	600	650
电阻 ±10%	kΩ	5.0									10.0
独立线性率	± %	0.08
机械行程(M.T)	mm	332	357	367	382	407	457	482	507	557	607	657
解像度		infinite 無斷解析
工作速度	m/s	10
建议使用电流	mA	≤2
工作电压	VDC	5VDC			10VDC				24VDC
输出信号		0～5V			0～10V				4～20mA
使用温度范围	℃	－ 60 ～＋ 150
尺寸A	mm	405	430	440	455	480	530	555	580	630	680	730

WAL拉杆系列	mm	700	750	800	850	900	950	1000	1150	1250
可用电行程(A.E)	mm	700	750	800	850	900	950	1000	1150	1250
电阻 ±10%	kΩ	5.0							20.0
独立线性率	± %	0.08
机械行程(M.T)	mm	707	757	807	857	907	957	1007	1157	1257
解像度		infinite 無斷解析
工作速度	m/s	10
建议使用电流	mA	≤2
工作电压	VDC	5VDC			10VDC				24VDC
输出信号		0～5V			0～10V				4～20mA
使用温度范围	℃	－ 60 ～＋ 150
尺寸A	mm	780	830	880	930	980	1030	1080	1230	1330

三、机械尺寸图

dzsc/17/7546/17754688.jpg

西安微安电子科技有限公司

公司信息未核实

所属城市：陕西西安
[联系时请说明来自维库仪器仪表网]
联系人： 朱建鹏
电话：400-6858604
传真：029-85458947
手机：15339246806
QQ ：

公司相关产品

供应WAL-M微型拉杆位移传感器

信息内容：

WAL-M微型拉杆位移传感器量程 10-300mm 一、产品介绍 WAL-M微型拉杆导电塑胶膜微型系列，有效行程10mm～300mm，两端均有2mm缓冲行程，精度0.25%～0.08%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到5m/s。 dzsc/17/7546/17754689.jpg 二、技术性能 WAL-M微型拉杆系列 mm 10 25 50 75 100 125 150 175 200 225 250 275 300 机械行程(M.T) mm 行程+3mm 电阻 ±10% kΩ 1 2 5 线性精度 ± % 0.1% 0.08% 0.06% 重复性精度 mm 0.01 解像度 infinite 無斷解析工作速度 m/s 5 建议使用电流 mA ≤10 工作电压 VDC 5VDC 10VDC 24VDC 输出信号 0～5V 0～10V 4～20mA 使用温度范围 ℃ － 60 ～＋ 150 尺寸A mm 行程+43mm 总长 mm 行程+58mm 三、机械尺寸图 dzsc/17/7546/17754689.jpg

详细内容>>

供应WYDC 系列高精度位移传感器

信息内容：

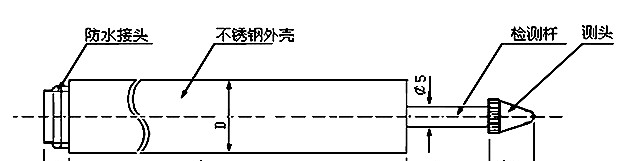

WYDC 系列高精度位移传感器一、差动变压器式位移传感器工作原理差动变压器是把直线位移转换为模拟电压的传感器。因其构造为整体结构，故耐久性和耐环境性都很优良，使用温度范围为 -20 ℃～120℃。差动变压器由一次线圈、二次线圈及可动铁芯构成，在一次线圈中加上一定电压、频率的正弦波励磁．通过可动铁芯使二次线圈产生感应电压，其输出特性为两个二次线圈的差动输出是与励磁信号同频的交流电压，经检波电路变换为直流的位移电压被输出。检波电路由整流二极管及RC滤波器组成，测定范围是可动铁芯的移动行程，一般为数 +mm ～数百 mm 。当可动铁芯在中心位置时，输出电压为0V：左右移动时产生与移动距离成正比的正、负电压。其线性小于 1 ％，检出精度达数μ m ；当超过规定行程后误差增大。 dzsc/17/7546/17754690.jpg 二、用途及特点差动变压器式位移传感器具有良好的环境适应性、广泛用于测量预先被变成位移的各种物理量和可以转换成位移变化的机械量（如张力、压力、振动、液位、等）的测量。传感器的放大电路采用微电子技术，整体封装在不锈钢的壳体内。输入电压12VDC～24VDC，输出信号±5V、0～5V、0～10V或0～10mA、04～20mA的...
