供应WAM-C通用滑块磁致伸缩位移传感器

价格：		面议
型号/规格：		WAM-C通用滑块磁致伸缩位移传感器
品牌/商标：		西安微安

详细介绍
企业详情

WAM-C通用滑块磁致伸缩位移传感器

量程 80-4500mm

一、产品介绍

WAM-C通用滑块磁致伸缩位移传感器系列，有效行程75mm～4500mm，两端均有5mm缓冲行程。有电压、电流、RS485输出。外壳表面阳极处理，防腐蚀；内置进口波导丝作为测量单元，经DSP数字信号处理，精度高，无温漂，无接触，寿命长达二十年；可以适用在大多数应用场合；滑杆球头具有自动对中功能，便于安装，允许极限运动速度为10m/s。

dzsc/17/7546/17754683.jpg

二、技术性能

WAM-C磁致伸缩	80	100	110	125	150	175	200	225	250	275	300	325	350	360
线性度	≤0.05%FS
重复性	≤0.0005%FS
分辨率	≤0.001%FS
迟滞	≤0.001%FS
温漂	≤0.001%FS
工作电压	+15VDC～24VDC
工作电流	电压、数字输出型≤16mA；电流输出型≤35mA
震动	100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6
温度	T1:-20～+ 55℃ T2:-40～+85℃ T3:-50～+125℃
负载特性	电压输出时负载电阻≥3KΩ；电流输出时负载电阻≤1KΩ；
输出	0～5V； 0～10V； 0～20mA； 4～20mA； RS485
尺寸A	241	261		286	311	324	349	374	399	424	449	486	511
尺寸B	223	243		268	293	318	343	368	393	418	443	468	493

WAM-C磁致伸缩	375	400	425	450	475	500	550	600	650	700	750	800	850	900
线性度	≤0.05%FS
重复性	≤0.0005%FS
分辨率	≤0.001%FS
迟滞	≤0.001%FS
温漂	≤0.001%FS
工作电压	+15VDC～24VDC
工作电流	电压、数字输出型≤16mA；电流输出型≤35mA
震动	100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6
温度	T1:-20～+ 55℃ T2:-40～+85℃ T3:-50～+125℃
负载特性	电压输出时负载电阻≥3KΩ；电流输出时负载电阻≤1KΩ；
输出	0～5V； 0～10V； 0～20mA； 4～20mA； RS485
尺寸A	536	561	586	611	636	661	711	761	811	861	911	961	1011	1061
尺寸B	518	543	568	593	618	643	693	743	793	843	893	993	1043	1143

WAM-C磁致伸缩	950	1000	1150	1250	1450	1500	1600	1800	2000	2250	2500	2750	3000
线性度	≤0.05%FS
重复性	≤0.0005%FS
分辨率	≤0.001%FS
迟滞	≤0.001%FS
温漂	≤0.001%FS
工作电压	+15VDC～24VDC
工作电流	电压、数字输出型≤16mA；电流输出型≤35mA
震动	100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6
温度	T1:-20～+ 55℃ T2:-40～+85℃ T3:-50～+125℃
负载特性	电压输出时负载电阻≥3KΩ；电流输出时负载电阻≤1KΩ；
输出	0～5V； 0～10V； 0～20mA； 4～20mA； RS485
尺寸A	1111	1161	1311	1411	1611	1661	1761	1961	1261	2411	2611	2911	3161
尺寸B	1093	1143	1293	13931593	1642	1643	1743	1943	2143	2393	2643	2983	3143

三、机械尺寸图

dzsc/17/7546/17754683.jpg

西安微安电子科技有限公司

公司信息未核实

所属城市：陕西西安
[联系时请说明来自维库仪器仪表网]
联系人： 朱建鹏
电话：400-6858604
传真：029-85458947
手机：15339246806
QQ ：

公司相关产品

供应WAL-C通用拉杆磁致伸缩位移传感器

信息内容：

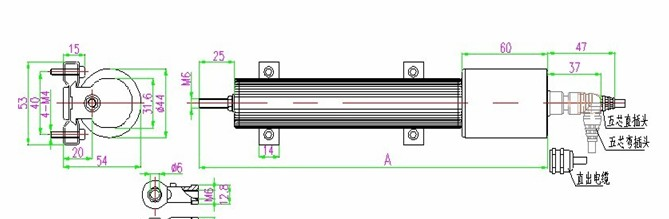

WAL-C通用拉杆磁致伸缩位移传感器一、产品介绍 WAL-C通用拉杆磁致伸缩位移传感器系列，有效行程80mm～1250mm，两端均有5mm缓冲行程，有电压、电流、RS485输出。外壳表面阳极处理，防腐蚀；内置进口波导丝作为测量单元，经DSP数字信号处理，精度高，无温漂，无接触，寿命长达二十年；可以适用在大多数应用场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度为10m/s。 dzsc/17/7546/17754684.jpg 二、技术性能 WAL-C磁致伸缩 80 100 110 125 150 175 200 225 250 275 300 325 线性度 ≤0.05%FS 重复性 ≤0.0005%FS 分辨率 ≤0.001%FS 迟滞 ≤0.001%FS 温漂 ≤0.001%FS 工作电压 +15VDC～24VDC 工作电流电压、数字输出型≤16mA；电流输出型≤35mA 震动 100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6 温度 T1:-20～+ 55℃ T2:-40～+85℃ T3:-50～+125℃ 负载特性电压输出时负载电阻≥3KΩ；电流输出时负载电阻≤1KΩ；输出 0～5V； 0～10V； 0～20mA； 4～20mA； RS485 尺寸A 234 254 264 279 304 329 354 379 404 454 429 454 尺寸B 209 229 239 ...

详细内容>>

供应WAF通用滑块系列位移传感器

信息内容：

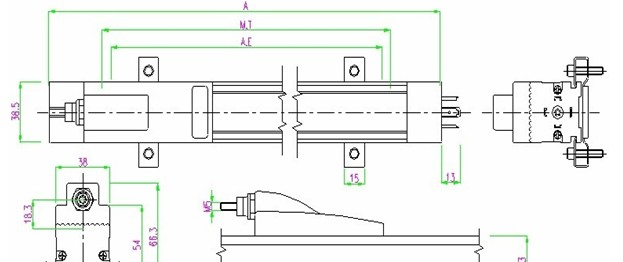

WAF通用滑块系列位移传感器量程75-3000mm 一、产品介绍 WAF系列通用滑块导电塑胶膜系列，有效行程 75mm～3000mm，两端均有4mm缓冲行程，精度0.05%～0.02%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电器接地功能。密封等级为IP54（向下安装时为IP57），DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合；拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。 dzsc/17/7546/17754686.jpg 二、技术性能 WAL拉杆系列 mm 75 100 110 125 150 175 200 225 250 275 可用电行程(A.E) mm 75 100 110 125 150 175 200 225 250 275 电阻 ±10% kΩ 5.0 独立线性率 ± % 0.05 机械行程(M.T) mm 82 107 117 132 157 182 207 232 257 282 解像度 infinite 無斷解析工作速度 m/s 10 建议使用电流 mA ≤2 工作电压 VDC 5VDC 10VDC 24VDC 输出信号 0～5V 0～10V 4～20mA 使用温度范围 ℃ － 60 ～＋ 150 尺寸A mm 218 243 253 268 293 318 343...
