供应HX-904系列扭矩信号耦合器传感器(图)

价格：

面议

详细介绍
企业详情

种类:其他

一、特点:
本系列扭矩信号耦合器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的信号耦合器。
HX-904型转矩转速耦合器是HX-90系列转矩耦合器的无轴承双法兰连接方式.当弹性轴在高速旋转时，HX90系列转矩耦合器两端的支承轴承的磨擦发热不但降低了轴承的寿命,而且磨擦产生的高温干扰了正常测量.
HX-904型转矩耦合器在结构上与HX-901型转矩耦合器的不同之处：在于有效地避免了轴承的磨擦带来发热的干扰。适用于高速旋转或要求轴向尺寸较短的场合使用.
本系列扭矩信号耦合器具备:
1.扭矩测量功能;能源及信号非接触传递功能,3输出信号数字化功能.
2.可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号,
3.传递信号时与是否旋转，转速和转向无关。可以适应长时间,高转速运转。
4.精度高，稳定性好；
5体积小，重量轻，易于安装；
6. 不需反复调零即可连续传递正反转扭矩信号；
7.没有集流环等磨损件，可以高转速长时间运行；
8. 抗干扰性强；
9. 可任意位置,任意方向安装;
二、技术指标
1.量程范围：50--2000Ｎ·m；(50,100,200,500,1000,2000Ｎ·m5档)
2.精度:０.5%Ｆ·Ｓ；
3.适用转速6000转/分以下.
4.环境温度：０℃-５0℃
5.频率响应：100 μs
6.自重=8--30Kg
7.输出信号: 0-12v方波频率; 零扭矩:10 KHZ ; 正向满量程:15 KHZ ; 反向满量程:5 KHZ；负载电流<10mA.
8.信号插座 : (1)0V. (2)+15V. (3)-15V. (4)空．(5)扭矩信号.
三．安装
1．HX-904型转速耦合器由静止外壳和旋转柱两部分组成.
2．按照定位色点将静止外壳套在旋转柱的外侧. 定位色点不可套反!
3．将旋转柱的两端通过法兰联轴器与别分与动力和负载联接.用高强螺栓紧固.
4．静止外壳固定在基座上,调整间隙,保证静止外壳与旋转柱之间不可接触!
5．安装用户法兰后如果产生了不平衡现象，可以带着双法兰做动平衡,增减质量必须在用户法兰上进行.
四、信号处理
1.使用HX90系列扭矩仪直接显示扭矩值;
2.直接将扭矩频率信号送给计算机或PLD进行处理；
3.转换为4—20mA或1—5V模拟信号.
五、使用注意：
1.接线必须正确;
2.±15V的范围:不得低于±14.5V不得高于± 15.5V ;
3.信号线输出不得对地,对电源短路,输出电流不大于10mA;
4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
5.本耦合器弹性体非常精小，严格限制过载，过载范围≤20%，否则极易损坏。
6.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。
7.在通电状态时,不可以将旋转柱从外壳中退出!
表一HX-904

N·m	A	B	C	D	E	F1	F2	G	H	I1	I2	L1	L2	M	N	S	O	P
5-20	φ98	90	80	60	70	φ56	φ50	φ40	M6	50	52	φ25	φ25	90	100	9	63	72
100	φ110	90	80	60	72	φ66	φ64	φ50	M10	70	72	φ35	φ35	90	120	12	82	67
200	φ118	110	80	60	77	φ72	φ70	φ55	M10	75	77	φ40	φ40	90	156	12	129	66
500	φ144	110	80	60	90	φ72	φ70	φ74	M12	95	97	φ50	φ50	100	182	12	156	68
10002000	φ170	131	80	60	103	φ144	φ140	φ104	M14	120	122	φ80	φ70	100	182	12	156	68

三河燕郊华欣机电有限公司

公司信息未核实

所属城市：河北廊坊
[联系时请说明来自维库仪器仪表网]
联系人： 李延春
电话：010-61594343
传真：010-61594343
手机：
QQ ：

公司相关产品

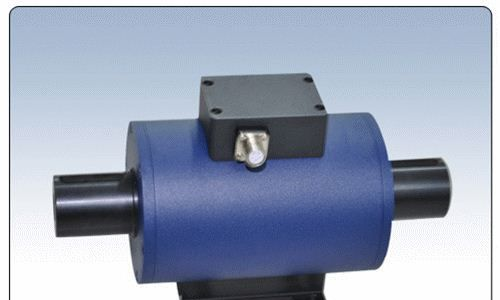

【国内技术】华欣机电HX-90D USB虚拟扭矩仪稳定性好安全

信息内容：

三河燕郊华欣机电有限公司是生产扭矩传感器的公司。各种型号扭矩传感器满足您不同的需要！联系电话：13503167732 李经理-------------------------------------------------------本虚拟扭矩仪由USB数据采集盒和软件两部分组成,配合扭矩传感器,本系统现场采集扭矩和转速信号,可实时显示扭矩值、转速值和功率值。可动态实时显示扭矩、转速的实时曲线，可实现上下限报警显示，具有数据存盘功能。本软件人机界面友好，操作方便，传感器量程、上下限报警值等设定值通过软件进行设定。 dzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpg dzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpgdzsc/18/9510/18951085.jpg

详细内容>>

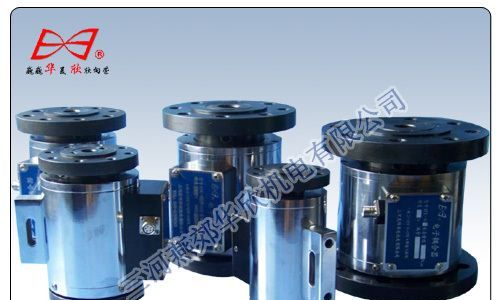

【2012年新品】三河华欣隆重推出轴向安装扭矩传感器动态HX-901
