轮幅式称重传感器、圆板式测力传感器、圆板式称重传感器
型号:PLD204B 量程:0.5、1、2、3、5、10、20、30、50、100(t)
安全过载范围:150% 极限过载范围:200%
特点及用途:
采用不锈钢钢材质,低外型搞测向力,精度高,采用胶密封防护处理
应用于工业称重系统力的测量
接线方式:
红 输入+ 黑 输入- 白 输出- 绿 输出+
技术参数:
额定载荷 Rated capacities(Emax) |
0.5~100T |
输出灵敏度 Rated output |
1.5±1%mV/V |
综合误差 Total error |
0.05%F.S |
非线性 Non-linearity |
0.05%F.S |
滞后 Hysteresis |
0.05%F.S |
重复性 Repeatability |
0.05%F.S |
蠕变(30分钟)Creep(30min) |
0.05%F.S |
零点输出Zero balance |
±2%F.S |
零点温度漂移 Temperature effect on zero |
±0.03%F.S/10℃ |
温度灵敏度漂移 Temperature effect on out |
±0.03%F.S/10℃ |
输入阻抗 Input resistance |
385±10Ω |
输出阻抗 Output resistance |
350±3Ω |
绝缘电阻 Insulation resistance |
≥5000MΩ/100DC |
度补偿范围 Compensated Temperature range |
-10~+50℃ |
工作温度范围 Operation Temperature range, |
-35~+65 ℃ |
安全过载 Maximum safe overload |
150 %F.S |
极限过载 Ultimate overload |
200 %F.S |
推荐激励电压 Excitation,recommend |
5-10V DC |
激励电压 Excitation,maximum |
15V DC |
防封等级 Protection Class |
IP67 |
电缆尺寸 Cable size |
Φ5×6000mm |

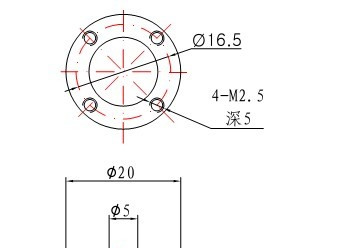

外形尺寸:
dzsc/17/7392/17739232.jpg
dzsc/17/7392/17739232.jpg
