防爆型液体涡轮流量传感器
| 价 格： | 1680.00 |
品牌:ZY 型号:LWGY系列 种类:流量 制作工艺:薄膜 输出信号:脉冲频率信号
一、概述 LWGY系列涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲的形式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。 二、产品特点 1.高度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R； 2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的度，在贸易结算中是优先选用的流量计； 3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强； 4.可获得很高的频率信号（3-4kHz），信号分辨力强； 5.范围度宽，中大口径可达1:20，小口径为1:10； 6.结构紧凑轻巧，安装维护方便，流通能力大； 7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表； 8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等； 9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、基本参数与技术性能
1.技术性能：表1
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 | |
精度等级 | ±1%R、±0.5%R |
量程比 | 1:10；1:15；1:20 |
仪表材质 | 304不锈钢、316（L）不锈钢等 |
被测介质温度（℃） | -20～＋120℃ |
环境条件 | 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
输出信号 | 脉冲频率信号，低电平≤0.8V 高电平≥8V |
供电电源 | +12VDC、+24VDC（可选） |
信号传输线 | STVPV3×0.3（三线制） |
传输距离 | ≤1000m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
2.测量范围及工作压力：表2
仪表口径（mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 200 | , , , 80～800 | 40～800 | 1.6 | 2.5、4.0、6.3、12、16 |
四、仪表选型:表3
型 号 | 说 明 | |||||||
LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公 称 通 径 | 4 |
|
|
|
|
|
| 4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h |
6 | 6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h | |||||||
10 | 10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h | |||||||
15 | 15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h | |||||||
20 | 20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h | |||||||
25 | 25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h | |||||||
32 | 32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h | |||||||
40 | 40mm，标准量程2～20m3/h，宽量程为1～20m3/h | |||||||
50 | 50mm，标准量程4～40m3/h，宽量程为2～40m3/h | |||||||
65 | 65mm，标准量程7～70m3/h，宽量程为4～70m3/h | |||||||
80 | 80mm，标准量程10～100m3/h，宽量程为5～100m3/h | |||||||
100 | 100mm，标准量程20～200m3/h，宽量程为10～200m3/h | |||||||
125 | 125mm，标准量程25～250m3/h，宽量程为13～250m3/h | |||||||
150 | 150mm，标准量程30～300m3/h，宽量程为15～300m3/h | |||||||
200 | 200mm，标准量程80～800m3/h，宽量程为40～800m3/h | |||||||
类 型 | N | +12V供电，脉冲输出，高电平≥8V低电平≤0.8V | ||||||
精度等级 | 05 | 精度0.5级 | ||||||
10 | 精度1.0级 | |||||||
涡 轮 类 型 | W | 宽量程涡轮 | ||||||
S | 标准涡轮 | |||||||
材 质 | S | 304不锈钢 | ||||||
L | 316（L）不锈钢 | |||||||
防 爆 | E | 防爆型（防爆等级：ExdIIBT6） | ||||||
压力等级 | N | 常规 （参照表2） | ||||||
H(x) | 高压 （参照表2） | |||||||
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如，选用一台法兰连接式防爆型涡轮流量计测量柴油，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL) /05/S/S/E/H16
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨建风
- 电话：0517-86891833
- 传真：0517-86891833
- 手机：
- QQ ：
耐磨热电偶 耐磨热电阻 温度计 温度仪表 电偶 电

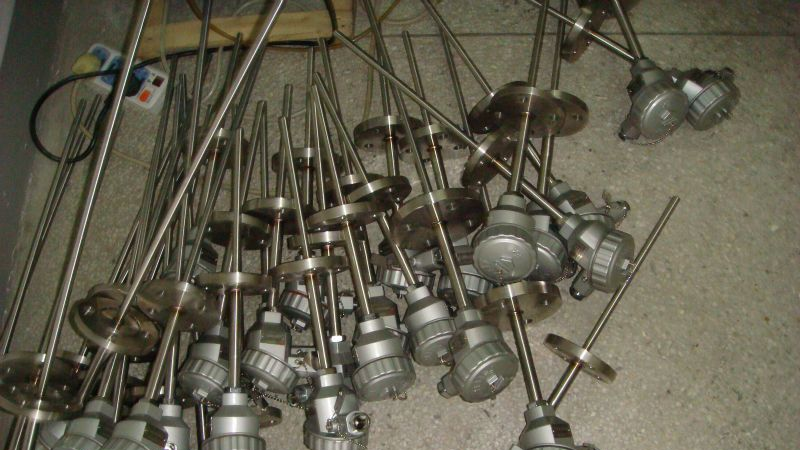

信息内容：品牌:江苏中仪 型号:WRNN、WZPN 品种:耐磨热电偶（阻） 分度号:S E N CU50 PT100 测量范围:0-1300（℃） 允差等级:1级 热响应时间:15S（s） 联接型式:多种可选择 外形尺寸:杆式（mm）dzsc/17/9143/17914387.jpg在WR、WZ系列基础上，其保护套的插入部分，可全部或部分制成。 耐磨，同时耐冲刷，耐腐蚀。 寿命长。高温下可使用6个月以上，低温下可使用8个月以上。 热电偶，热电阻为铠式结构。技术指标名称分度号测温范围℃允许偏差△ t镍铬—镍硅K0~1200± 2.5 ℃或 0.75%t镍铬—铜镍E0~600± 2.5 ℃或 0.75%t铂电阻PT100-100~500±（ 0.15+0.002t ）铜电阻Cu50-50~100±（ 0.30+6.0*10-3t ） *T为感温元件实测温度。1、耐磨热电偶应用 适合于电厂球磨机及磨煤机等对保护管磨损严重的场合。2、耐磨热电偶主要技术参数 电气出口：M20x1.5,NPT1/2 耐磨头硬度：HRC62-65 防护等级：IP653、耐磨热电偶型号及规格 型 号分 度 号测温范围℃ 公称压力流速 规 格 dLxl mmWRN-230NMWRN2-230NMK0-800≤10MPa≤100m/sΦ16300x150350x200400x250450x300500x350550x400650x500900x7501150x1000WRE-230NMWRE2-23...
记录仪表 记录仪 有纸记录仪 温度记录仪 压力记录

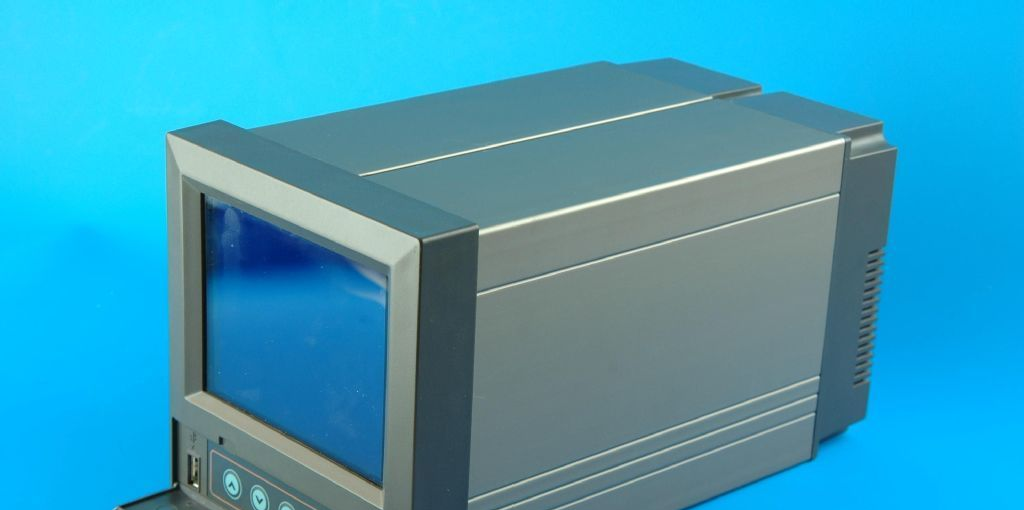

信息内容：类型:U盘记录仪 品牌:江苏中仪 型号:ZY-3000 测量范围:电流 电压 热电阻 热电偶信号 测量精度:1.0dzsc/17/9383/17938318.jpgZY-3000无纸记录仪ZY-3000无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。本产品吸纳了各种国内外无纸记录仪的优点，应用的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。ZY-3000无纸记录仪配置丰富，有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。ZY-3000无纸记录仪 主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、 智能通道板、大容量FLASH等构成：4可配备不同类型的智能通道板，根据应用要求选择。4内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若20秒记录一次可记录865天，最快0.1秒记录一次所有通道的数据。4数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画...
