椭圆齿轮流量计
| 价 格： | 0.24 |
品牌:WT 型号:LC系列 类型:容积式流量计 测量范围:0-（m3/h）
一、LC系列椭圆齿轮流量计工作原理
椭圆齿轮流量计属于容积式流量计一种，其又称排量流量计，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。容积式流量计从原理上讲是一台从流体中吸收少量能量的水力发动机，这个能量用来克服流量检测元件和附件转动的摩擦力，同时在仪表流入与流出两端形成压力降。典型椭圆齿流量计的工作原理如图所示：两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。P1和p2分别表示入口压力和出口压力，显然p1>p2，图（a）下方齿轮在两侧压力差的作用下，产生逆时针方向旋转，为主动轮；上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。在图 （b）位置时，两个齿轮均在差压作用下产生旋转力矩，继续旋转。选装到图 （c）位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图 （a）相同位置，完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。
设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则 V＝Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。
椭圆齿轮流量计工作原理简单概括：液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。
二、LC系列椭圆齿轮流量计概述椭圆齿轮流量计是用于精密的连续或间断计量流经管道内液体流量总和的容积式流量计，椭圆齿轮流量计由装有一对椭圆齿轮转子的计量室、密封联轴器和计数机构组成。椭圆齿轮流量计是现场累计仪表，具有结构简单、使用可靠，精度高，压力损失小，受液体粘度变化的影响较小，量程范围大，安装方便等优点。该系列流量计主要应用于石油、化工、油脂制品等行业。
三、LC系列椭圆齿轮流量计技术参数1、普通型椭圆齿轮流量计：外壳材质：铸铁外壳、椭圆齿轮材质：铝镁合金
| 精度等级 | 0.3 0.5 | |||
| 公称压力 | 1.6Mpa | |||
| 温度 | -10-+80℃ | |||
| 型号 | 流量范围m3/h | |||
| DN | 被测液体粘度Mpa.s | |||
| mm | 0.6-2 | 2-8 | 8-200 | |
| LC-10 | 10 | 0.05-0.25 | 0.04-0.25 | 0.025-0.25 |
| LC-15 | 15 | 0.5-1.5 | 0.3-1.5 | 0.15-1.5 |
| LC-20 | 20 | 0.75-3 | 0.4-3 | 0.3-3 |
| LC-25 | 25 | 1.5-6 | 0.8-6 | 0.6-6 |
| LC-40 | 40 | 3-15 | 2-15 | 1.5-15 |
| LC-50 | 50 | 4.8-24 | 3-24 | 2.4-24 |
| LC-80 | 80 | 12-60 | 8-60 | 6-60 |
| LC-100 | 100 | 20-100 | 13-100 | 10-100 |
| LC-150 | 150 | 38-190 | 24-190 | 19-190 |
2、不锈钢型椭圆齿轮流量计：主体材质全部采用不锈钢，有较强的耐腐性能，适用于化工及食品卫生级别行业
| 精度等级 | 0.5 | |||
| 公称压力Mpa | 1.6 2.5 | |||
| 被测液体温度 | -20-+80℃ | |||
| 型号 | 流量范围m3/h | |||
| DN | 被测液体粘度Mpa.s | |||
| mm | 0.6-2 | 2-8 | 8-200 | |
| LC-25B | 25 | 2-6 | 1.26-8 | 1-6 |
| LC-40B | 40 | 5-15 | 3-15 | 2.5-15 |
| LC-50B | 50 | 8-24 | 4.8-24 | 4-24 |
| LC-80B | 80 | 15-40 | 8-40 | 6.5-40 |
3、可回零型椭圆齿轮流量计该流量计是在普通椭圆齿轮流量计基础上采用可回零计数器。该计数器设有回零、累计两组字轮，具有批量计数和总量积算双重功能。
LC系列带回零装置椭圆齿轮流量计
4、智能远传型椭圆齿轮流量计（带脉冲发讯器椭圆齿轮流量计与微机流量控制仪配套使用）智能远传型椭圆齿轮流量计可实现定量控制，自动灌桶，装车卸船，并带有日累计，批量累计打印，发货数据长期保存功能。
技术参数：
工作电压：12VDC 工作温度：-10～+55℃
功耗：不大于90MW 防爆标志：iallAT3
四、椭圆齿轮流量计选附件：流量计过滤器流量计过滤器是液体管道和液体流量计的辅助设备，它可以在滤掉液体中各种异物，从而防止管道堵塞，保证仪表正常运行。普通过滤器外壳采用铸铁，滤网采用不锈钢布。不锈钢过滤器材料全部采用耐酸钢。口径25mm以下过滤器为y型，40mm口径以上为u型。
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄以张
- 电话：0517-86911176
- 传真：0517-86911176
- 手机：
- QQ ：
智能射频导纳物位计

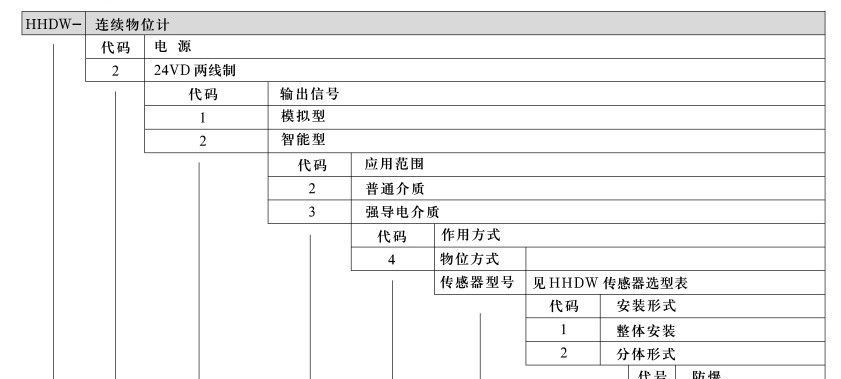

信息内容：品牌:WT 型号:HHDW系列 类型:智能射频导纳物位计HHDW系列为通用型物位计用于连续物位的测量，产品应用于工矿现场，适用于大多数应用场合，仪表由一个电路单套防爆外壳和杆式或缆式传感元件组成，传感器有多种型号可选，仪表可选整体和分体安装。用于连续测量。 测量原理 射频导纳物位控制技术是一种从电容式物位控制技术发展起来的、防挂料、更可靠、更准确、适用性更广的物位控制技术，是电容物位计的技术升级，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高额，所以射频导纳技术可以理解为用高频测量导纳。高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。对一个强导电性物料的容器，由于物料是导电的，对变送器探头来说仅表现为一个纯电容，随着容器排料，探杆上产生挂料，这样便产生挂料误差，且导电性越强误误差越大。从电学角度来看，挂料层相当于一个电阻，传感元件被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成部分的阻抗和容抗数值相等...
