品牌:压阻陶瓷传感器 型号:压阻陶瓷传感器 种类:压力 材料:陶瓷 材料晶体结构:单晶 制作工艺:陶瓷 输出信号:模拟型

一、概述：
陶瓷压力传感器是采用韧性极高的陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器。陶瓷的冷热稳定特性可以使它的工作温度范围宽达-40℃～+130℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，信号长期稳定性好。高性能、低价格的陶瓷传感器将是压力传感器的发展方向。在欧美国家有全面替代其它类型传感器的趋势，在中国越来越多的用户使用陶瓷传感器替代扩散硅压力传感器和传统的机械式压力传感器。
PPS系列陶瓷压力传感器被广泛地应用在：过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小，直径18mm，量程范围1～600bar，价格低，被广泛应用在各种测量压力的场合。
二、特点：



◆ 坚固的陶瓷敏感膜片
◆ 零点、满量程激光标定
◆ 卓越的抗腐蚀、抗磨损性能
◆ 抗冲击、抗震动
◆ 极好的线性与重复性
◆ 工作温度范围宽
◆ 体积小巧，易封装



三、工作原理：
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变。厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯顿电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。通过激光标定，传感器具有很高的温度稳定性和时间稳定性。
四、技术参数
供电电压： 5 ～ 30 VDC（恒压）
桥臂电阻： 11 K ± 20%
量程范围： 100KPa ～ 60MPa
响应时间： <1 mS
综合误差（包括：线性，迟滞，重复性） 0.2 ～ 0.4 FS%
零点输出： 0 ± 0.2 mV/V ＠25℃
满量程输出： 2.0 ～ 4.8 mV/V
温度漂移： <± 0.02 %FS/℃ 一级品 25℃~~95℃
± 0.02 %FS/℃~~± 0.04 %FS/℃ 二级品
长期稳定性： <0.2 %FS/年
工作温度范围： -40 ℃～ 130 ℃
抗绝缘性： >2 KV
外形尺寸： 直径18mm 高6.35 mm
抗过载性： 单位：bar
额定量程 1 2 5 10 20 50 100 200
过压能力 2 4 10 20 40 100 200 400
破坏压力 4 7 15 35 70 150 250 450

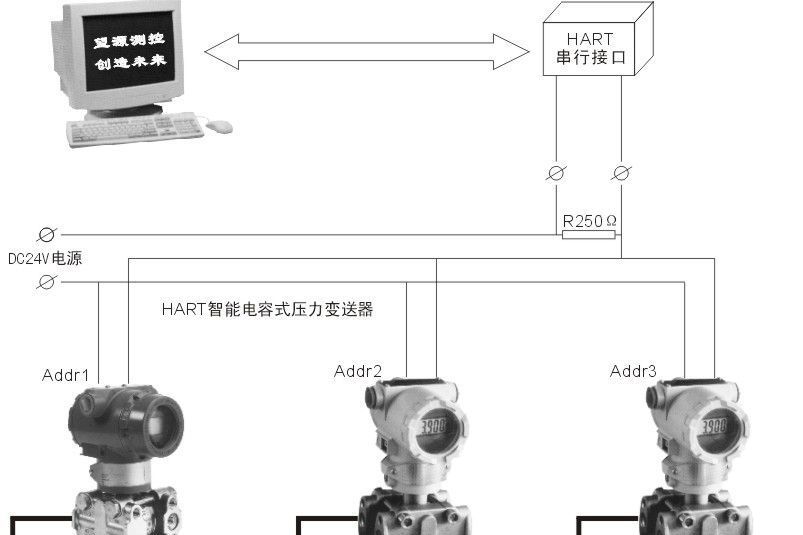

五、接线图
六、PPS系列陶瓷压力传感器标识
