品牌:中星测控 型号:CS-PT2200 类型:陶瓷型压力变送器 测量范围:1Mpa（kPa）

一．概述

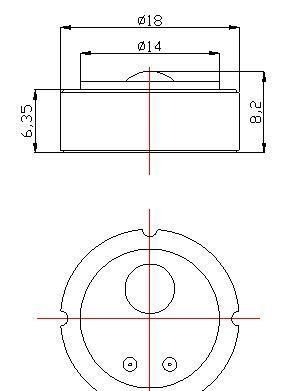

CS-PT系列压力变送器，采用国际上一流传感器芯体、变送器专用集成电路和配件，运用军工产品的生产线和工艺，生产的高精度、高质量、体积小、安装方便、使用简单、高性价比的压力类变送器。已广泛应用于航空、航天、石油、化工、矿山、机械、大坝、地质、水文等行业中测量各种气体和流体的压力、压差、流量和流体的高度和重量。
CS-PT2200数字式压力变送器采用高性能MCU，高精度ADC以及DAC，经过温度补偿，可以-40 ~ 85℃的温区内实现0.25%精度，通过软件修正，还可达到更高的精度。RS485数字式、模拟双输出，RS485灵活组网并提供上位机测试软件，模拟部分可以自由配置成0-5VDC区间内的任意区间。

二．功能参数
量 程 ： 1Mpa（可由用户指定）
压力形式： 表压
电 源 ： 12 ~ 28V DC
静态工作电流：<10mA;
系统精度： 0.25%；
工作温度： -40 ~ 85℃；
输出接口： RS485，单端模拟电压输出。

三．系统连接
传感器端口有五根输出线，分别为，红、黑、黄、蓝、绿，其中红为电源输入正端，黑为电源输入负端，黄为模拟输出端子，蓝为RS485数字通讯线A+接线端子，绿为RS485数字通讯线B-接线端子。接线示意图如下：

四．操作说明
CS-PT2200压力变送器同时具有数字和模拟两种输出方式，数字输出单位为kPa.输出范围对应0 ~ 1MPa为0 ~ 1000.0；,模拟输出范围可在0至5V内由用户任意设定，如0~5V，0.5~4.5V，1~5V等，出厂时默认输出范围为0~5V。同时用户用多个PT2200变送器接入同一个RS485总线，实现联网测量。

注意：在RS485通讯网络里，每个变送器都具有的编号，此编号也就是变送器的数字通讯地址，此地址为出厂时预置，范围为1~99的整数（可根据客户要求进行扩充），也可由用户在使用过程中进行分别配置，但用户在使用过程中必须确保在同一网络内，不存在相同通讯地址的变送器。

本公司为方便用户能够更好的发挥CS-PT2200传感器的功能和优点，为本产品配送了上位机测量调试软件,界面如下图：

接收软件显示界面

五. 注意事项
1.当电源电压小于最小12V时，有可能引起测量值不准，请保证电源电压的稳定。
2.RS485通讯为半双工通信方式，请在发送指令及回收数据的时候注意保持总线的畅通。
3.RS485通讯线使用屏蔽双绞线以保证不受到干扰。
4.在采用多只变送器进行联网测量时，请确保在线的变送器的通讯地址各自独立，互不干扰，否则有可能引起通讯混乱。
5.注意传感器通讯协议所用指令及相关数据都采用ASCII码形式传输，请注意区分于常用十六进制指令的区别。
