磁致伸缩液位传感器
| 价 格： | 1.00 |
品牌:恒远 型号:SLS 种类:液位 材料:不锈钢 材料物理性质:磁性材料 材料晶体结构:单晶 制作工艺:磁 输出信号:模拟型
磁致伸缩液位传感器工作原理
磁致伸缩液位传感器的结构部分由不锈钢管(测杆)、磁致伸缩线(波导丝)、可移动浮子(内有磁铁)等部分组成。
传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以地确定浮子所在的位置，即液面的位置。
> 技术特点
高分辨率
高精度、高稳定性、高可靠性
响应快
位置输出
性能价格比高
非接触式测量、使用寿命长
多种输出方式可供选择
具有反向极性保护功能
防雷击、防射频干扰
抗震抗冲击 结构精巧、环境适应性强
防污、防尘、防水
安装方便、不需定期标定和维护
> 性能指标
模拟信号输出液位传感器
量程范围 50～7000mm
供电电源 24VDC±10%
输出形式 4～20mA；0～5V；0～10V
工作温度 电子仓：－40℃～+85℃（范围）
测杆：－40℃～+110℃（范围）
输出温漂 50ppm/℃
产品功耗 小于60mA
工作压力 浮球3.2MPa
输出纹波 小于20mV
线性误差 优于0.05%FS；量程小于300mm的传感器，误差小于150μm
重复性误差优于0.002%FS
带负载能力 4～20mA输出：带负载能力不低于500Ω
0～5V，0～10V输出：输出阻抗小于20Ω
测杆材料 0Cr18Ni9、1Cr18Ni9Ti或用户特殊定制
电子仓外壳材料 1Cr18Ni9Ti或用户特殊定制
浮球材料 1Cr18Ni9Ti、0Cr17Ni12Mo2、0Cr17Ni14Mo2
连接形式 M18×1.5、M20×1.5、3/4－16UNF－2A（或者用户特殊定制）
防爆类型 ExdⅡBT5
> 主要性能
数字信号输出液位传感器
油位、水位、一至五点温度数据输出
测量范围 0.2～6m
重复精度 优于0.001%FS
非 线 性 0.05%FS
分 辨 率 150μm
输出模式 Rs-485
供电电源 15～30VDC
防爆等级 ExdⅡBT5 ExiaⅡAT5 ExiaⅡBT5
温度系数 测杆：－40℃～120℃
电子仓：－20℃～75℃
工作压力 浮球：3.2MPa
测杆材料 0Cr18Ni9、1Cr18Ni9Ti
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李昭昭
- 电话：029-88217610
- 传真：029-88217610
- 手机：
- QQ ：
TCS热导式流量开关

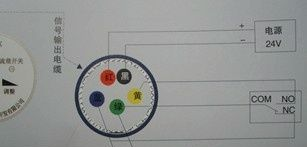

信息内容：品牌:TCS流量开关 型号:TCS 测量范围:300（m3/h） 精度等级:1 输出信号:4-20（mA） 工作电压:dc24v-dc220v（V） 工作温度:-25-80（℃） 公称通径:2/14/1（mm）dzsc/17/8318/17831879.jpgdzsc/17/8318/17831879.jpgdzsc/17/8318/17831879.jpg一、概述 TCS热导式流量开关是针对水电站冷却系统、润滑油系统流量监测控制而开发的电子产品。该产品给予热扩散原理，改善了传统机械产品结构复杂、设置值易漂移及小流量状态不稳定的缺陷，可适用多种介质流量监测场合。热导式流量开关 二、特点 高度电子产品，应用稳定 6个LED显示报警及流量状态 开关设置值现场可调，范围宽，不易漂移 同一产品可适用多种通径管道，互换性好 低流速、小流量场合控制不失真，动作精确 对被测介质无流向要求，安装使用方便 无流体阻碍，无磨损，免维护 探头采用特殊抗结垢涂层，抗污能力更强三、原理TCS-K/M流量开关是基于热交换原理设计，探头内置发热元件以及热敏元件，流量开关的热量传导与被测流体流速密切相关。当流体介质流过流量开关探头时，热敏元件所测到的热量随介质的流速变化而变化，经惠斯通电桥转化成电信号，内置电路将设定流量与瞬时流量相比较，输出接点信号。热导式流量开关将流...
