功率校正技术:

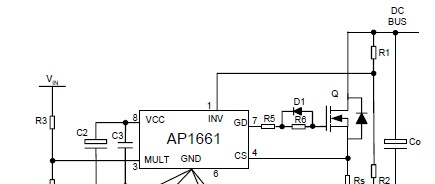

在含有AC/DC变换器的电力电子装置中，DC/DC变换器或DC/AC变换器的供电电源一般是由交流市电经整流和大电容滤波后得到较为平直的直流电压，整流器一电容滤波电路是一种非线性组件和储能组件的结合，因此，虽然输入交流电压是正弦的，而输入交流电流是一个时间很短、峰值很高的周期性尖峰电流，波形严重畸变.如果去掉输入滤波电容，则输入电流变为近似的正弦波，提高了输入侧的功率因数并减少了输入电流的谐波，但是整流电路的输出不再是一个平滑的直流输出电压，而变为脉动波。如果欲使输入电流为正弦波，且输出仍为平滑的直流输出，必须在整流电路和滤波电容之间插入一个电路，这个电路就是PFC电路，如所示:

dzsc/17/6977/17697729.jpg

特点：

Ｌ６５６２采用８引脚DIP和SOP封装，与Ｌ６５６１相比，Ｌ６５６２的内部乘法器带有ＴＨＤ化专门电路，能有效控制ＡＣ输入电流的交越失真和误差放大器输出纹波失真，从而提供高功率因数和非常低的ＴＨＤ。Ｌ６５６２的其它特点如下：

●具有１０．３～２２Ｖ的宽电源电压范围；

●具有低于７０μＡ的启动电流和低于４ｍＡ的工作电流，并且含有截止功能，因而特别适用于遥控开／关控制，并且能满足“蓝天使”、“能源之星”和“Ｅｎｅｒｇｙ ２０００”等标准；

●借助于电压误差放大器和±１％的内部精密电压参考，可控制ＰＦＣ的ＤＣ输出电压并使其高度稳定；

●有过电压保护功能，能安全处理启动和负载断开时产生的过电压；

●在电流感测脚内嵌ＲＣ低通滤波电路，可减少外部元件数量和ＰＣＢ面积；

●带有源电流／灌电流为－６００／８００ｍＡ的推挽式输出级，并带有欠压锁定ＵＶＬＯ下拉和１５Ｖ的电压钳位，可驱动功率ＭＯＳＦＥＴ或ＩＧＢＴ，从而可使变换器输出功率高达３００Ｗ。

■ REALISED IN BCD TECHNOLOGY
■ TRANSITION-MODE CONTROL OF PFC PREREGULATORS
■ PROPRIETARY MULTIPLIER DESIGN FOR
MINIMUM THD OF AC INPUT CURRENT
■ VERY PRECISE ADJUSTABLE OUTPUT
OVERVOLTAGE PROTECTION
■ ULTRA-LOW (≤70μA) START-UP CURRENT
■ LOW (≤4 mA) QUIESCENT CURRENT
■ EXTENDED IC SUPPLY VOLTAGE RANGE
■ ON-CHIP FILTER ON CURRENT SENSE
■ DISABLE FUNCTION
■ 1% (@ Tj = 25 °C) INTERNAL REFERENCE
VOLTAGE
■ -600/+800mA TOTEM POLE GATE DRIVER WITH
UVLO PULL-DOWN AND VOLTAGE CLAMP
■ DIP-8/SO-8 PACKAGES ECOPACK®

管脚图:

dzsc/17/6977/17697729.jpg
