湿度传感器HG12
| 价 格： | 100.00 |
品牌:海谷电子 型号:HG12 种类:湿度 材料:陶瓷 材料物理性质:导体 材料晶体结构:单晶 制作工艺:陶瓷 输出信号:模拟型 防护等级:A 线性度:80（%F.S.） 迟滞:10（%F.S.） 重复性:90（%F.S.） 灵敏度:100 漂移:年漂移小于1% 分辨率:100
一、产品简介： 该产品为电阻式高分子湿度传感器（HG12），具有感湿范围宽，响应速度快，灵敏度高，性能稳定可靠，一致性好等特点。 二、外型尺寸外型尺寸： 8×10mm（引脚间距：5.08mm）；5×10mm（引脚间距：2.54mm）； 三、适用范围： 电子、仓储、气象、纺织、烟草、制药等行业； 电子万年历、温湿度表、加湿器、除湿机、空调等产品。 四、型号规格： HG12，特征阻抗31KΩ；产品符合ROHS环保；
五、电气性能： ①定额电压：1.5V AC(正弦波)； ②定额功率：0.2mW(正弦波)； ③工作频率：200Hz—2000Hz； ④工作温度：0℃—50℃； ⑤工作湿度：20%—95%RH； ⑥温度特性：≤0.5%RH/℃； ⑦稳定性：≤2%RH/年； ⑧湿度检测精度：≤±5%RH； ⑨相对湿度阻抗特性：（25℃, 1KHZ, AC1V,正弦波），附图所示。
六、标准检定条件： ①大气中，温度25℃，测定频率为1KHZ，测定电压为IVAC（正弦波）； ②检测时务必使用交流电桥（LCR），不能使用直流电源； ③使用分流式湿度发生装置（HG—1型）； ④测定用线：1芯屏蔽线； ⑤避免硬物或手指接触元件表面，以免划伤或污染感湿膜； ⑥避免在盐雾、腐蚀性气体、强酸、强碱及有机溶剂、酒精、丙酮等条件下检定； ⑦焊接条件（200℃，2S）焊接，应使用低湿烙铁或使用镊子保护； ⑧推荐储存条件：温度10℃—40℃，湿度：40%RH-80%RH。 请注意：避免在结露情况下使用。 七、稳定性试验： 规格值以60%RH湿度变化量为基准；各试验完毕后，要在常温常湿的正常空气中放置24小时,恢复后进行测试，各试验数据如表所列。
1—引出脚 2—基片 3—电极 4—高分子感湿膜 图1小基片（5×10mm）外形尺寸图
|
1—引出脚 2—基片 3—电极 4—感湿膜
图2大基片（8×10mm）外形尺寸图
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许赵武
- 电话：020-62863270
- 传真：020-62863270
- 手机：
- QQ ：
高分子湿度传感器
信息内容：品牌:海谷电子 型号:HG31 种类:湿度 材料:陶瓷 材料物理性质:导体 材料晶体结构:单晶 制作工艺:薄膜 输出信号:模拟型 防护等级:A 线性度:80（%F.S.） 迟滞:10（%F.S.） 重复性:100（%F.S.） 灵敏度:100 漂移:小于1% 分辨率:100一、产品简介：该产品为电阻式高分子湿度传感器（HG31），具有感湿范围宽，响应速度快，灵敏度高，性能稳定可靠，一致性好等特点。 二、外型尺寸外型尺寸：8×10mm（引脚间距：5.08mm）；5×10mm（引脚间距：2.54mm）；三、适用范围：电子、仓储、气象、纺织、烟草、制药等行业；电子万年历、温湿度表、加湿器、除湿机、空调等产品。四、型号规格：HG31，特征阻抗23KΩ；产品符合ROHS环保； 五、电气性能：① 定额电压：1.5V AC(正弦波)；② 定额功率：0.2mW(正弦波)；③ 工作频率：200Hz—2000Hz；④ 工作温度：0℃—50℃；⑤ 工作湿度：20%—95%RH；⑥ 温度特性：≤0.5%RH/℃；⑦ 稳定性：≤2%RH/年；⑧ 湿度检测精度：≤±5%RH；⑨ 相对湿度阻抗特性：（25℃, 1KHZ, AC1V,正弦波），附图所示。 六、标准检定条件：① 大气中，温度25℃，测定频率为1KHZ，测定电压为IVAC（正弦波）；② 检测时务必使...

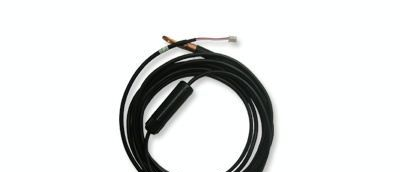

单温变送器
