JCJ200B温湿度传感器

价格：

666.00

详细介绍
企业详情

品牌:JCJ 型号:JCJ200B 种类:热电偶温度变送器材料:金属材料物理性质:半导体材料晶体结构:单晶制作工艺:集成输出信号:模拟型防护等级:温湿度传感器线性度:温湿度传感器（%F.S.）迟滞:温湿度传感器（%F.S.）重复性:温湿度传感器（%F.S.）灵敏度:温湿度传感器漂移:温湿度传感器分辨率:温湿度传感器

JCJ200B 分体式温湿度传感器

dzsc/17/6890/17689074.jpg

产品简介：
	JCJ200B温湿度变送器除能满足上述JCJ200A所有功能和工作环境，而且采用了防水变送器外壳，这样的配置就可以保证变送器工作于湿度较大或灰尘较大的恶劣环境，如冷库、保鲜库、潮湿的山洞，沙尘飞扬的各种环境。

测量范围

（-40～80）℃（℃）

产品特点：
	1、长期稳定性好，低漂移性 2、测量准确度高，互换性强 3、多种探头组合，方便实用 4、适应领域广阔，抗腐蚀高 5、非标品可订做，按需生产

典型应用：
	环境监测、医药化工、通讯机房、HVAC暖通空调、洁净厂房、电信基站、智能楼宇、图书、档案馆、纺织印染、食品加工、工业自动化、超市、生产车间、山洞、冷库、保鲜库、（防水变送器外壳）

技术参数:

JCJ200B	JCJ200B温湿度变送器
工作电源	12VDC±10% 12VAC±10% 24VDC±10% 24VAC±10% 其它工作电源（注明）
温度参数	温度传感器	铂电阻PT100
	温度测量范围	（0～50）℃、（0～80）℃、（-20～60）℃、（-40～80）℃
湿度参数	测量准确度	优于±0.5℃(0～50℃)
	工作温度	-40～80℃
	反应时间（ta）	典型值＜5s
	长期稳定性	典型值0.5%RH/年
	有效测量范围	10～95% RH(无凝露)
	测量准确度	±3% RH（20～95%RH,20℃） ±2% RH（20～95%RH,20℃）
	信号输出对应范围	0～100% RH
	测量稳定性	通常状态下，漂移不大于1%RH
输出信号	电压信号	1、（0～5）VDC 2、（0～10）VDC 3、（0～1）VDC
	电流信号	（三线制） 4、（4～20）mA 5、（0～10）mA 6、（0～20）mA	（两线制） 7、（4～20）mA
负载能力	电压型： ≥1KΩ 电流型： 0～500Ω
工作环境	湿度：5～95%RH 无凝露温度：（-40～80）℃

变送器外形示意图：

dzsc/17/6890/17689074.jpg

接线示意图：

dzsc/17/6890/17689074.jpg

RT：温度信号输出 RH：湿度信号输出 GND：直流地
VCC：工作电源，据需要可选12V/24V
12VDC：输出信号为0～5V输出时所用电源
24VDC：4～20mA或0～10mA或0～20mA或0～10V输出时所用电源
交流电源：24VAC信号分别接VCC和GND（接线不分顺序）
信号输出：GND为信号地，它和Hout、Tout之间的电压即为对应的湿度温度值。
变送器耗电参考：
电流信号：24V/45mA
二线制电流：24V/40mA
电压信号：（0～5）VDC 12V/35m
（0～10）VDC：24V/35mA

变送器配套传感器探头参数说明：
	JCJ200B温湿度变送器提供了丰富的传感器探头，以满足不同温湿度测量现场的测量与安装。与变送器配套的传感器探头可以分为以下几类：壁挂安装式：F型、G型管道式：J型、I型、K型、H型

探头技术参数：
dzsc/17/6890/17689074.jpg	dzsc/17/6890/17689074.jpg
F型塑料外壳封装	G型金属外壳封装

探头类型		参数说明	备注说明
G型金属外壳封装	材质	不锈钢外壳，具有耐高温和坚固耐用特性	内有金属过滤网，具有一定防尘和过滤作用。采用航空插头出线方式，连接方便。
	外形	80×55×21
	安装	墙面壁挂或吸顶安装

dzsc/17/6890/17689074.jpg	dzsc/17/6890/17689074.jpg
H型防水接线盒封装	J型螺纹接口安装

探头类型		参数说明
H 型防水接线盒封装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便
	固定方式	M27×2 mm 外螺纹或法兰安装（参数见I型法兰说明）
	插入长度L	1、150mm 2、200mm 3、300mm 4、其它订制（最短插入长度为120mm）
	适用环境	探头采用防水接线盒，适于露天环境使用（但传感器测量端不可与水等液态物体接触）
J 型螺纹固定安装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便
	固定方式	M27×2 mm 外螺纹
	插入长度L	1、150mm 2、200mm 3、300mm 4、其它订制（最短插入长度为130mm）
	适用环境	管道式安装，螺纹固定的各种测量场所

dzsc/17/6890/17689074.jpg	dzsc/17/6890/17689074.jpg
I型活动法兰安装	K型直插式安装

I型活动法兰类型	D	D1	d	法兰盘厚度	适用管径	法兰外形示意图
铝质法兰	68	46	4	3.5	Φ16	dzsc/17/6890/17689074.jpg
ABS塑料法兰	65	44	3	3	Φ16
参数说明	D：法兰直径 d:定位孔直径 D1：由定位孔圆心构成的同心圆直径

探头类型		参数说明
I型活动法兰安装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便
	固定方式	活动法兰安装
	插入长度L	1、150mm 2、200mm 3、300mm 4、其它订制（最短插入长度为110mm）
	适用环境	管道式安装，活动法兰固定的各种测量场所
K型直插式安装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便（最短插入长度为100mm）
	固定方式	直插式，无固定安装方式
	插入长度L	1、150mm 2、200mm 3、300mm 4、其它订制
	适用环境	管道测量，无需特殊固定的各种测量场所

JCJ200B产品选型：

JCJ200B口S口T口H口L口（F口）温湿度变送器(防水变送器外壳)
JCJ200B	温湿度变送器
	口	选择配套传感器探头： F型、G型、H型、I型、J型、I型、K型（具体介绍见相关说明）
		S口	输出信号
			1、0～5VDC 2、0～10VDC 3、0～1VDC 4、4～20mA（三线制） 5、0～20mA 6、 0～10mA 7、4～20mA（二线制）
			T口	温度范围
				1、0～50℃ 2、0～80℃
				3、-20～60℃ 4、-40～80℃ 5、其它注明
				H口	准确度
				1	±3%（默认）
				2	±2%
						L口	插入长度
						1	150mm
						2	200mm
						3	300mm
						4	其它注明
							F 口	法兰规格（I、H型探头）
							1	Φ16，塑料法兰（默认）
							2	Φ16，铝质法兰

选型说明：

1、J型螺纹接口除M27×2外，还有M22×1.5规格，但其插入长度含螺纹部分长度为 110mm,只有这一种长度。
2、选型表面的F口为选择型H或I型时需要选择的法兰固定方式，默认为塑料法兰。
3、如选择F、G、K型探头，则F口不需要选择。
4、选型时，应考虑变送器与传感器之间连线长度，默认为3米。
5、JCJ200B可作单温度或单湿度变送器。
单温度型号为JCJ200B口S口T口L口F口）
单湿度型号为JCJ200B口S口H口L口F口）
如所需产品不在选型之列，可以按要求定制生产，具体与我们联系或注明。

选型举例：
	如选用量程0～80℃，湿度准确度为±3%RH，电源电压24VDC，信号输出为0～10VDC，M27×2固定，插入长度为200mm温湿度变送器。型号为：JCJ200BJS2T2H1L2M1

东莞市先特电子科技有限公司

公司信息未核实

所属城市：广东东莞
[联系时请说明来自维库仪器仪表网]
联系人： 邓红艳
电话：0769-81081830
传真：0769-81081830
手机：
QQ ：

公司相关产品

DHC X系列缺相与相序保护继电器

信息内容：

品牌:DHC 型号:DHC X系列额定电压:380（V）产品认证:ISO9001缺相、相序保护器l DHC X系列缺相与相序保护继电器与交流接触器配合用于交流380V中三相电源的错相.缺相.相电压不平衡及过压欠压的电机保护.l 系列产品.有多种不同的功能供选择.以达到不同的保护目的.l SMT工艺l 性能可靠.外形美观.高性能价格比缺相、相序保护器 DHC X系列缺相与相序保护继电器l DHC X系列缺相与相序保护继电器与交流接触器配合用于交流380V中三相电源的错相.缺相.相电压不平衡及过压欠压的电机保护.l 采用电压采样方式.与电机的功率无关.l 系列产品.有多种不同的功能供选择.以达到不同的保护目的.l 导轨安装方式.国际标准安装尺寸l SMT工艺l 性能可靠.外形美观.高性能价格比. 功能DHC1X（RSTC）DHC2X3相3线制缺相相序保护器DHC2X-T3相3线制缺相相序保护器DHC2X-N3相4线缺相相序保护器DHC1X-T（RSTB） dzsc/17/7490/17749055.jpg dzsc/17/7490/17749055.jpg dzsc/17/7490/17749055.jpg dzsc/17/7490/17749055.jpg dzsc/17/7490/17749055.jpg相序错误立即动作立即动作立即动作立即动作立即动作缺相不启动&radic...

详细内容>>

DHC1W ＯＮ－ＯＦＦ智能温度控制器

信息内容：

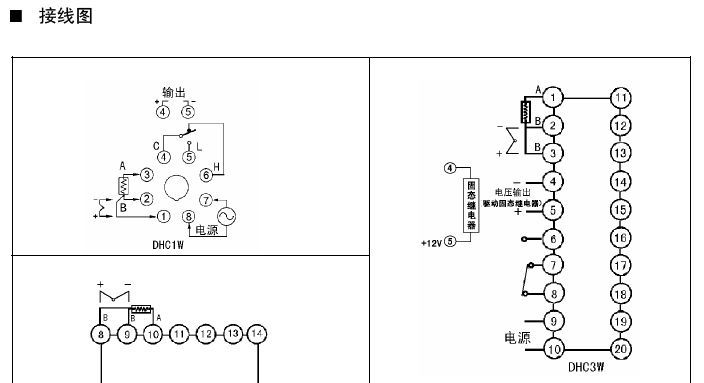

品牌:DHC 型号:DHC1W 控制模式:智能温度控制调节器温度范围:0~400（℃）精度等级:﹤0.5%FS±2℃ 测温误差:2（℃）开孔尺寸:45*45（mm）安装型式:面板式，装置式，导轨式输出信号:4~20（mA）工作电压:AC/DC100~240（V）外形尺寸:48*73（mm）控制类型:温度dzsc/17/8079/17807939.jpg DHC1W 温度控制器最常用的温度控制器全新设计，增加精度及可靠性有K。PT100，J等传感器规格ON/OFF控制（到达设定的温度继电器释放，温度下降到回差值以下后重新吸合）有0～399（K热电偶） 0～99.9（PT100热电阻）产品详细信息：特点z 采用单片机为核心，可靠，准确，抗干扰z DIN(48×48mm)面板尺寸，体积小。z ON-OFF 控制模式，回差调节0～20℃数字显示dzsc/17/8079/17807939.jpgdzsc/17/8079/17807939.jpgdzsc/17/8079/17807939.jpg
