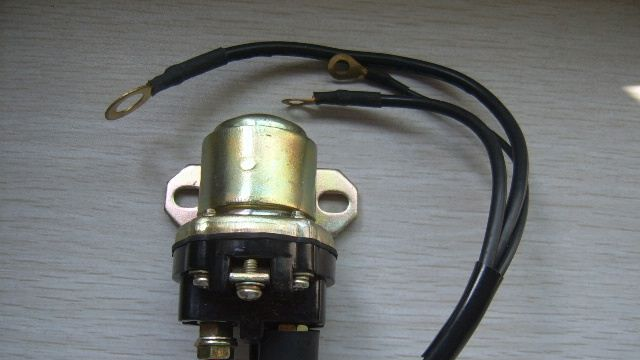

应用范围:汽车 品牌:天瑞祥 型号:B6A211450A 产品系列:起动继电器 触点形式:常开型 额定电压:DC12-24(V) 电流性质:直流 外形:小型 功率负载:小功率 防护特征:敞开式 直流电阻:10(Ω) 吸合电流:100(A) 释放电流:100(A) 线圈功率:10(W) 额定工作频率:10(Hz)
起动继电器作用就是起动电机工作时,需要有很大的电流.而钥匙是用来控制起动电机的,当钥匙接通时,如果大电流从钥匙流向起动机,那么,钥匙必须做得很大且笨重,能够耐大电流的频繁通过而不烧毁,而且要用很粗的电线把蓄电池,钥匙和起动电机连接起来,很不划算,使用也不可靠,维修也不方便.
人们发明了起动继电器,让起动电流从蓄电池通过继电器直接到达起动电机,同时,必须接受钥匙的控制.通过钥匙的控制电流很小,线也很细,增加了钥匙的寿命.
起动继电器的工作受钥匙的控制
钥匙接通时,起动继电器内吸力线圈通电,产生吸力,把起动电路触点吸合,于是电流通过起动继电器到达起动电机,起动电机工作;
当钥匙断开时,起动继电器内吸力线圈断电,吸力消失,起动电路触点在弹簧作用下断开,通往起动电机的电流切断,电机停止工作.
起动继电器做得比较结实,可以允许大电流频繁通过,提高了电路的可靠性.
安装方法:1 接起动机 起动线上面 也就是吸拉开关 的
那个小线柱 上面 2 接 常有电的 3接负极 4接 点火锁 起动线上
应用范围:启动 品牌:金响 型号:3708020-Q7 产品系列:解放1047 1043起动继电器 触点形式:常开型 额定电压:DC12-24(V) 电流性质:直流 外形:小型 功率负载:小功率 防护特征:敞开式 直流电阻:10(Ω) 吸合电流:100(A) 释放电流:100(A) 线圈功率:10(W) 额定工作频率:10(Hz)解放1047.1043起动继电器作用就是起动电机工作时,需要有很大的电流.而钥匙是用来控制起动电机的,当钥匙接通时,如果大电流从钥匙流向起动机,那么,钥匙必须做得很大且笨重,能够耐大电流的频繁通过而不烧毁,而且要用很粗的电线把蓄电池,钥匙和起动电机连接起来,很不划算,使用也不可靠,维修也不方便.人们发明了起动继电器,让起动电流从蓄电池通过继电器直接到达起动电机,同时,必须接受钥匙的控制.通过钥匙的控制电流很小,线也很细,增加了钥匙的寿命.起动继电器的工作受钥匙的控制钥匙接通时,起动继电器内吸力线圈通电,产生吸力,把起动电路触点吸合,于是电流通过起动继电器到达起动电机,起动电机工作;当钥匙断开时,起动继电器内吸力线圈断电,吸力消失,起动电路触点在弹簧作用下断开,通往起动电机的电流切断,电机停止工作. 起动继电器做得比较结实,可以允许大电流频繁通过,提高了电路的可靠性...
功率继电器作用是当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件按继电器的负载分类: 微功率继电器:当触点开路电压为直流28V时,触点额定负载电流(阻性)为0.1A;0.2A的继电器; 弱功率继电器:当触点开路电压为直流28V时,触点额定负载电流(阻性)为0.5A;1A的继电器; 中功率继电器:当触点开路电压为直流28V时,触点额定负载电流(阻性)为2A;5A的继电器; 大功率继电器:当触点开路电压为直流28V时,触点额定负载电流(阻性)为10A;15A;20A;25A;40A……的继电器。
