表面贴装功率电感

价格：

面议

详细介绍
企业详情

1 特征

EMI/EMC SMD 功率电感 .
高质量因子 .
大电流和大电感量 .
为表面焊接而专门设计 .

2 应用

调节器 , 功率放大器 , 电源 , 消除 EMI/RFI 噪音之滤波器 .

3 材质

铁芯

漆包线

4.外观尺寸(单位:mm)
(1) WT43~WT105
dzsc/01/7683/176837.jpg

TYPE	A	B	C	D
WT 43	4.4MAX	3.8MAX	4.7MAX	1.0 REF
WT 54	5.5 MAX	5.0MAX	6.1 MAX	1.3 REF
WT 75	7.2 MAX	5.6 MAX	7.9 MAX	2.1 REF
WT 104	9.5 MAX	4.5 MAX	10.2 MAX	2.1 REF
WT 105	9.5 MAX	6.4 MAX	10.4 MAX	2.9 REF
WT125	12.5+0.3	12.5+0.3	5.8+0.3
WT127	12.5+0.3	12.5+0.3	7.6+0.3

5 规格说明
dzsc/01/7683/176837.jpg
类型
(1) WT43 类型

NO.	PART NO.	INDUCTANCE (dzsc/01/7683/176837.jpgH)	TEST FREQUENCY	DC RESISTANCE (dzsc/01/7683/176837.jpg)MAX	IDC(A) MAX	REMARK
1	WT43-1R0M	1.00+20%	7.96MHz	26.0m	2.52
2	WT43-1R4M	1.40+20%	7.96MHz	31.4m	2.52
3	WT43-1R8M	1.80+20%	7.96MHz	38.4m	1.95
4	WT43-2R2M	2.20+20%	7.96MHz	46.4m	1.58
5	WT43-2R7M	2.70+20%	7.96MHz	57.1m	1.58
6	WT43-3R3M	3.30+20%	7.96MHz	73.1m	1.20
7	WT43-3R9M	3.90+20%	7.96MHz	7.90m	1.20
8	WT43-4R7M	4.70+20%	7.96MHz	84.7m	1.20
9	WT43-5R6M	5.60+20%	7.96MHz	106.7m	1.00
10	WT43-6R8M	6.80+20%	7.96MHz	122.8m	1.00
11	WT43-8R2M	8.20+20%	7.96MHz	154.8m	0.95
12	WT43-100K	10.0+10%	2.52MHz	0.159	0.95
13	WT43-120K	12.0+10%	2.52MHz	0.183	0.90
14	WT43-150K	15.0+10%	2.52MHz	0.235	0.85
15	WT43-180K	18.0+10%	2.52MHz	0.272	0.74
16	WT43-220K	22.0+10%	2.52MHz	0.334	0.68
17	WT43-270K	27.0+10%	2.52MHz	0.391	0.62
18	WT43-330K	33.0+10%	2.52MHz	0.459	0.56
19	WT43-390K	39.0+10%	2.52MHz	0.558	0.52
20	WT43-470K	47.0+10%	2.52MHz	0.577	0.44
21	WT43-560K	56.0+10%	2.52MHz	0.705	0.42
22	WT43-680K	68.0+10%	2.52MHz	0.979	0.37

测试仪器: 1. HP4286 A2. CH502AC
(2) WT54 类型

NO.	PART NO.	INDUCTANCE (dzsc/01/7683/176837.jpgH)	TEST FREQUENCY	DC RESISTANCE (dzsc/01/7683/176837.jpg)MAX	IDC(A) MAX	REMARK
1	WT54-100M	10.0+20%	2.52MHz	0.10	1.44
2	WT54-120M	12.0+20%	2.52MHz	0.11	1.40
3	WT54-150M	15.0+20%	2.52MHz	0.12	1.30
4	WT54-180M	18.0+20%	2.52MHz	0.15	1.23
5	WT54-220M	22.0+20%	2.52MHz	0.18	1.11
6	WT54-270M	27.0+20%	2.52MHz	0.21	0.97
7	WT54-330L	33.0+15%	2.52MHz	0.24	0.88
8	WT54-390L	39.0+15%	2.52MHz	0.32	0.80
9	WT54-470L	47.0+15%	2.52MHz	0.36	0.72
10	WT54-560K	56.0+10%	2.52MHz	0.39
NO.	PART NO.	INDUCTANCE (dzsc/01/7683/176837.jpgH)	TEST FREQUENCY	DC RESISTANCE (dzsc/01/7683/176837.jpg)MAX	IDC(A) MAX	REMARK
1	WT75-100K	10.0+10%	2.52MHz	0.06	2.30
2	WT75-120K	12.0+10%	2.52MHz	0.07	2.00
3	WT75-150K	15.0+10%	2.52MHz	0.09	1.80
4	WT75-180K	18.0+10%	2.52MHz	0.1	1.60
5	WT75-220K	22.0+10%	2.52MHz	0.11	1.50
6	WT75-270K	27.0+10%	2.52MHz	0.12	1.30
7	WT75-330K	33.0+10%	2.52MHz	0.15	1.20
8	WT75-390K	39.0+10%	2.52MHz	0.16	1.10
9	WT75-470K	47.0+10%	2.52MHz	0.18	1.10
10	WT75-560K	56.0+10%	2.52MHz	0.21	0.94
11	WT75-680K	68.0+10%	2.52MHz	0.26	0.85
12	WT75-820K	82.0+10%	2.52MHz	0.32	0.78
13	WT75-101K	100+10%	1.00KHz	0.37	0.72
14	WT75-121K	120+10%	1.00KHz	0.44	0.66
15	WT75-151K	150+10%	1.00KHz	0.53	0.58
16	WT75-181K	180+10%	1.00KHz	0.64	0.51
17	WT75-221K	220+10%	1.00KHz	0.74	0.49
18	WT75-271K	270+10%	1.00KHz	1.00	0.42
19	WT75-331K	330+10%	1.00KHz	1.23	0.40
20	WT75-391K	390+10%	1.00KHz	1.42	0.36
21	WT75-471K	470+10%	1.00KHz	1.64	0.34

测试仪器: 1. HP4286 A2. HP4284 A3. CH502AC
(4) WT104类型

NO.	PART NO.	INDUCTANCE (dzsc/01/7683/176837.jpgH)	TEST FREQUENCY	DC RESISTANCE (dzsc/01/7683/176837.jpg)MAX	IDC(A) MAX	REMARK
1	WT104-100M	10.0+20%	2.52MHz	0.06	2.38
2	WT104-120M	12.0+20%	2.52MHz	0.07	2.13
3	WT104-150M	15.0+20%	2.52MHz	0.09	1.87
4	WT104-180M	18.0+20%	2.52MHz	0.11	1.73
5	WT104-220M	22.0+20%	2.52MHz	0.12	1.60
6	WT104-270M	27.0+20%	2.52MHz	0.14	1.44
7	WT104-330M	33.0+20%	2.52MHz	0.16	1.26
8	WT104-390M	39.0+20%	2.52MHz	0.18	1.20
9	WT104-470M	47.0+20%	2.52MHz	0.21	1.10
10	WT104-560K	56.0+10%	2.52MHz	0.275	1.01
11	WT104-680K	68.0+10%	2.52MHz	0.29	0.91
12	WT104-820K	82.0+10%	2.52MHz	0.32	0.85
13	WT104-101K	100+10%	1.00KHz	0.39	0.74
14	WT104-121K	120+10%	1.00KHz	0.40	0.69
15	WT104-151K	150+10%	1.00KHz	0.58	0.61
16	WT104-181K	180+10%	1.00KHz	0.72	0.56
17	WT104-221K	220+10%	1.00KHz	0.81	0.53
18	WT104-271K	270+10%	1.00KHz	0.98	0.45
19	WT104-331K	330+10%	1.00KHz	1.25	0.42
20	WT104-391K	390+10%	1.00KHz	1.59	0.38
21	WT104-471K	470+10%	1.00KHz	1.75	0.35
22	WT104-561K	560+10%	1.00KHz	1.97	0.32

测试仪器: 1. HP4286 A 2. HP4284 A 3. CH502AC
(5) WT105类型

NO.	PART NO.	INDUCTANCE (dzsc/01/7683/176837.jpgH)	TEST FREQUENCY	DC RESISTANCE (dzsc/01/7683/176837.jpg)MAX	IDC(A) MAX	REMARK
1	WT105-100M	10.0+20%	2.52MHz	0.05	2.60
2	WT105-120M	12.0+20%	2.52MHz	0.06	2.45
3	WT105-150M		2.52MHz	0.17	1.28
10	WT105-560K	56.0+10%	2.52MHz	0.19	1.17
11	WT105-680K	68.0+10%	2.52MHz	0.21	1.11
12	WT105-820K	82.0+10%	2.52MHz	0.26	1.00
13	WT105-101K	100+10%	1.00KHz	0.28	0.97
14	WT105-121K	120+10%	1.00KHz	0.35	0.89
15	WT105-151K	150+10%	1.00KHz	0.43	0.78
16	WT105-181K	180+10%	1.00KHz	0.50	0.72
17	WT105-221K	220+10%	1.00KHz	0.61	0.66
18	WT105-271K	270+10%	1.00KHz	0.75	0.57
19	WT105-331K	330+10%	1.00KHz	0.84	0.52
20	WT105-391K	390+10%	1.00KHz	1.04	0.48
21	WT105-471K	470+10%	1.00KHz	1.18	0.42
22	WT105-561K	560+10%	1.00KHz	1.51	0.33
23	WT105-681K	680+10%	1.00KHz	1.72	0.28
24	WT105-821K	820+10%	1.00KHz	2.24	0.24

测试仪器: 1. HP4286 A 2. HP4284 A 3. CH502AC
(6) WT125 类型

NO.	PART NO.	INDUCTANCE (dzsc/01/7683/176837.jpgH)	TEST FREQUENCY	DC RESISTANCE (dzsc/01/7683/176837.jpg)MAX	IDC(A) MAX	REMARK
1	WT125-100M	10.0+20%	2.52MHz	0.080	2.38
2	WT125-150M	15.0+20%	2.52MHz	0.090	1.87
3	WT125-220M	22.0+20%	2.52MHz	0. 110	1.60
4	WT125-330M	33.0+20%	2.52MHz	0.140	1.26
5	WT125-470M	47.0+20%	2.52MHz	0.200	1.10
6	WT125-680M	68.0+10%	2.52MHz	0.240	0.91
7	WT125-101M	100+10%	1.00MHz	0.420	0.74
8	WT125-121M	120+10%	1.00MHz	0.460	0.69
9	WT125-151M	150+10%	1.00MHz	0.620	0.61
10	WT125-221K	220+10%	1.00MHz	0.750	0.53
11	WT125-271K	270+10%	1.00MHz	0.860	0.45

测试仪器: 1. HP4286 A 2. HP4284 A 3. CH502AC
(7) WT127类型

7 WT 型包外尺寸: (位: mm)dzsc/01/7683/176837.gif
dzsc/01/7683/176837.jpg

NO. PART NO. INDUCTANCE
(dzsc/01/7683/176837.jpgH) TEST
FREQUENCY DC
RESISTANCE
(dzsc/01/7683/176837.jpg)MAX IDC(A)
MAX REMARK

1 WT127-100M 10.0+20% 2.52MHz 0.07 2.60

2 WT127-120M 12.0+20% 2.52MHz 0.07   2.45

3 WT127-150M 15.0+20% 2.52MHz 0.08   2.27

4 WT127-180M 18.0+20% 2.52MHz 0.10   2.15

5 WT127-220M 22.0+20% 2.52MHz 0.11 1.95

6 WT127-270M 27.0+20% 2.52MHz 0.14   1.76

7 WT127-330M 33.0+20% 2.52MHz 0.15   1.50

8 WT127-390M 39.0+20% 2.52MHz 0.16   1.37

9 WT127-470M 47.0+20% 2.52MHz 0.16   1.28

10 WT127-560K 56.0+10% 2.52MHz 0.18   1.17

11 WT127-680K 68.0+10% 2.52MHz 0.19   1.11

12 WT127-820K 82.0+10% 2.52MHz 0.23   1.00

13 WT127-101K 100+10% 1.00KHz 0.28   0.97

14 WT127-121K 120+10% 1.00KHz 0.30   0.89

15 WT127-151K 150+10% 1.00KHz 0.36   0.78

16 WT127-181K 180+10% 1.00KHz 0.40   0.72

17 WT127-221K 220+10% 1.00KHz 0.44   0.66

18 WT127-271K 270+10% 1.00KHz 0.50   0.57

19 WT127-331K 330+10% 1.00KHz 0.70   0.52

20 WT127-391K 390+10% 1.00KHz 0.90   0.48

21 WT127-471K 470+10% 1.00KHz 1.20   0.42

22 WT127-561K 560+10% 1.00KHz 1.30   0.33

23 WT127-681K 680+10% 1.00KHz 1.50   0.28

24 WT127-821K 820+10% 1.00KHz 1.80 0.24

TYPE A B C2 C1 N T

12m/m 330 21+1 13+0.5 18 100 18.0

16m/m 330 21+1 13+0.5 18 100 23.5

24m/m 330 21+1 13+0.5 18 100 31.5

32m/m 330 21+1 13+0.5 18 100 38.0
注 : TAPING防,材P.S, 色黑色.
*WT43; 12m/m1500pcs/REEL 1000pcs/REEL;           *WT104, 24m/m
*WT54; 12m/m1500pcs/REEL 500pcs/REEL              *WT105, 24m/m;
*WT751000pcs/REEL   500pcs/REEL                   *WT125
*WT12732m/m 300pcs/REEL

深圳市鹏兴电子制品厂

公司信息未核实

所属城市：广东
[联系时请说明来自维库仪器仪表网]
联系人： 前台
电话：86-755-28198225
传真：86-755-28199871
手机：
QQ ：

公司相关产品

表面安装可调电感

信息内容：

规格可依客户之需要进行设计制作

详细内容>>

空芯线圈电感

信息内容：

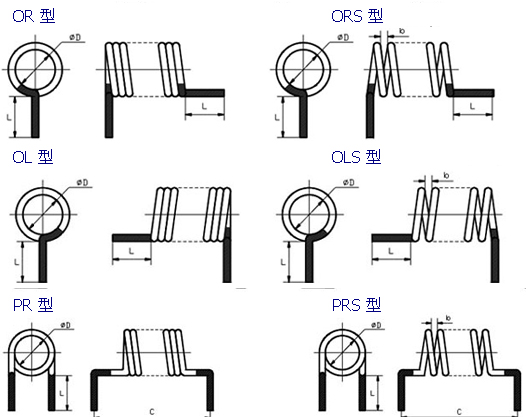

dzsc/01/7684/176840.JPG 　　空心线圈是一种可在高频下使用的电感器 , 其结构简单 , 性能卓越 , 工作频率可达 1GHz 线材规格广泛 , 允许电流可高达 50 安培 , 在电视技术 , 音像技术 , 微波技术 , 通讯发射 , 接收等 , 也可在电源滤波部份使用 . ----------------------------------------------------------------------------------1. 结构 dzsc/01/7684/176840.jpg 绕组 : 右绕左绕线间距和足距是可变的 dzsc/01/7684/176840.jpg 引脚处理 : 电镀剥皮直焊 dzsc/01/7684/176840.jpg 线材规格 : 线径从 0.09m /m 到 3.2m /m dzsc/01/7684/176840.jpg 线圈长度 : 按客户要求具体应用根据指定要求 ---------------------------------------------------------------------------------- 2. 规格说明 ( 欢迎客户提出特殊规格 ) AR - 0.5 X 6.0 X 5.5T N S (1) (2) (3) (4) (5) (6) (1) 类型 : A: 型状 R: 卷向 (4) 圈数 (2) ...
