供应E6J-C编码器
| 价 格： | 面议 | |
| 型号/规格： | E6J-C | |
| 品牌/商标： | 欧姆龙 |
E6J-C
超小型旋转式编码器(外径φ20)·增量型
机器内置用途超小型1046
■实现外径φ
■按用途有轴型与中空轴型
一般规格
共通规格
|
项目 型号 |
E6J-CWZ |
E6J-CWZ1E |
E6J-CWZ1EA2 | |
|
轴形状 |
轴 轴径φ |
空心轴中空轴径φ | ||
|
额定电源电压 |
DC5V±5% | |||
|
消耗电流 *1 |
40mA以下 | |||
|
分辨率(脉冲/旋转) |
100、200、360、600、1000 |
360、600、1000 | ||
|
输出相 |
A相、B相、Z相 | |||
|
输出状态 |
NPN集电极开路输出 |
电压输出(NPN) | ||
|
输出容量 |
施加电压：DC24V以下 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) |
输出电阻：2.2kΩ 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) | ||
|
输出上升、下降时间 |
2μs以下(导线长： | |||
|
响应频率 * 2 |
100kHz(Z相复位时为50kHz) | |||
|
输出位相差 |
A相、B相的位相差 90°±45° | |||
|
旋转方向 |
CW方向(从轴侧为右旋转)A相先行 | |||
|
起动转矩 |
1mN·m以下 | |||
|
惯性力矩 |
100P/R |
0.034×10 |
—— | |
|
200P/R以上 |
0.045×10 |
0.351×10 | ||
|
轴允许力 |
径向 |
1.9N | ||
|
轴向 |
1.9N | |||
|
允许旋转数 |
6000r/min | |||
|
保护回路 |
电源逆接线保护 | |||
|
环境温度范围 |
动作时：-10～+ | |||
|
环境湿度范围 |
动作时、保存时：各35～85%RH(不结露) | |||
|
绝缘电阻 |
电容器接地的除外 | |||
|
耐电压 |
电容器接地的除外 | |||
|
振动(耐久) |
10～55Hz 复振幅 | |||
|
冲击(耐久) |
| |||
|
保护构造 |
IEC规格 IP40 | |||
|
连接方式 |
导线引出型(标准导线长 | |||
|
材质 |
外壳 |
铝 | ||
|
本体 |
铝 | |||
|
轴 |
SUS404 |
SUS304 | ||
|
质量(包装状态) |
约 | |||
|
附件 |
使用说明书、耦合器、L形扳手(M0.9) |
使用说明书、L形扳手(M0.9) | ||
*1. 接通电源时，流过约有
*2. 电的应答转速由分辨率以及应答频率决定。
因此，旋转超过响应转速时，则无法对电信号进行追踪。
产品规格仅供参考，详细信息请于业务员联系。
- 所属城市：福建 厦门
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生
- 电话：0592-6285808
- 传真：0592-6285810
- 手机：
- QQ ：
供应E6J-A编码器
信息内容：E6J-A 超小型旋转式编码器(外径φ20)·型 机器内置用途的超小型 ■实现外径φ20mm的尺寸、分辨率256(8bit) ■按用途有轴型与中空轴型 项目 型号 E6J-AG1C E6J-AG1CA 轴形状 轴 轴径φ4mm、长度10mm 空心轴 中空轴径φ2mm、深度7mm 额定电源电压 DC5V±5% 消耗电流 * 1 35mA以下 分辨率(分割) 256(8bit) 输出导线 格雷2进制 输出状态 NPN集电极开路输出 输出容量 外加电压：DC6V以下负载电流:4mA以下 残留电压:0.4V以下(负载电流4mA时) 输出上升、下降时间 2μs以下(导线长：1m、负载电流：4mA) 响应频率 * 2 20kHz 逻辑 负逻辑(H= 「0」、L= 「1」) 旋转方向 CW方向(从轴侧为右旋转)输出导线增加 起动转矩 1mN·m以下 惯性力矩 0.91×10-7kg·m2 1.31×10-7kg·m2 轴允许力 径向 1.9N 轴向 1.9N 允许旋转数 6000r/min 环境温度范围 动作时：0～+60℃、保存时：-20～+80℃(不结冰·结露) 环境湿度范围 动作时、...

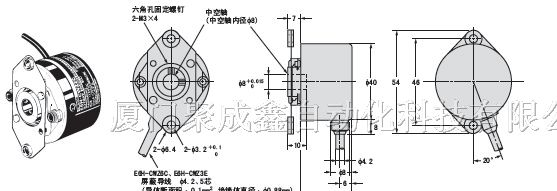

供应E6H-C编码器
