供应精密线位移传感器(图)
| 价 格： | 面议 |
型号:CWY-DW-B 种类:位移
详细说明：
精密线位移传感器型号命名、代号说明 CWY—— DW——XXX——X XX——X W．． 特殊代码、引出线方式（用数字表示，无数字为标准型号） 独立线性代码（用字母表示） 总阻值代码（用数字表示） 外径直径代码（用字母表示） 有效电气行程（数字为型号） 导电塑料（电位器）式 直线线性位移传感器 例： CWY—DW——350——B 05——D W．． W后字母无数字为标准型号 D表示独立引性为0.1% 总阻5KΩ 表示外径直径为32x32mm 表示有效电气行程为350mm 导电塑料直线线性位移传感器 外径直径代码说明： 独立线性代码说明： 特殊代码说明： A：36x31.5mm A：1% W．．．标准型产品，配万向联轴节 B：32x32mm B：0.5% W01 引出线式(不用插头) C：25x25mm C：0.25% W02 内置式自动复位，轴上配顶针 D：18x18mm D：0.1% W03 外置式自动复位，轴上配顶针 W11 基它特殊改置 主要参数： 电气特性| 标准阻值 | 5 KΩ±15%、10KΩ±15% (根据特殊要求可提供其它阻值) |
| 20℃时阻值精度 | ±15% |
| 理论电气行程(TET=E) | 25mm~1000mm（每25mm递增） |
| 实际电气行程(AET) | （最小值）AET=TET+1.5mm |
| 独立线性度（根据要求） | ≤1%～0.05%；≤1%～0.1%；当电气行程≤100mm≤0.1%；≤200mm≤0.05%； |
| 额定功率 | 0.04W/cm(70℃) 0W(125℃) |
| 滑片电流 | 推荐持续电流：uA级～1mA（2mA） |
| 可重复性误差 | ≤0.01% |
| 负载电阻 | 最小：103 x Rt |
| 绝缘电阻 | ≥1000MΩ 500VDC |
| 绝缘（电介质）强度 | ≥1000V RMS 50HZ |
| 机械行程 | 理论电气行程：+8±2mm |
| 外壳表面 | 合金铝，表面氧化 |
| 工作力 | 标准7.5牛顿 |
| 轴（自由转动） | 不锈钢 |
| 电刷 | 精密多触点六元合金 |
| 安装 | 可移动固定支架 |
| 工作寿命 | 标准20x106 |
| 工作温度 | -55℃～+125℃ |
| 三轴正弦振动 | 峰—峰值：1.5mm或15g—10HZ—2000HZ |
| 三轴机械冲击 | 50g—11ms—半正弦 |
| 速度(米/秒) | 10 |
宁波市北仑机械电器有限公司
公司信息未核实
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 胡学成
- 电话：574-86062539
- 传真：574-86062539
- 手机：
- QQ ：
公司相关产品
供应传感器(图)

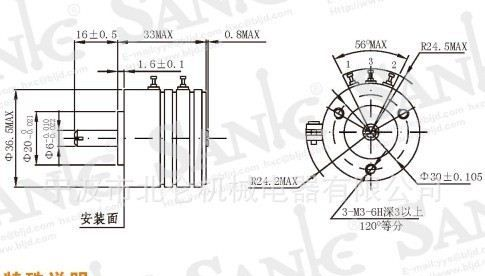

信息内容：产品名称：2WDY-35D-4A本系列产品广泛使用于各个领域：军事、航空、汽车、医药、测量、机器人、原子能、更适用于工业领域。具体而言，适用于导弹、飞行导航仪器、车轮左右平衡和行驶控制系统、XY轴图形记录仪、理疗仪器、操纵杆和模具机械的伺服控制。 采用先进的精密导电塑料电位器生产工艺制造，产品中关键部件及主要原材料是从日本、美国等国家进口，产品测试仪器仪表及关键生产设备是从美国、英国、日本等国引进，保证了产品内在品质优良。 产品具有线性精密高、理论上无限的分辨力、平滑性优良、动态噪声小、机械寿命长等优良性能，并且有很高的价格性能比，欢迎广大用户光临指导，我公司将以优质的服务满足各科研单位、院校、工矿企业的需要。同时，本公司可根据用户需求设计生产特殊规格的产品，诚心请惠顾、合作。主要参数标称阻值 1kΩ，2kΩ,3kΩ,5kΩ总阻公差(%) ±15％独立线性度(%) 0.1，0.2，0.3，0.5，1.0理论电旋转角(°) 345°±2°机械转角(°) 360°(连续)额定功耗(W,at70°C) 2W(70°C) FFOW(125°C)电阻温度系数 ≤0.04%/°C绝缘电阻(M Ω) ≥1000M Ω(500VDC)介质耐压(v...
