供应10W 立体声 D 类音频功率放大器TPA3101D2
| 价 格： | 面议 | |
| 型号/规格： | TPA3101D2 | |
| 品牌/商标： | TI |
说明
The TPA3101D2 is a 10-W (per channel) efficient, Class-D audio power amplifier for driving bridged-tied stereo speakers. The TPA3101D2 can drive stereo speakers as low as 4 dzsc/17/6090/17609072.gif. The high efficiency of the TPA3101D2, 87%, eliminates the need for an external heat sink when playing music.
The gain of the amplifier is controlled by two gain select pins. The gain selections are 20, 26, 32, 36 dB.
The outputs are fully protected against shorts to GND, VCC, and output-to-output shorts with an auto recovery feature and monitor output.
特性
- 10-W/ch into an 8-dzsc/17/6090/17609072.gif Load From a 13-V Supply
- 9.2-W/ch into an 8-dzsc/17/6090/17609072.gif Load From a 12-V Supply
- Operates from 10 V to 26 V
- 87% Efficient Class-D Operation Eliminates Need for Heat Sinks
- Four Selectable, Fixed Gain Settings
- Differential Inputs
- Thermal and Short-Circuit Protection With Auto Recovery Feature
- Clock Output for Synchronization With Multiple Class-D Devices
- Surface Mount 7 mm × 7 mm, 48-pin QFN Package
- Surface Mount 7 mm × 7 mm, 48-pin HTQFP Package
参数
| TPA3100D2 | TPA3101D2 | TPA3110D2 | TPA3113D2 | TPA3117D2 | |
| Speaker Channels | Stereo | Stereo | Stereo | Stereo | Stereo |
| Headphone Channels | None | None | None | None | None |
| Output Power(W) | 20 | 10 | 15 | 6 | 15 |
| Load(Min)(ohms) | 4 | 4 | 4 | 4 | 4 |
| ISD(uA) | 80 | 180 | 200 | 200 | 250 |
| Iq per Channel(mA) | 9 | 22 | 10 | 10 | |
| Half Power THD + N @ 1 kHz (%)(kHz) | 0.11 | 0.09 | 0.07 | 0.07 | 0.1 |
| PSRR(dB) | 70 | 70 | 70 | 70 | 72 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应HAT 400-S开环电流传感器
信息内容：产品描述： 应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。 ◆电参数 型号 CS200CF CS400CF CS600CF CS800CF CS1000CF CS1500CF IPN 原边额定输入电流 200 400 600 800 1000 1500 A IP 原边电流测量范围 0～±400 0～±800 0～±1200 0～±1600 0～±2000 0～±2500 A VOUT 副边额定输出电压 4±1% V VC 电源电压 ±12～±15(±5%) V IC 电流消耗 VC=±15V <25 mA Vd 绝缘电压 在原边与副边电路之间5KV有效值/50Hz/1分钟 εL 线性度 <1 %FS V0 零点失调电压 TA =25℃ <±25 mV VOM 磁失调电压 IPN→0 <±25 mV VOT 失调电压温漂 IP=0 TA =-25～+85℃ <±...
供应MZ7型消磁电路用热敏电阻器MZ72-14RM

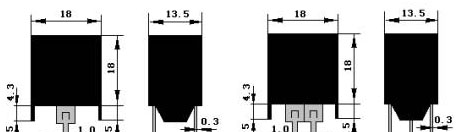

信息内容：MZ7型消磁电路用热敏电阻器 当一高电压加在消磁电阻上时，瞬时产生大的冲击电流dzsc/17/6131/17613132.jpg，同时热敏电阻本身温度迅速升高，阻值增加，电流迅速减小，起到消磁的作用。加热电阻增加，残余电流减小，通常这种电路与开关直接相连，打开电源，即自动完成消磁工作。1．产品特点 彩色电视机和彩色显示器作自动消磁元件 交流电路中的限流元件2．命名方法 MZ7 □ □□RM 热敏型号 引出脚数 热敏电阻值 4.外形尺寸 dzsc/17/6131/17613132.jpg MZ72型 MZ73型 4.主要技术参数 型号 标称电阻（Ω） 工作电压(V) 电压(V) 电流衰减特性（25℃） I0P-P(A) I1P-P(mA)3 I2rms(mA)60 MZ72-08RM 8±20% 120 140 ≥15 ≤400 ≤12 MZ72-12RM 12±20% 220 270 ≥18 ≤300 ≤8 MZ72-18RM 18±20% 220 270 ≥18 ≤300 ≤8 MZ72-20RM 20±20% 220 270 ≥18 ≤300 ≤8 MZ73-08RM 8±20% 120 14...
