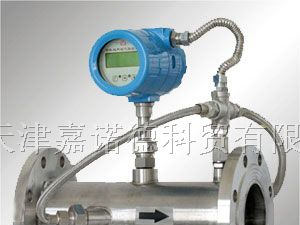

供应液体涡轮流量计，涡轮流量计

价格：		1800.00
型号/规格：		GY
品牌/商标：		APG

详细介绍
企业详情

一般功能和规格& SPECIFICATIONS

一、用途：
GY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

二、特点：
　　★ 压力损失小，叶轮具有防腐功能。
　　★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
　　★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示
　　　器。修正公式精度优于±0.02%。
　　★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
　　★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

三、主要技术参数:
　　★ 流量计规格，基本参数和性能指标
　　　（见表二）
　　★ 准确度：0.5级、1.0级；
　　★ 使用条件：
　　1、环境温度-20℃～50℃;
　　2、相对温度：5%～95%;
　　3、被测介质温度：-20℃～120℃;
　　4、大气压力：86Kpa～106Kpa;
　　5、防爆等级：ibⅡBT4.
　　★ 信号传输距离：传感器至显示器的距离可达1000m。


GYA法兰连接方式	GYA螺纹连接方式	GY系列法兰连接方式

GY系列螺纹连接方式	GYB系列法兰连接	GYB系列螺纹连接

四、电气特性：
1、显示方式：
　　（1）远传显示：脉冲输出（配显示仪表）；
　　（2）现场显示：7位LCD显示累积流量，单位（m3）
　 7位LCD显示瞬时流量，单位（m3/h）
　　（3）涡轮流量变送器：（配显示仪表）。
2、输出功能：
　　（1）GY 脉冲输出，p-p值由供电电源确定；
　　（2）GYB 4~20mA两线制电流输出；
　　。
3、供电电源：
　　（1）GY：DC5~24V；
　　（2）GYB：3V锂电池安装于仪表内部可连续使用八年以上；
　　（3）GYA：DC24V。

五、仪表结构及安装方式：见（表二）、（图一）、（图二）

图 3

图 4

1、仪表安装采用法兰连接、螺纹连接及夹装式；
　　2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN
　　　（DN为管道内径）。
　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
　　5、传感器露天安装时，请做好放大器插头的防水处理；
　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。

六、型号及规格说明：
　G X X- XXX XX
　　G 表示涡轮流量传感器；
　　X X：GY表示远传显示型；
　　YB表示现场显示型；
　　YA表示变送器；
　　XXX：表示涡轮流量传感器口径；
　　XX：B表示防爆型；
　　E表示夹装式；
　　如：GY-50：表示口径为50mm, 涡轮流量传感器；
　　GYA-50：表示口径为50mm,涡轮流量变送器。

（表二）

型号规格	公称通径DN（mm）	流量范围（m3/h）	工作压力（Mpa）	安装形式	L mm	G	D	d	孔数个
GY-4	4	0.04-0.25	1.6 2.5 4.0 6.3 10.0 15.0 20.0 25.0	螺纹(夹装)	394(50)	R3/8
GY-6	6	0.1-0.6		螺纹(夹装)	430(50)	R3/8
GY-10	10	0.2-1.2		螺纹(夹装)	556(50)	R3/8
GY-15	15	0.6-6		螺纹(夹装)	75(55)	G1
GY-20	20	0.7-7		螺纹(夹装)	85	G1
GY-25	25	1-10		螺纹(夹装)	100(60)	GR1/4
GY-32	32	1.5-15		夹装	70
GY-40	40	2-20		螺纹(夹装)	140(70)	G2
GY-50	50	4-40		螺纹(夹装)	150(70)		φ150	φ18	4
GY-65	65	7.5-75		夹装	80
GY-80	80	10-100		法兰(夹装)	200(90)		φ160	φ18	8
GY-100	100	20-200		法兰(夹装)	220(110)		φ180	φ22	8
GY-150	150	30-300		法兰(夹装)	300		φ240	φ22	8
GY-200	200	80-800		法兰(夹装)	360		φ295	φ22	12
